Мультиметр TRMS с тепловизором DT-9889
19
5.2. Работа в режиме тепловизора
В базовом режиме выполните следующие операции:
1.Установите поворотный выключатель в любое положение.
2.Нажмите кнопку «IR» для включения тепловизора ON. Направьте объектив тепловизора на исследуемый объект.
3.На дисплее в верхнем левом углу выводится результат измерения температуры в исследуемой области и
установленный коэффициент излучения.
4.В режиме тепловизора лазерный указатель и перекрестие дисплея можно использовать для удобного нацеливания.
Эти инструменты можно включать или выключать в меню настроек.
5.В режиме тепловизора на изображении точка с максимальной температурой маркируется красным крестом, точка с
минимальной температурой маркируется голубым крестом, обе маркировки можно включить и выключить в меню
настроек.
6.В режиме тепловизора прибор продолжает работать как мультиметр и позволяет выполнять электрические
измерения.
7.Нажмите кнопку HOLD, чтобы зафиксировать температурный снимок объекта на дисплее, длительное нажатие
кнопки HOLD захватывает изображение на дисплее и сохраняет его в виде растрового рисунка с измеренными
данными на SD-карту. Впоследствии изображение можно проанализировать на ПК или смартфоне.

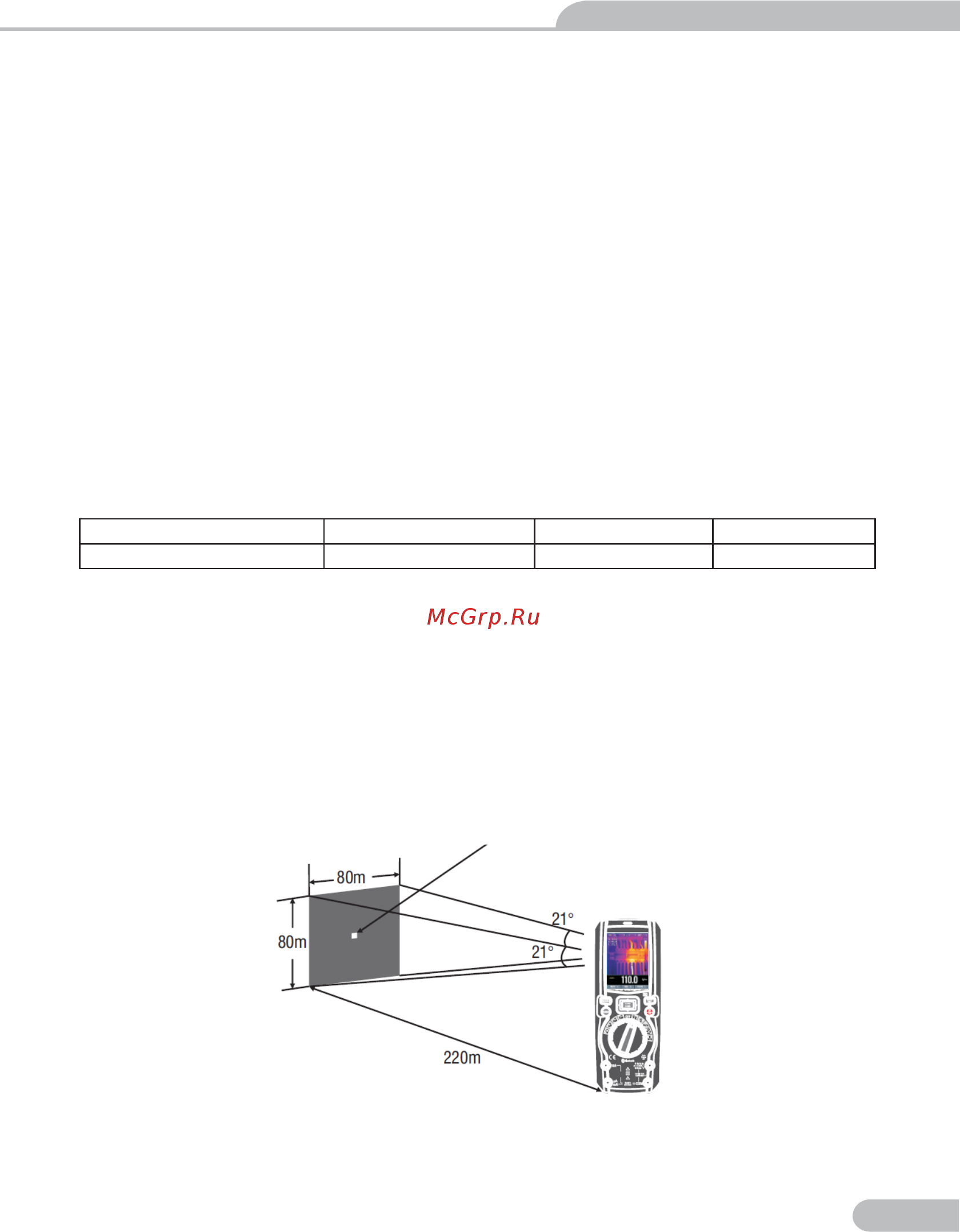

8. FOV (поле зрения) тепловизора составляет 21 × 21 градус.
9. FOV – это максимальная площадь, которая попадает в поле зрения тепловизора на заданном расстоянии.
10.В следующей таблице приведены показатели горизонтального FOV, вертикального FOV и интегрального IFOV для
объективов (линз).
Фокусное расстояние
Горизонт. FOV
Вертикальный FOV
IFOV
7,5мм
21°
21°
4,53мрад
IFOV (мгновенное значение поля обзора) – это минимальный элемент FOV, который можно обнаружить и
рассмотреть на заданном расстоянии с единицей, выраженной в радианах. Формула расчета выглядит следующим
образом:
IFOV = (размер пикселя)/ (фокусное расстояние линзы);
D:S
теоретич.
(= 1/ IFOV
теоретич.
) – это размер пятна, который рассчитывается на основе размера пикселя матрицы
детектора тепловизора и фокусного расстояния линзы.
Пример: если в тепловизоре применяется линза 9мм, то размер пикселя детектора составляет 34мкм.
Горизонтальный FOV = 21°, вертикальный FOV = 21°, IFOV = 34мкм/7,5мм = 4,53мрад;
D:S
теоретич.
(= 1/ IFOV
теоретич.
) = 220:1
Размер пятна=100,00см×100,00см
(на основе IFOVтеоретич.)
D:S
измеренный
( = 1/ IFOV
измеренный
) – это размер пятна, который необходим для измерения точного значения
температуры. Обычно, D:S
измеренный
в 2 - 3 раза меньше D:S
теоретич.
. Это означает, что площадь мишени
должна быть в 2-3 раза шире по сравнению с расчетным, теоретическим значением D:S.
