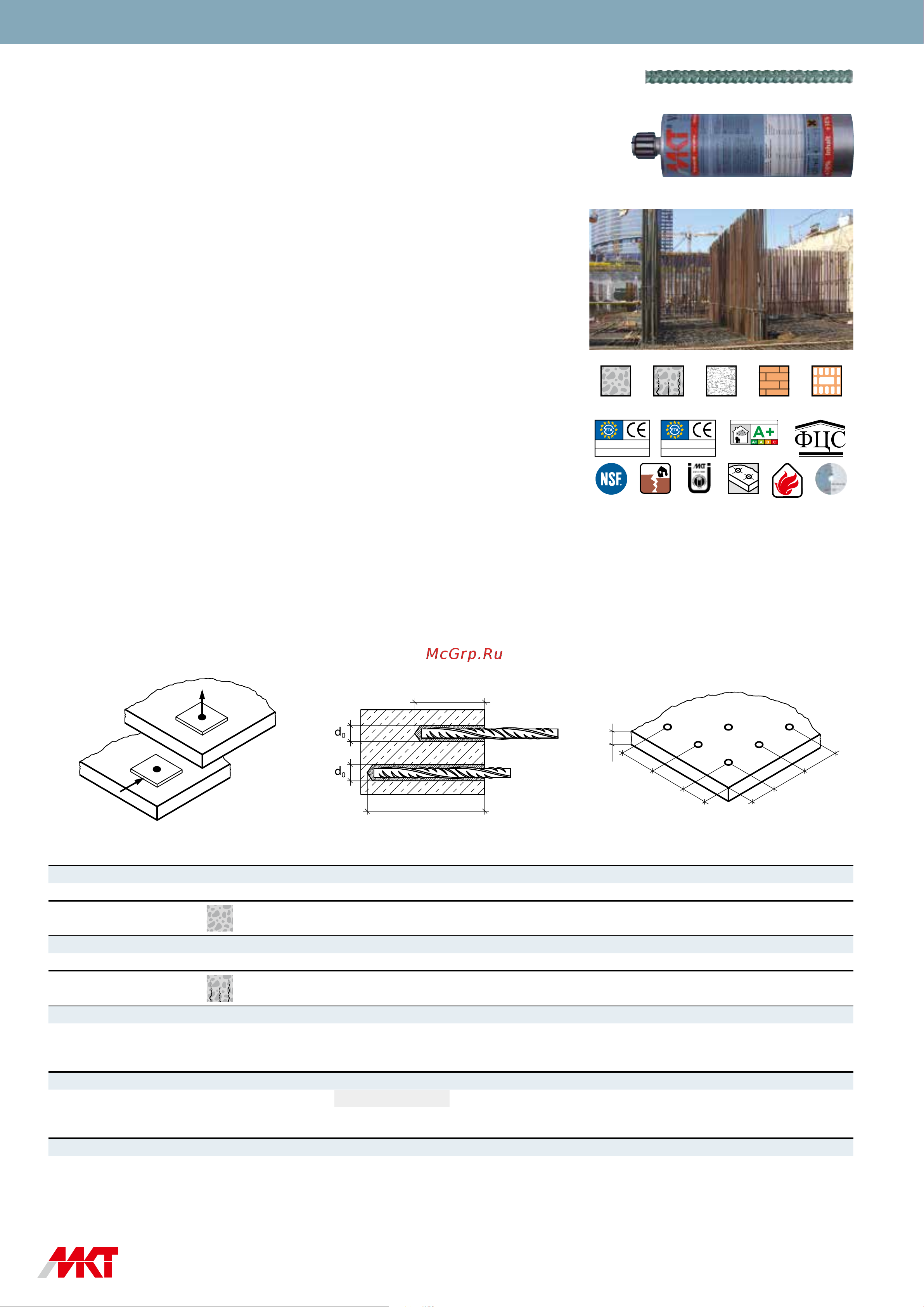

Химические анкеры

Расчетная нагрузка, одиночное крепление

Ø8 Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Ø28 Ø32

Глубина посадки, h

ef,min

– h

ef,max

(мм) 60–160 60–200 70–240 75–280 80–320 90–400 100–480 112–540 128–640

Сжатая

зона бетона

Класс

бетона

Арматура A500C

Ø8 Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Ø28 Ø32

Вырыв, N

C 20/25 (кН) 10,1–20,1 12,6–31,4 16,5–45,2 18,3–61,6 20,2–80,4 24,1–125,7 28,2–196,4 33,4–246,3 40,8–303,7

Срез, V

C 20/25 (кН) 10,1 15,7 22,6 30,8 40,2 62,8 67,3–98,2 79,8–123,2 97,4–160,8

Растянутая

зона бетона

Класс

бетона

Ø8 Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Ø28 Ø32

Вырыв, N

C 20/25 (кН) 4,0–10,7 5,2–17,4 8,1–27,6 10,1–37,6 12,3–49,1 17,1–76,8 20,1–115,1 23,8–171,4 29,1–232,2

Срез, V

C 20/25 (кН) 8,0–10,1 12,6–15,7 19,3–22,6 24,2–30,8 29,5–40,2 41,0–62,8 48,0–98,2 56,8–123,2 69,6–160,8

Параметры установки анкера

Диаметр отверстия в бетоне d

(мм) 12 14 16 18 20 24 32 35 40

Минимальная толщина бетона h

min

(мм) h

+ 30 мм ≥ 100 мм h

+ 2 × d

Осевое расстояние между анкерами и расстояние от оси анкера до кромки бетона

Мин. осевое расстояние s

min

(мм) 40 50 60 70 80 100 125 140 160

Мин. расстояние до кромки бетона c

min

(мм) 40 50 60 70 80 100 125 140 160

Расчетные усилия для резьбовых шпилек, установленных на величину в диапазоне h

ef,min

– h

ef,max

не рассчитывается методом интерполяции.

Для определения расчетных усилий обращайтесь в инженерный отдел МКТ. Дополнительные расчетные усилия приведены в приложении на стр. 53, 55.

При использовании арматурных стержней из стали А400 обращайтесь в инженерный отдел МКТ для определения расчетных усилий.

min

Технология инъецирования VMU plus

Картридж VMU plus + арматура A500C или А400

Картридж VMU plus

Арматура

ef,max

ef,min

Назначение: по результатам испытаний Европейской комиссии (EOTA) и согласно

СТО 36554501-048-2016* клеевой состав VMU plus получил допуск для установки в рас-

тянутой и сжатой зонах бетона, а также установку в конструкцию стены из различных

кладочных материалов.

Матеpиал: картридж VMU plus, содержит винилэстеровую смолу с отвердите-

лем, без стирола, без запаха, не огнеопасен. Высокий показатель эластичности по-

зволяет минимизировать расход клея. Арматура периодического профиля А500С

по ГОСТ Р 52544-2006. Возможно применение арматуры периодического профиля А400

по ГОСТ 5781-82 (нагрузки на А400 уточняйте в инженерном отделе).

Свойства: технология инъецирования VMU plus это новая универсальная технология

почти для всех условий работ и строительных материалов. Резьбовые шпильки (арма-

турные выпуска, фундаментные болты) устанавливаются в отверстия, в которые пред-

варительно закачали химический состав. Не создает внутренних напряжений в бетоне,

что позволяет вести монтаж вблизи края конструкции. Герметичное заполнение отвер-

стия. В зависимости от нагрузки подбирается необходимая глубина анкеровки. Клеевой

состав быстро набирает расчетную прочность, допускается устанавливать при темпе-

ратуре от –10°С до +40°С. Возможен монтаж во влажном бетоне (увеличивается время

отверждения). Долговечен и устойчив к агрессивным воздействиям. Температурный ре-

жим эксплуатации –40°С до +120°С. Срок эксплуатации (экономически обоснованный

срок службы) — 50 лет (в соответствии с ЕТА). Если отверстие выполнено установками

алмазного бурения, требуется доработать отверстие с целью придать шероховатость

поверхности.

Пpименение: используется для усиления фундаментов, кирпичной кладки, несущих кон-

струкций путем вклейки арматурных стержней в бетонное основание. Организация ар-

матурных выпусков при возведении монолитных стен, фундаментов и перекрытий. Часто

используется при монолитном домостроении, при строительстве метро, портов, терми-

налов, спортивных сооружений и строительстве аэропортов. Технология VMU plus позво-

ляет обеспечить надежность крепления конструкции и сократить сроки строительства.

Расчет технологии инъецирования VMU plus с арматурой ведется согласно

СТО 36554501-048-2016* и Книге 4 «Нормированные параметры и коэффициенты для

расчета анкеров МКТ».

Бетон Бетон с трещин.,

растянутая зона

Природный

камень

Кирпич Пустотелый

кирпич

European Technical Approval —

Option 7

ETA-11/0415

European Technical Approval —

Option 7

ETA-11/0514

VOC CLASSIFICAT ION*

M8–M20

Ø8–Ø20

R30–R120
