5. ОБЩИЙ ВИД УСТРОЙСТВА

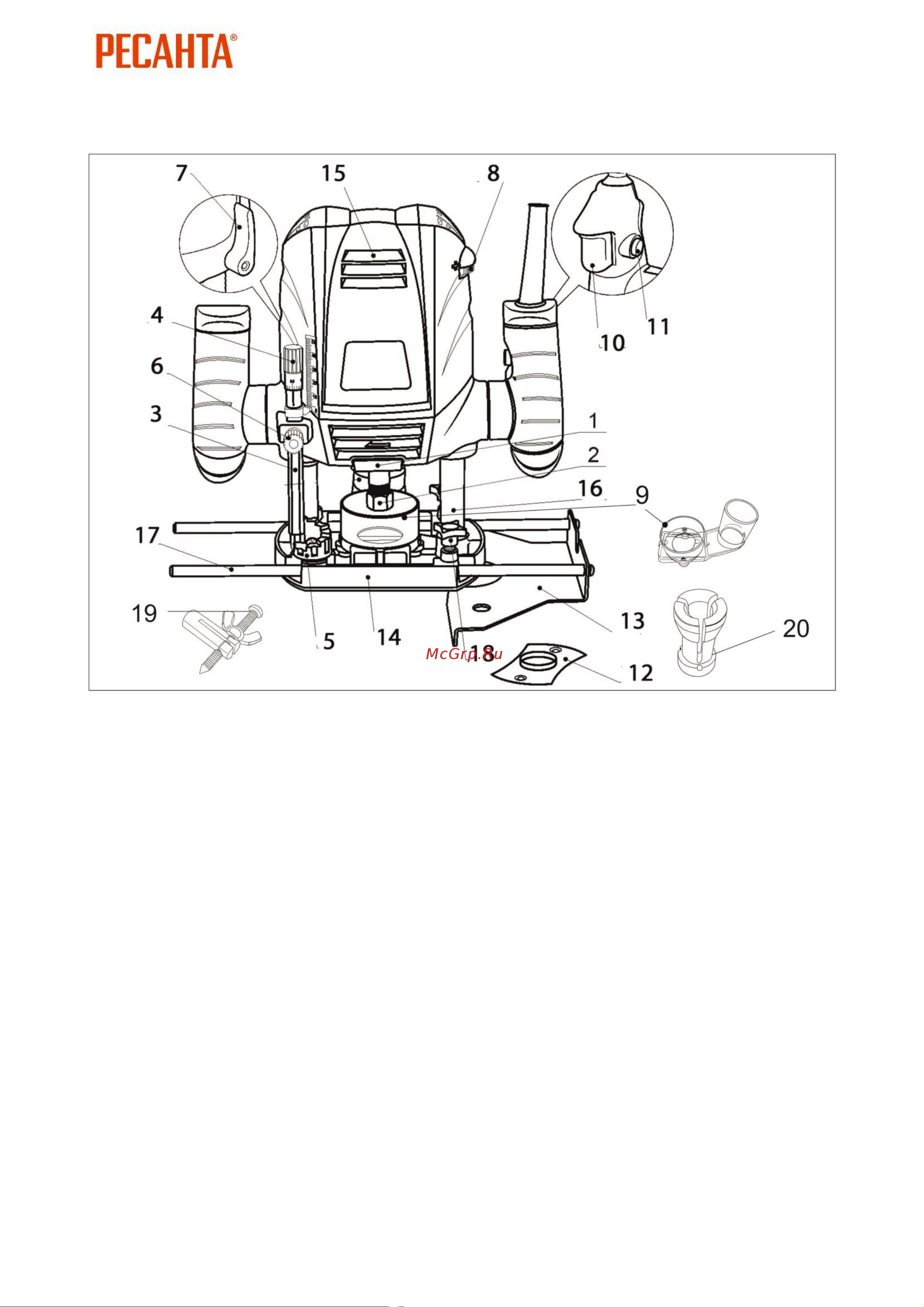

Рис.1 Общий вид устройства

1. Кнопка блокировки шпинделя

2. Гайка цанги

3. Регулятор глубины

4. Ручка точной регулировки

5. Головка контроля регулировки

6. Фиксатор регулировки

(регулятор глубины)

7. Фиксирующий рычаг

8. Регулировка скорости

9. Пылеотводный патрубок

10. Кнопка выключателя

11. Фиксатор кнопки выключателя

12. Переходная пластина

13. Боковой упор

14. Основание

15. Вентиляционные отверстия

16. Направляющие стержни

17. Продольные стержни

18. Винт фиксации стержней

19. Центр

20. Цанга

21. Роликовый копир
