1.2.Образцы для сравнения шероховатости не являются

калибровочными образцами. Они не могут применяться для

калибровки приборов контроля качества поверхности.

1.3. Основное назначение набора образцов шероховатости – оценка и

контроль поверхностей при обработке в машиностроении.

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Набор образцов шероховатостей состоит из 30 металлических

пластинок цилиндрической формы (для имитации обрабатываемой

поверхности), обработанных, с учетом воспроизводимости основного

направления и характеристик (высота неровностей, их регулярность,

форма и проч.) неровностей, возникающих при токарной обработке

поверхности деталей и заготовок. Основным критерием

шероховатости поверхности является параметр Ra - среднее

арифметическое отклонение профиля. Ra является средним

значением абсолютной величины отклонения профиля в пределах

базовой длины I.

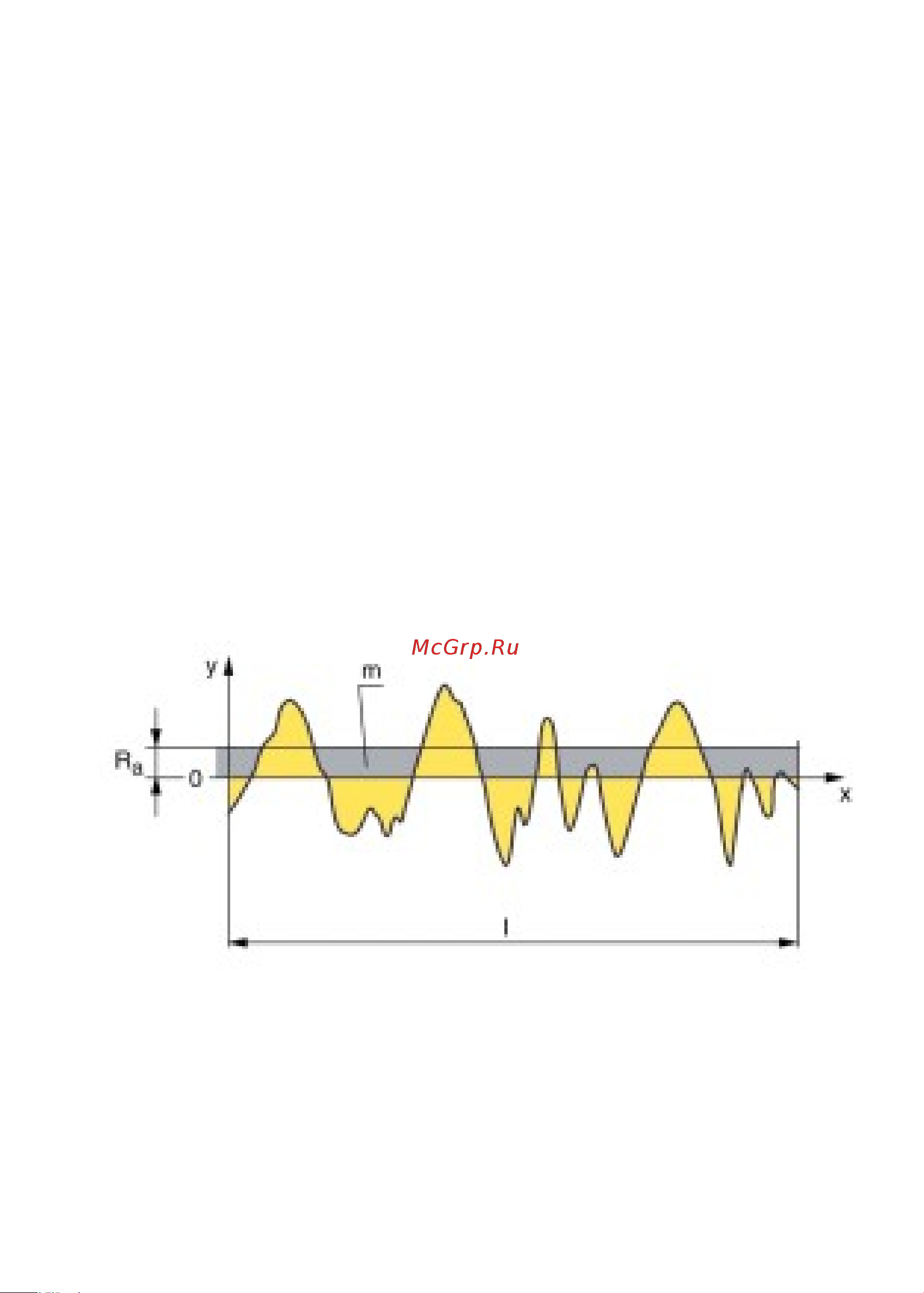

Рис.1. Определение среднего арифметического отклонения профиля

Ряды номинальных значений параметра шероховатости Ra

поверхности образца и базовые длины для оценки шероховатости

должны соответствовать базовым длинам, указанным в

соответствующих нормативных документах.

Характеристики и назначение образцов шероховатости приведены в

таблице 1.
