Назначение и область применения

Газовый паяльник представляет собой горелку с набором насадок.

Предназначен для плавки и сварки пластиковых частей, нагрева ма-

лых металлических частей и плавки металла с низкой температурой

плавления, ремонта ювелирных изделий, сгибания тонких стеклянных

трубок, пайки медных трубок, сварки электронных и электротехниче-

ских элементов, где очень важна точность и легкость движений спе-

циалиста. Изделие обладает возможностью выбора температурного

режима, что позволяет максимально соответствовать требованиям лю-

бой работы. Заправляется от баллона с бутаном, либо смеси пропана

и бутана для газовых зажигалок. Штуцер баллона диаметром 2,7 мм.

Универсальная горелка имеет встроенный клапан для заправки. Соз-

дает устойчивое пламя температурой до 1300 °С.

Прочтите данное руководство перед эксплуатацией изделия и сохра-

ните его для дальнейшего использования.

Обратите внимание на предупреждающие надписи.

Технические характеристики

Режим работы Максимальная температура нагрева, С

Паяльник 450

Фен 600

Газовая горелка 1300

Используемый для работы изделия газ – бутан.

Время полной заправки – 7-10 секунд.

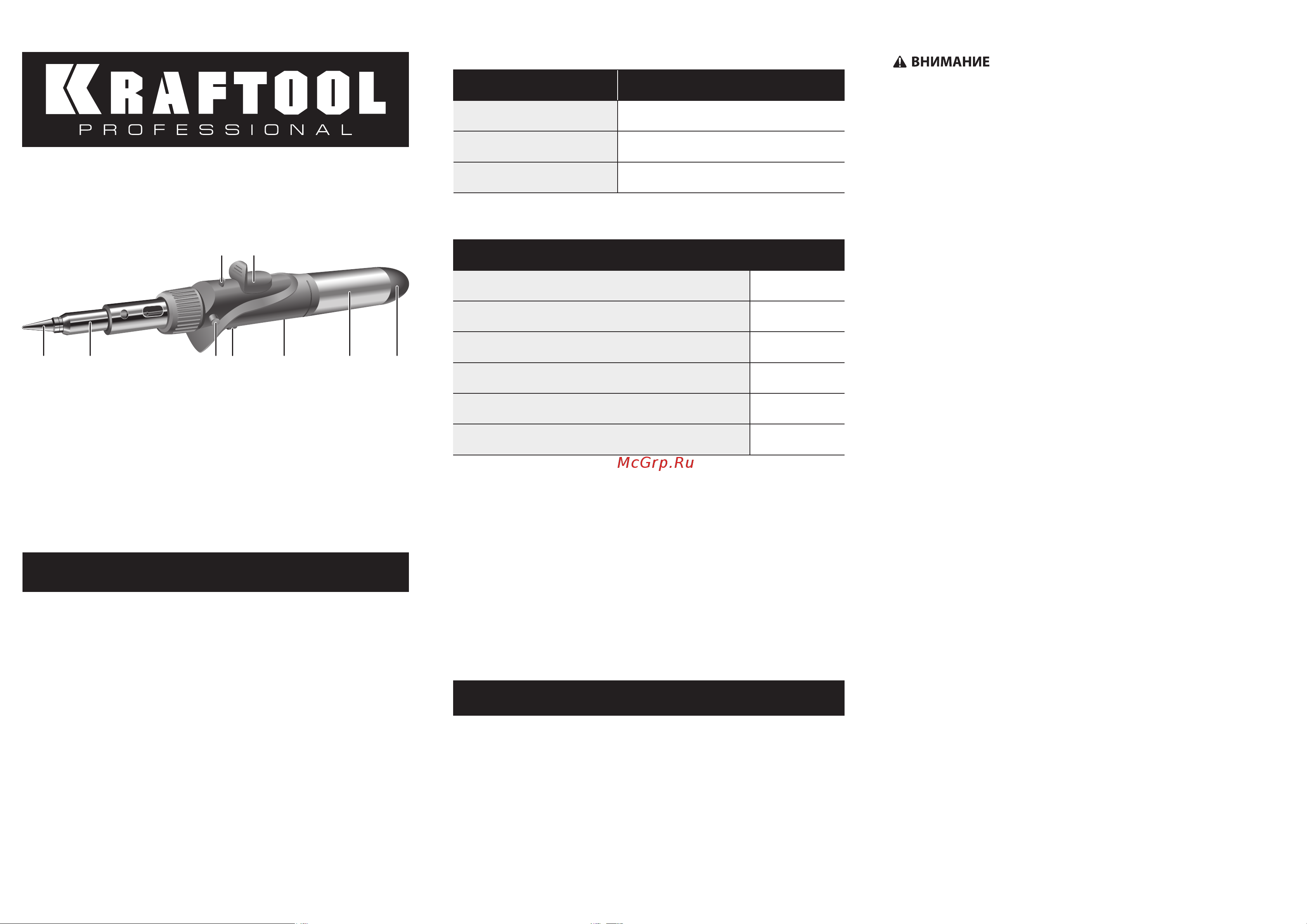

Схема изделия

1. Регулировочный клапан

подачи газа

2. Съемная насадка

3. Клавиша пьезоподжига

4. Корпус горелки,

газовая емкость

5. Фиксатор горелки

в положении ON

6. Заправочный клапан

7. Газовое сопло

8. Блокиратор случайного

включения горелки

9. Кнопка временного

отключения подачи газа

Перед первым использованием внимательно изучите данную инструк-

цию по эксплуатации.

Строго соблюдайте указания по применению и технике безопасности.

Нарушение инструкции по эксплуатации и руководства по безопасности

может привести к поломке оборудования или травме.

В связи с постоянной деятельностью по усовершенствованию изделия

изготовитель оставляет за собой право вносить в его конструкцию не-

значительные изменения, не отраженные в настоящем документе и не

влияющие на его эффективную и безопасную работу.

Порядок работы

■ Перед началом эксплуатации осмотрите изделие на предмет ви-

димых механических повреждений.

■ Подготовьте насадку, соответствующую виду производимых работ.

■ Будьте аккуратны, держите инструмент таким образом, чтобы исклю-

чить его выпадение во время работы.

■ Содержите рабочее место в чистоте, не допускайте загромождения

посторонними предметами. Обеспечьте хорошее освещение рабоче-

го места.

Невыполнение правил техники безопасности может стать причиной

возникновения травм и ожогов.

Заправка газом

Заправляется от баллона с бутаном или смесью пропана и бутана для

газовых зажигалок. Штуцер баллона диаметром 2,7 мм.

■ Убедитесь, что паяльник выключен и остыл.

■ Несколько раз встряхните газовый баллончик.

■ Вставьте носик газового баллона в заправочный клапан паяльника

сверху вниз.

■ Надавите носиком газового баллона на заправочный клапан паяльни-

ка, удерживайте его в этом положении в течение 10 секунд до полного

заполнения резервуара паяльника.

■ Когда газ начнет вытекать наружу, отсоедините носик баллона от па-

яльника. Процесс заправки на этом заканчивается.

■ После завершения заправки, отложите паяльник на 5-10 минут для

равномерного распределения газа по всему объему газового контей-

нера. В противном случае газ в сжиженной форме выйдет из паяль-

ника, а не в газообразной.

■ Если происходит утечка газа сразу после окончания заправки, не-

обходимо вновь вставить носик газового баллона в заправочный

клапан и надавить им на заправочный клапан – утечка газа должна

прекратиться.

Поджиг газа

■ Для зажигания горелки поверните регулировочный клапан в соответ-

ствии с требуемой интенсивностью подачи газа (2-3). Нажмите на

кнопку-блокиратор случайного включения и переместите клавишу

пьезоподжига к центру корпуса. Убедившись, что горелка зажглась,

зафиксируйте подачу газа при помощи кнопки фиксатора в положе-

нии ON. Для выключения горелки переместите регулятор подачи газа

в положение 1, а кнопку-фиксатор в положение OFF. Для мгно-

венного временного отключения подачи газа используйте соответ-

ствующую кнопку. Убедитесь, что газ выходит из сопла горелки, и

подожгите его при помощи пьезоэлемента или зажигалки (в случае

отсутствия пьезоэлемента в конструкции изделия).

■ Не перемещайте регулятор подачи газа слишком сильно, так как сила

подачи газа будет слишком большой и зажечь паяльник будет трудно.

Выключение

Для выключения горелки переместите регулятор подачи газа в положе-

ние 1, переместите кнопку фиксатор в положение OFF.

Дождитесь полного остывания изделия.

Регулировка длины пламени

■ Для увеличения длины пламени медленно перемещайте регулиро-

вочный клапан в направлении увеличения подачи газа.

■ Длина пламени паяльника варьируется от 12 до 30 мм. Наивысшая

температура пламени паяльника составляет около 1300 °С.

Комплектация

Газовый паяльник (горелка) 1 шт.

Набор насадок 5 шт.

Коврик для чистки жал 1 шт.

Припой, 15 гр 1 шт.

Защитный колпачок 1 шт.

Руководство пользователя 1 экз.

Руководство по эксплуатации

Паяльник газовый

55503-Н10
