2

39 40 38 37 36 41 42 43 44 45 46 47 48

50

61

58

60

49

62

59

51

59

52

53

45

54

55

56

57

46

47

48

1

2

3

4

5

6

8

9

7

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

24

3

8

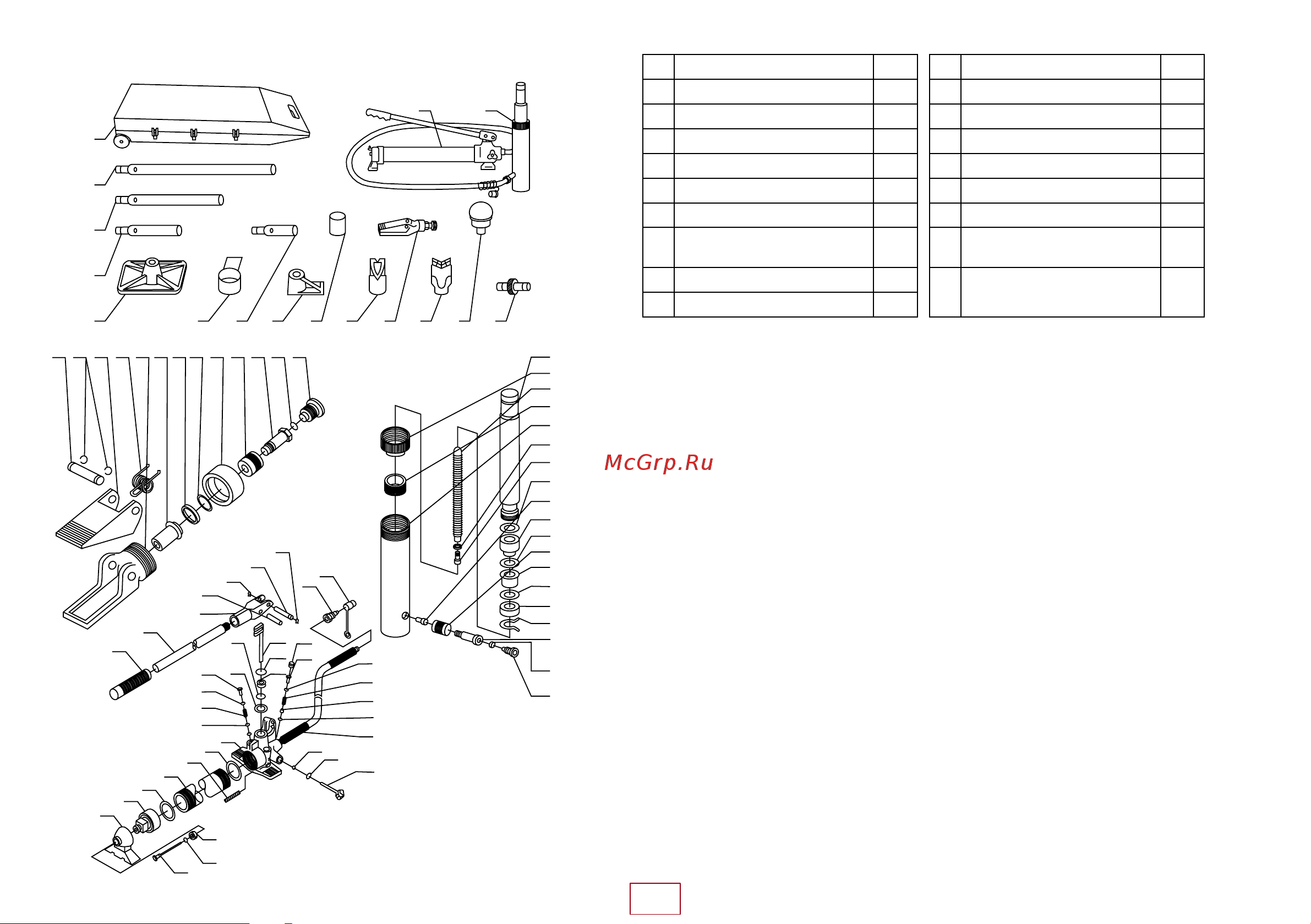

УСТРОЙСТВО ИЗДЕЛИЯ

1. Корпус насоса

2. Фильтр

3. Уплотнитель

4. Резервуар насоса

5. Торцевая заглушка

резервуара

6. Опора насоса

7. Шестигранная гайка

8. Кольцевое уплотнение

9. Узел масломерного

стержня

10. Шаровой клапан

11. Шаровой клапан

12. Пружина

13. Перегрузочный винт

14. Кольцевое уплотнение

15. Узел стержня выпускного

клапана

16. Уплотнитель

17. Кольцевое уплотнение

18. Зажимная гайка

19. Кольцевое уплотнение

20. Поршень

21. Держатель ручки

22. Штифт поршня

23. Штифт держателя

24. Стопорное кольцо

25. Ручка насоса

26. Рукоять ручки

27. Шланг

28. Соединительная втулка

29. Пылезащитный колпачок

30. Стальной шарик

31. Пружинный фиксатор

32. Пружина

33. Кольцевое уплотнение

34. Винт предохранительного

клапана

35. Пластмассовый колпачок

36. Нижняя часть

распределительного клина

37. Пружина

38. Верхняя часть

распределительного клина

39. Шарнирный палец

40. Стопорное кольцо

41. Поршень

42. Манжетное уплотнение

43. Кольцевое уплотнение

44. Торцевая заглушка

45. Соединительное кольцо

46. Соединительный болт

47. Кольцевое уплотнение

48. Пылезащитный колпачок

49. Цилиндр

50. Ударный цилиндр

51. Кольцевое уплотнение

52. Поршневое кольцо

53. Кольцевое уплотнение

54. Манжета

55. Кольцевое уплотнение

56. Шайба

57. Стопорное кольцо

58. Пружина

59. Винт

60. Кольцо

61. Предохранительный колпак

62. Гайка

15 16

1

2

3

4

9567810 11 12 13 14

№ Наименование Кол-во

1 Кейс 1

2 Удлинитель 490 мм 1

3 Удлинитель 290 мм 1

4 Удлинитель 190 мм 1

5 Удлинитель 90 мм 1

6 Зубчатая насадка 1

7

Клиновидная насадка-

распорка

1

8 Резиновая насадка 1

9 Подставка 1

№ Наименование Кол-во

10 Насадка на цилиндр 1

11 Упор «пята» 1

12 Клинообразная головка 1

13 V-образная насадка 1

14 Переходник 1

15 Гидронасос 1

16

Гидроцилиндр прямого

действия

1

17 Гидравлический шланг 1
