www.kraton.ru

Компрессор автомобильный AC-140-10/30DD, AC-140-10/35DD, AC-160-10/35DD, AC-

240-10/45DD, AC-250-10/70DDV, AC-250-10/80DDV, AC-300-10/70DDV. Артикул 3 21 01

005, 3 21 01 011, 3 21 01 006, 3 21 01 007, 3 21 01 009, 3 21 01 010, 3 21 01 008.

14 23

для прерывистого (или непрерывного) выпускания сжатого воз-

духа из шины автомобиля, позволяя тем самым устанавливать

необходимое и точное значение его давления.

• Одноступенчатые, поршневвые, компрессорные блоки с ради-

атором предназначены для всасывания атмосферного воздуха,

его сжатия, охлаждения и нагнетания в шину автомобиля или

надувное изделие.

• Электродвигатель, смонтированный в корпусе, предназначен

для привода кривошипно-шатунного механизма компрессорно

го блока. Электроэнергия к электродвигателю и электрообо

рудованию компрессора подводится через кабель электропи

тания. Для подключения компрессора к полюсным выводам

аккумуляторной батареи автомобиля (напряжением 12В) кабель

электропитания оснащен зажимами.

• Принцип работы компрессора заключается в следующем:

— после подключения зажимов к полюсным выводам аккуму

ляторной батареи автомобиля (напряжением 12 В) и включения

компрессора с помощью двухпозиционного переключателя, вал

электродвигателя начинает вращаться. Крутящий момент через

кривошип, закрепленный на валу электродвигателя, передает

ся на кривошипно-шатунный механизм компрессорного блока.

Кривошипно-шатунный механизм преобразует вращательное

движение вала электродвигателя в возвратно-поступательное

движение поршня в цилиндре компрессорного блока, осущест

вляющего рабочие циклы компрессора;

— атмосферный воздух через заборное отверстие всасывает

ся в компрессорный блок, где происходят рабочие циклы (вса

сывание, сжатие и нагнетание сжатого воздуха). Синхронную

работу и последовательное чередование рабочих циклов обе

спечивают встроенные в поршень и головку компрессорного

блока лепестковые пластинчатые клапаны. Далее проходя че

рез радиатор, сжатый воздух частично остывает и поступает по

шлангам в шину автомобиля или надувное изделие.

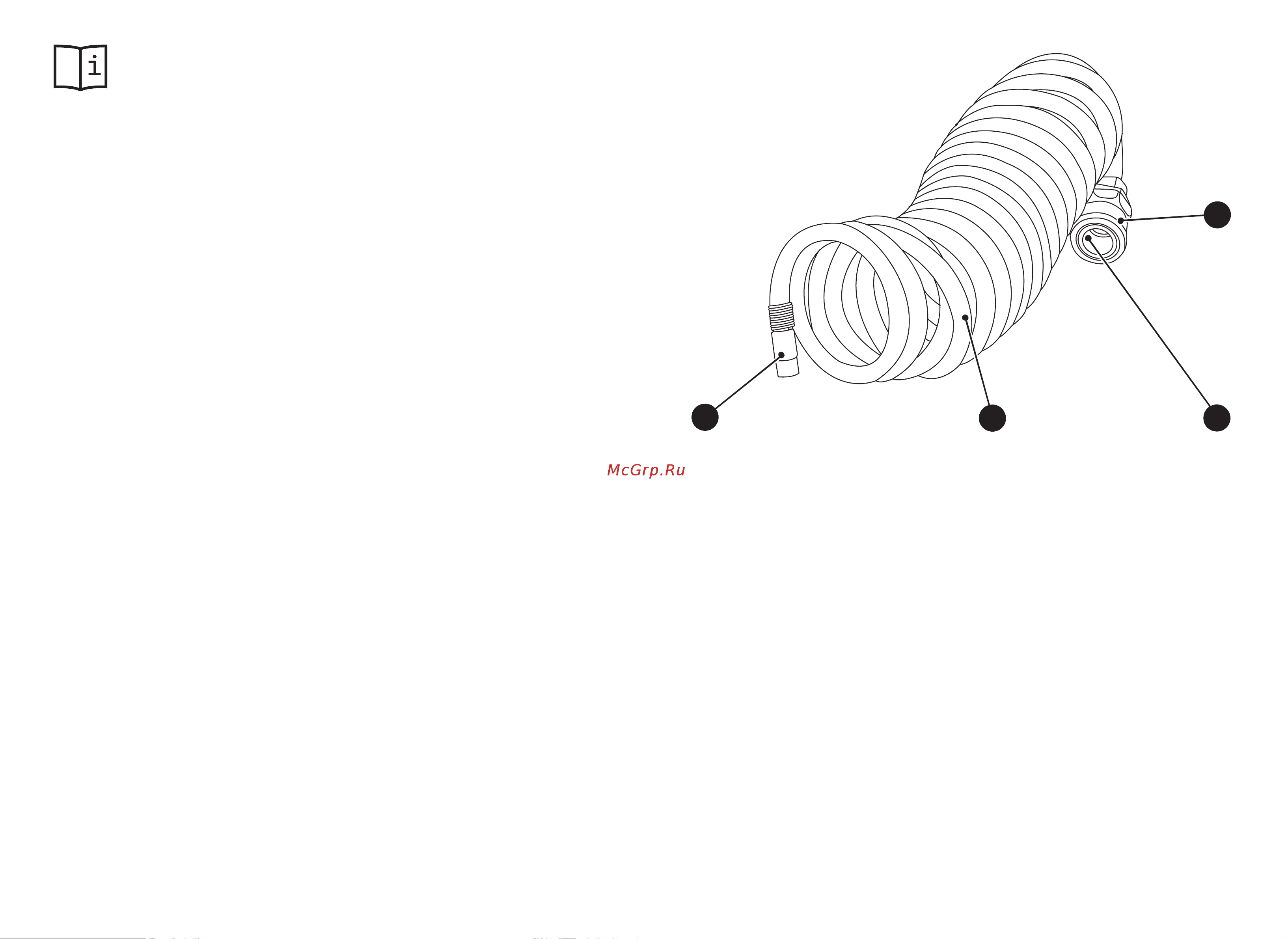

Рисунок 7.2

— Шланг спиральный

16. Штуцер

17. Обойма

18. Переходник быстроразъемный

19. Шланг спиральный

• Общий вид компрессора AC-300-10/70DDV и его составных

частей показан на рисунках 7.1 и 7.2, его подробное устройство

приведено на схеме сборки (см. приложение З).
