www.kraton.ru

Компрессор автомобильный AC-140-10/30DD, AC-140-10/35DD, AC-160-10/35DD, AC-

240-10/45DD, AC-250-10/70DDV, AC-250-10/80DDV, AC-300-10/70DDV. Артикул 3 21 01

005, 3 21 01 011, 3 21 01 006, 3 21 01 007, 3 21 01 009, 3 21 01 010, 3 21 01 008.

20 17

• Общий вид компрессора AC-140-10/35DD и его составных ча-

стей показан на рисунке 2.1, его подробное устройство приведе

но на схеме сборки (см. приложение В).

• Компрессор (см. рисунок 2.1 и схему сборки) состоит из сле-

дующих основных узлов и деталей: опор передней 13 и задней

10, блока компрессорного 5, панели управления 2, радиатора

охлаждения 3, и других узлов и деталей. В корпусе 11 смонтиро-

ван коллекторный электродвигатель постоянного тока, рассчи

танный на работу от бортовой сети автомобиля напряжением 12

В. Компрессор снабжен автоматической системой защиты от пе

регрева. На панели управления 2 расположены: дисплей, кнопки

включения компрессора и фонаря, кнопки настройки на необ

ходимое давление, и кнопка переключателя единиц измерения

давления (psi, bar). Дисплей предназначен для отображения по

казаний давления (цифровой манометр) и текущих показаний.

Компрессор имеет функцию автоматического выключения: при

достижении значения требуемого давления, установленного на

панели управления 2, произойдет его отключение.

Компрессор AC-250-10/70DDV,

детальная информация

4 5 6

1. Манометр

2. Шланг спиральный

3. Кабель электропитания

4. Блок компрессорный левый

5. Ручка

6. Радиатор охлаждения

6-1. Контейнер (с крышкой)

7. Блок компрессорный правый

8. Переходник быстроразъемный

9. Штуцер

10. Шланг

11. Переключатель двухпозиционный

12. Опора правая

13. Корпус

14. Опора левая

15. Зажим, полярность (+)

16. Зажим, полярность (–)

17. Штуцер

18. Клапан универсальный

131415

1718

6-1

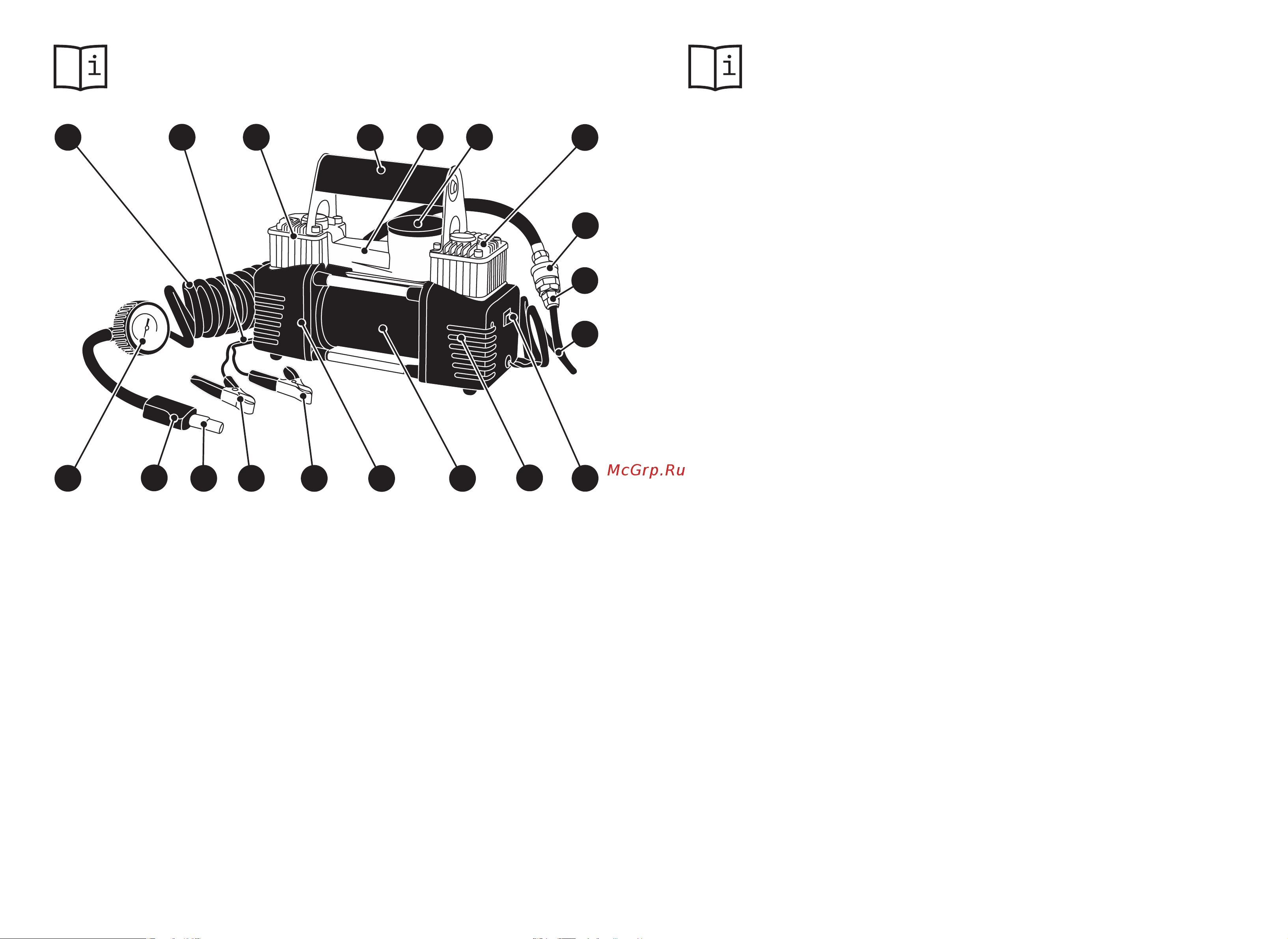

Рисунок 5.1 — Общий вид компрессора AC-250-10/70DDV

• Общий вид компрессора AC-250-10/70DDV и его составных

частей показан на рисунке 5.1, его подробное устройство при

ведено на схеме сборки (см. приложение Е).
