![Ресанта АНС-4200Н/50 Руководство по эксплуатации онлайн [8/24] 796935](/views2/2028687/page8/bg8.png)

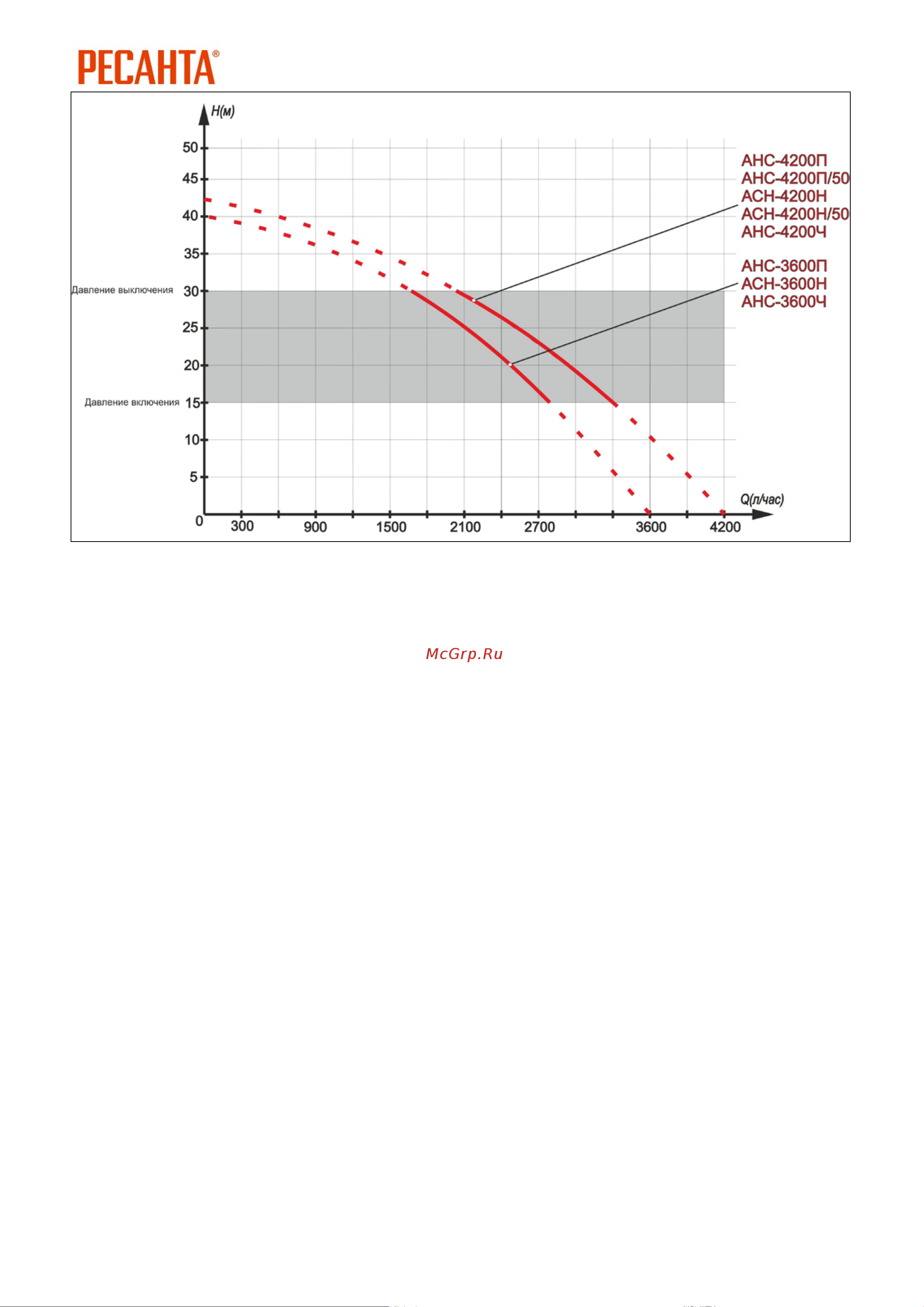

График 1 Напорно-расходная характеристика
Реле давления насосной станции включает насос при снижении
давления воды до уровня 1,5 бара, и выключает его при достижении
давления до уровня 3,0 бара.
Значения давления включения и отключения электронасоса
являются заводской настройкой и оптимальны для запорной арматуры,
а также для посудомоечной, стиральной машин и др. техники.
6. ПОДБОР НАСОСНОЙ СТАНЦИИ
6.1 Определить требуемые характеристики расходу (Q,
л/мин):
Расход равен сумме расходов максимального количества
продолжительно и одновременно открытых точек водоразбора:
Q = Q1 + Q2 + … + Qn,
где n – количество точек водоразбора.
Если нет возможности оценить реальный расход каждой точки, то
возможно рассчитать усредненный расход по таблице среднего
расхода потребителей или из расчета 10 л/мин на каждую точку
водоразбора:
Q = 10 * Ki * n,
где Ki – коэффициент единовременной загрузки.
8
