1. Назначение

Надставной элемент предназначен для герметичного соединения водостока с

гидроизоляцией. Применяется на плоских утепленных кровлях для герметичного

прохода водостока через паро- и теплоизоляцию. 

2. Общие сведения

Надставной элемент из полипропилена с гидроизоляционным полимербитумным

полотном. Выпускной патрубок DN125 для соединения с корпусами воронок серий

HL62 и HL64 через резиновое уплотнительное кольцо.

3. Комплектность поставки

3.1. Эластичное уплотнительное кольцо DN125.

3.2. Корпус надставного элемента из ПП с запрессованным полимербитумным

гидроизоляционным полотном диаметром 500 мм.

3.3. Монтажная заглушка из ПП.

4. Устройство и технические характеристики

Рабочая температура от -50 до +100

Срок службы 50 лет

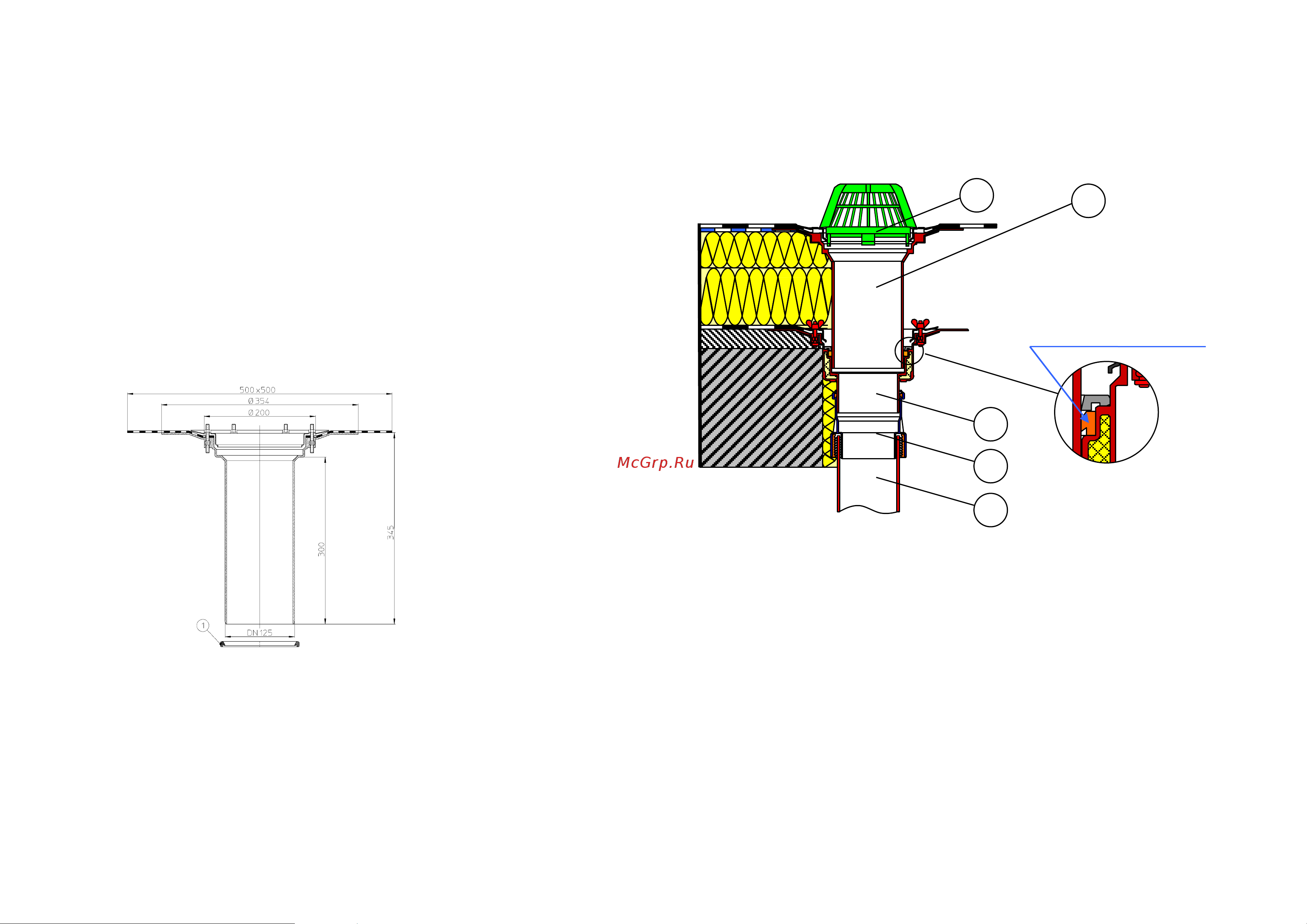

Рис. 1. Надставной элемент HL65Н.

5. Особенности монтажа

5.1. Корпус кровельной воронки серий HL62 (HL64) жестко крепится к несущей

конструкции.

 Самая хорошая теплоизоляция становится недостаточной, если не обеспечен

герметичный проход ливнестока через пароизоляцию. В этом случае происходит

увлажнение утеплителя «снизу». Помимо ухудшения теплоизоляционных свойств

кровли негерметичный проход приводит к образованию наледи на внутренней

поверхности кровли в холодное время года, отслоению кровельного ковра от

основания, появлению пузырей. Поэтому так важно герметично пройти место

сопряжения водостока и пароизоляции.

5.2. Слой пароизоляции обжимается или приваривается (в зависимости от типа

воронки) к корпусу HL62 (HL64).

5.3. Эластичное уплотнительное кольцо (1) вставляется в специальный паз внутри

корпуса кровельной воронки (обязательно язычком вниз).

Рис.2. Пример организации внутреннего водостока на утепленной кровле.

5.4. Надставной элемент HL65Н подрезается в зависимости от необходимой высоты,

после чего его выпускной патрубок вставляется в корпус кровельной воронки. Для

удлинения выпускного патрубка HL65H можно использовать пластиковую

раструбную трубу DN125 мм.

При монтаже надставного элемента HL65Н необходимо соблюдать требования,

приведенные в СП 40-107-2003 (Раздел 5 Монтаж трубопроводов).

Состав кровли:

• Битумная гидроизоляция

• Разделительный слой

• Утеплитель

• Пароизоляция

• Разуклонка

• Плита перекрытия

Герметичное соединение

HL65H с кровельной

воронкой при помощи

резинового

уплотнительного кольца.

Элементы водостока:

1. Листвоуловитель кровельной воронки

2. Надставной элемент HL65H с резиновым

уплотнительным кольцом

3. Корпус кровельной воронки HL62

4. Переходник с ПП на сталь / чугун HL9

5. Стальная / чугунная труба
