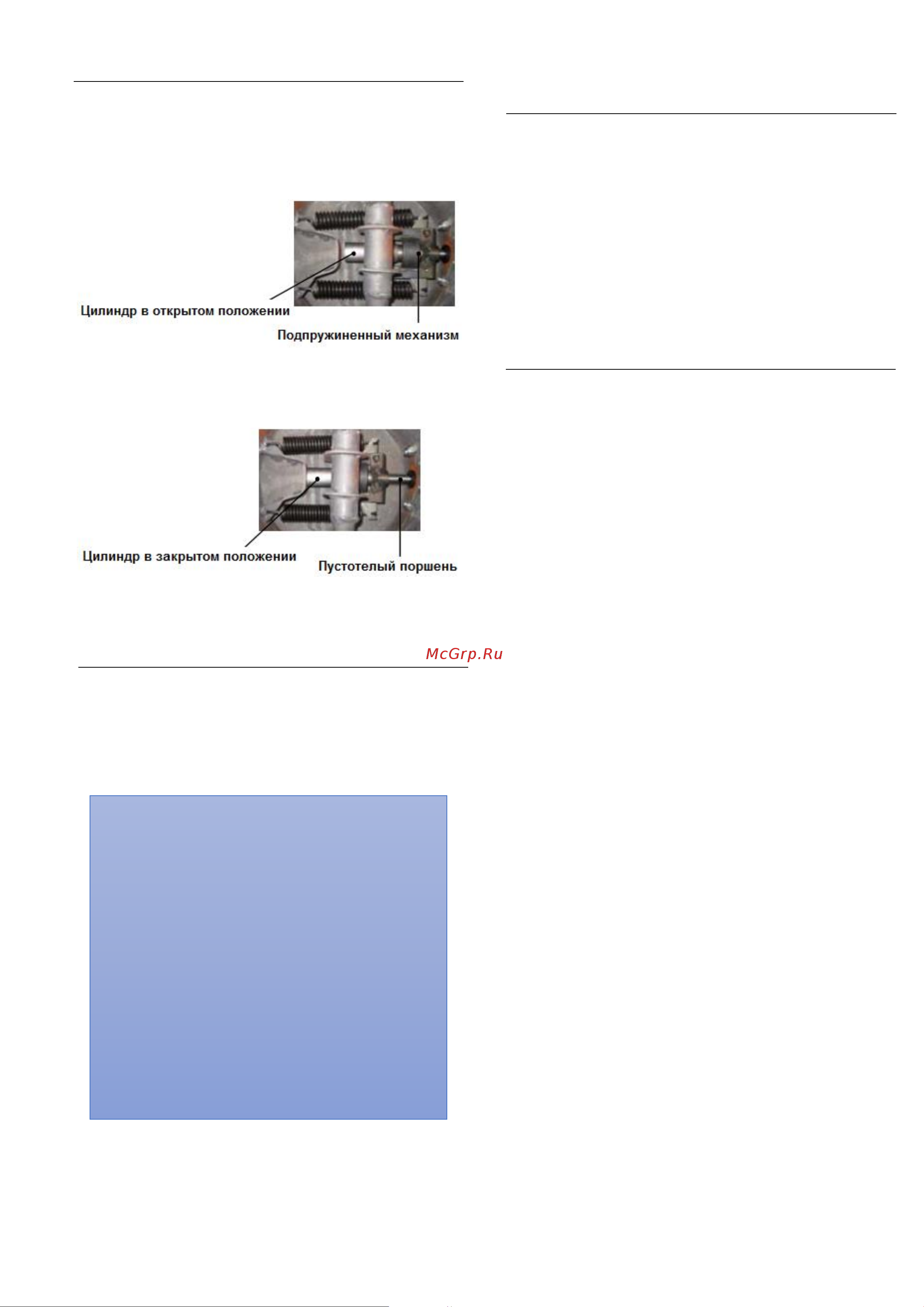

РАБОТА НАСОСА

Насос имеет подпружиненный механизм для волнового

перемешивания смазки, установленный в нижней части

корпуса.

Нажатие ножного рычага заставляет цилиндр

перемещаться вперед, оставляя за собой пустое

пространство. Под воздействием собственного веса

смазка заполняет образовавшееся пустое пространство.

При отпускании рычага цилиндр возвращается в

начальное положение, выталкивая набравшуюся смазку в

пустотелый поршень, который через выпускное отверстие

подает ее в резиновый шланг.

Путем последовательного нажатия и отпускания ножного

рычага резиновый шланг наполняется, и смазочный

материал начинает подаваться через пистолет.

ЗАЛИВКА НАСОСА

Заливка – это предпусковая подготовка насоса, которая

заключается в работе с ножным рычагом в течение 3-4

минут до тех пор, пока смазка не начнет распыляться из

пистолета.

При использовании насоса в ПЕРВЫЙ раз всегда

производите его ЗАЛИВКУ.

При наполнении насоса смазочным материалом в первый

раз:

 Убедитесь, что смазка хорошо осела.

 Воспользуйтесь стальной пластиной или

прижмите смазку руками (с помощью резиновых

перчаток). Затем постучите корпусом насоса о

землю 5-6 раз, чтобы дать смазке осесть и

выгнать крупные воздушные карманы.

ЭКСПЛУАТАЦИЯ НАСОСА

1. Залейте в насос смазочный материал

соответствующей марки.

2. Постучите корпусом насоса о твердую поверхность,

чтобы выгнать воздушные карманы из пустот,

находящихся в основании корпуса.

3. Поработайте ножным рычагом в течение нескольких

минут, пока не начнется подача смазки.

4. Теперь насос готов к распылению смазки. Когда

нанос не используется, ручка пистолета можно

установить в держатель пистолета, который

находится сбоку от ножного рычага.

РАЗБОРКА/СБОРКА НАСОСА

(См. чертеж)

1. Открутите Масляный Шланг (20) от Узла Держателя

(15).

2. Открутите 4 Болта (3) и снимите Опорную Пластину

(2).

3. Откройте крышку и открутите 4 Стопорные Гайки с

Нейлоновой Вставкой (18). Снимите обе Пружины

Растяжения (1) с помощью пружинного толкателя.

4. Снимите Узел Держателя (15) и его Резиновую

Прокладку (19). Извлеките Поршень (12). Выкрутите

из Узла Держателя (15) Винт Со Шлицем Без Головки

(16), чтобы снять Пружину Поршня (14) и Стальной

Шарик (13).

5. Снимите с насоса Узел Плунжера и Кронштейна (4).

Выньте Шплинт (5), чтобы отделить Узел Плунжера и

Кронштейна (4) от Кронштейна Толкателя (17).

Выкрутите Корпус Обратного Клапана (7), чтобы

извлечь Стальной Шарик (8) и Пружину Плунжера (9).

6. Сборка осуществляется путем выполнения шагов 1-5

в обратном порядке. При этом необходимо уделить

особое внимание нижеприведенным пунктам:

 Стальной Шарик (8) должен располагаться

ровно в своем гнезде над Корпусом

Обратного Клапана (7). Кроме того, Стальной

Шарик (8) должен опираться на узкий конец

Пружины Плунжера (9). В противном случае

шарик попадет внутрь пружины, что

приведет к неисправности насоса.

 Перед установкой всегда смазывайте

уплотнительные кольца и прокладки

консистентной смазкой. При установке

кольца и прокладки следует предохранять

их от контакта с острыми кромками. Смажьте

консистентной смазкой все движущиеся

части насоса.

 При устранении неисправностей в первую

очередь проверьте отсутствие грязи в

клапанах/гнездах шариков, отсутствие

повреждений уплотнительных

колец/прокладок, а также отсутствие

царапин на уплотняющих поверхностях.

 Нанесите герметик для резьбовых

соединений для обеспечения герметичной

работы.

При работе в холодную погоду или при

использовании густого смазочного

материала для облегчения нагнетания

необходимо сделать его более жидким с

помощью одного из предложенных

способов:

 Смешайте смазку с небольшим

количеством масла (SAE30).

Потрясите корпус насоса или

сильно прижмите смесь, чтобы

убрать воздушные карманы.

 Нагрейте корпус насоса с помощью

нагревателя для бочек или

нагревательной рубашки.

Температура должна

поддерживаться в пределах 0-30С

(30-86F).
