11. Нанесение плиточного клея или тонкой стяжки.

11.1. Разрешено применять только специальные смеси длятеплых полов. Толщина плиточного клея или стяжки

должна составлять вместе с толщиной плитки не менее 2 см.

11.2 При обустройстве стяжки или укладке плитки рекомендуется оставить тепловой зазор 1,5...3 мм от края

стяжки до стены, проложив специальную демпфирующую ленту.

11.3. В случае монтажа под плитку или керамогранит:

• Доукладки плитки нанесите тонкий слой клея нараскатанный мат, раствор должен полностью закры-

вать греющий кабель на мате. Для выравнивания клеевой смеси используйте только пластмассовые

шпатели воизбежание повреждения изоляции проводов и кабеля.

• Обязательно уплотните клей (стяжку) для удаления воздушных пузырьков и дайте ему высохнуть.

• Во влажных помещениях нанесите слой гидроизоляционного покрытия. После его высыхания нанеси-

те второй слой клея и уложите на него плитку согласно инструкции Производителя.

11.4. В случае монтажа под тонкую стяжку:

• Аккуратно нанесите стяжку поверх мата.

• Обязательно уплотните стяжку для удаления воздушных пузырьков (например, игольчатым валиком

илиспециальной жесткой щеткой).

• Перед монтажом финишного напольного покрытия дождитесь ее затвердевания в соответствии

синструкцией Производителя.

Запрещается во время монтажа!

 Выполнять работы по установке терморегуляторов, не отключив напряжение питания.

 Накладывать полосы мата или участки нагревательного кабеля друг надруга воизбежание перекрытия

нагревательных элементов.

 Оставлять пустоты после уплотнения клея или стяжки рядом с греющим кабелем.

 Включать теплый пол без стяжки.

 Включать теплый пол до полного высыхания плиточного клея/ стяжки или ранее 28 дней после укладки.

 Использовать в качестве подложки под декоративное напольное покрытие материалы из древесины

(фанера, ДСП и т.п.), а также пробковой подложки.

Эксплуатация теплого пола

 Применяйте термомат и терморегуляторы только всоответствии с рекомендациями Производителя.

 В случае затопления теплого пола или другого прямого контакта с водой, необходимо выключить теплый

пол ипросушить поверхность естественным образом. Неиспользуйте теплый пол для просушивания

влажной поверхности.

 При выборе диапазона регулировки температуры пола Производитель рекомендует выставлять верхнюю

границу диапазона не выше 30 °С, строго в соответствии с ГОСТ Р 50571.25-2001 (пп. 9.6, 9.7, 9.8) иСНиПа-

ми (СНиП 41-01-2003 п. 6.5.12, СНиП 2.04.0591) РФ, атакже рекомендациями Производителей напольных

покрытий.

 Помните, что температура на дисплее терморегулятора соответствует температуре датчика, а не темпера-

туре наповерхности финишного покрытия.

 Помните, что толстая подложка или финишное покрытие могут служить хорошим теплоизолятором, что,

всвою очередь, приводит к увеличению разницы температур надипод финишным покрытием.

 Помните, что в помещениях с большими теплопотерями верхний слой финишного покрытия быстро

остывает, чтоприводит также к возможному увеличению разницы температур над и под финишным

покрытием.

Запрещается во время эксплуатации!

 В поверхность пола, под который установлен кабельный теплый пол, вбивать гвозди, дюбеля, ввинчивать

винты, встраивать дверные ограничители и другие предметы.

 В соответствии со СНиП 41-01-2003 (п. 6.5.12) для всех электрических теплых полов запрещается

устанавливать температуру теплого пола таким образом, чтобы температура на поверхности напольного

покрытия была более 30°С.

 Закрывать обогреваемую поверхность металлическими листами во избежание «эффекта конденсатора».

 Эксплуатировать теплый пол CALEOSUPERMAT/ CALEOEASYMAT/COMFOMAT без специализированного

терморегулятора CALEO, оснащенного выносным датчиком температуры пола.

Гарантийные обязательства

Уважаемый покупатель!

Благодарим за выбор нашей продукции. Мы сделали все возможное, чтобы наша продукция в полной мере

удовлетворяла Ваши запросы, а качество соответствовало лучшим мировым аналогам.

Во избежание возможных недоразумений настоятельно рекомендуем ознакомиться с условиями гарантии

нанашу продукцию. Гарантия действительна только при наличии полностью и правильно заполненного Гарантий-

ного талона. Производитель гарантирует выполнение обязательств по удовлетворению требований покупателей,

установленных законодательными актами Российской Федерации.

Продавец обязан выдать покупателю гарантийный талон, с указанием даты и места продажи, названия фирмы,

печатью организации и подписью уполномоченного лица.

Горячая линия

По всем вопросам гарантийного и сервисного обслуживания вы можете обратиться потелефону:

8-800-222-70-26. Звонки по РФ со стационарных и мобильных телефонов бесплатно.

Основные сведения о продукте

 Наименование продукции: комплект кабельного теплого пола CALEOSUPERMAT/ CALEO EASYMAT/

CALEOCOMFOMAT.

 Продукция выпускается под зарегистрированной торговой маркой CALEO.

 Производитель: ООО «Грин Хитерс». 115477, Российская Федерация, г.Москва, ул.Кантемировская, 59А.

 Назначение продукции: Нагревательный мат на основе двухжильного экранированного резистивного

кабеля, расположенного на сетке. Предназначен длямонтажа в стяжку, плиточный клей или наливной

пол. Обеспечивает подогрев поверхности пола для создания дополнительного комфорта впомещении.

Область применения: гостиные, кухни, столовые, детские комнаты, прихожие, санузлы, утепленные

лоджии и балконы и д. р.

 Срок службы (эксплуатации) CALEOSUPERMAT/ CALEO EASYMAT/COMFOMAT — 50 лет.

 Вся продукция проходит строжайший контроль качества исоответствует ТУ27.51-002-29435307-2017.

 Качество продукции и ее безопасность подтверждает:

• Сертификат соответствия ТР ТС.

Условия гарантии

Гарантийный срок исчисляется с момента продажи продукции, дата которого указывается в Гарантийном талоне.

Если дату продажи установить невозможно, гарантийный срок исчисляется с даты изготовления продукции.

Не подлежат безвозмездному устранению недостатки, выявленные в течение гарантийного срока после осущест-

вления монтажа продукции, которые могли быть обнаружены до начала монтажных работ.

Гарантия действительна при соблюдении следующих условий:

 Продукция использовалась в целях, соответствующих еепрямому назначению.

 Продукция монтировалась только с использованием оригинальных комплектующих CALEO, в том числе

проводов, соединителей и терморегуляторов CALEO.

 Продукция монтировалась с полным соблюдением настоящей Инструкции по монтажу.

Гарантия не распространяется на продукцию:

 Смонтированную при отсутствии полностью и правильно заполненного Гарантийного талона, Приложения

к Гарантийному талону и схемы монтажа.

 Поврежденную в результате действия обстоятельств

непреодолимой силы или третьих лиц.

 Смонтированную в нарушение Инструкции по монтажу.

 Смонтированную с использованием смесей для стяжки пола илиплиточного клея не предназначенных

для установки в них теплых полов.

 Не прошедшую процесс обязательного замера сопротивления в соответствии с п. 9 настоящей инструк-

ции, либо принезаполнении соответствующей графы в Приложении к Гарантийному талону «Результаты

замера сопротивления».

 Поврежденную в результате нарушения Правил эксплуатации теплого пола CALEO.

 Смонтированную без специализированного терморегулятора, оснащенного выносным датчиком темпе-

ратуры пола.

 Поврежденную в результате деформаций, образовавшихся вследствие естественной усадки здания ипо-

грешностей, допущенных при строительстве.

Гарантийные обязательства на финишное напольное покрытие несет Производитель данного напольного

покрытия.

Гарантийный срок составляет:

 На теплый пол CALEOSUPERMAT — 50 лет на протяжении всего срока службы (эксплуатации) изделия.

 На теплый пол CALEOEASYMAT/COMFOMAT — 20 лет.

7. Уложите нагревательный мат по форме обогреваемого участка. Сетку необходимо резать нафрагмен-

ты, не затрагивая нагревательный кабель. В случае, если здание имеет термокомпесационные швы,

термоматы должны быть расположены так, чтобы исключалась всякая возможность прохождения кабеля

нагревательного мата через шов. Расстояние между полосами нагревательного мата иотступ от стен

должны быть не менее 5 см.

8. Благодаря клеющему слою на сетке (CALEO SUPERMAT/COMFOMAT) при наличие чистой поверх-

ности (отсутствие пыли, грязи, влаги) вы без труда разложите мат, при этом дополнительной

фиксации его кполу не потребуется.

9. При необходимости дополнительной фиксации нагревательного мата можно использовать скотч, клею-

щий пистолет, различные скобы и т.д.

10. После укладки нагревательного мата замерьте омическое сопротивление. В обязательном порядке

занесите замеренные значения втаблицу Приложения к Гарантийному талону всоответствующую

графу. Омическое сопротивление греющего кабеля должно соответствовать таблице3состандартной

погрешностью -5...±10%.

11. Подключите и установите терморегулятор.

• Все работы по подключению системы производите только при отключенном напряжении питания.

• Зачистите выводы монтажных (холодных) концов провода и провода питания (230В) от изоляции

на0,5...0,7 см.

• Подключите выводы монтажных (холодных) концов провода, датчика температуры и провода питания

(230 В) к клеммам терморегулятора в соответствии сосхемами подключения (см. инструкцию термо-

регулятора) и надежно закрепите ихдля обеспечения постоянного контакта иисключения замыкания.

• Выводы экрана (жила в изоляции желто-зеленого цвета) необходимо подключить к заземляю-

щему проводу (при 3-проводной линии) или к проводу N при 2- двухпроводной линии (см. схему

подключения).

ВНИМАНИЕ!

 Подключение должно производиться стационарно, в соответствии с правилами ПУЭ, СНиП и ВТТ КСО.

 Работы по подключению системы должны производиться только квалифицированным персоналом.

 При расчете мощности обязательно учтите все дополнительные электрические устройства, которые

также могут быть подключены к этой сети.

 Включать кабельный теплый пол без стяжки категорически запрещено.

Схема подключения

SENSOR

L N

Подключение к 3-х проводной линии

Подключение к 2-х проводной линии

Датчик

коричневый

голубой

коричневый

голубой

желто-зеленый желто-зеленый

желто-зеленый

Сеть

Теплый пол

Терморегулятор

6.2. В случае установки датчика температуры пола (входит в комплект терморегулятора CALEO) в гофротрубку

сделайте для нее штробу в полу. Датчик поместите в гофротрубку, заглушенную наодном конце для

предотвращения попадания внутрь влаги. Датчик температуры должен быть расположен нарасстоянии

50—100 см отстены немного ниже уровня мата между витками греющего кабеля.

6.3 Чтобы обеспечить свободное перемещение термодатчика в трубке (возможность замены в процессе

эксплуатации), рекомендуем при переходе от стены к полу выполнять два больших радиуса изгиба трубки

в двух плоскостях.

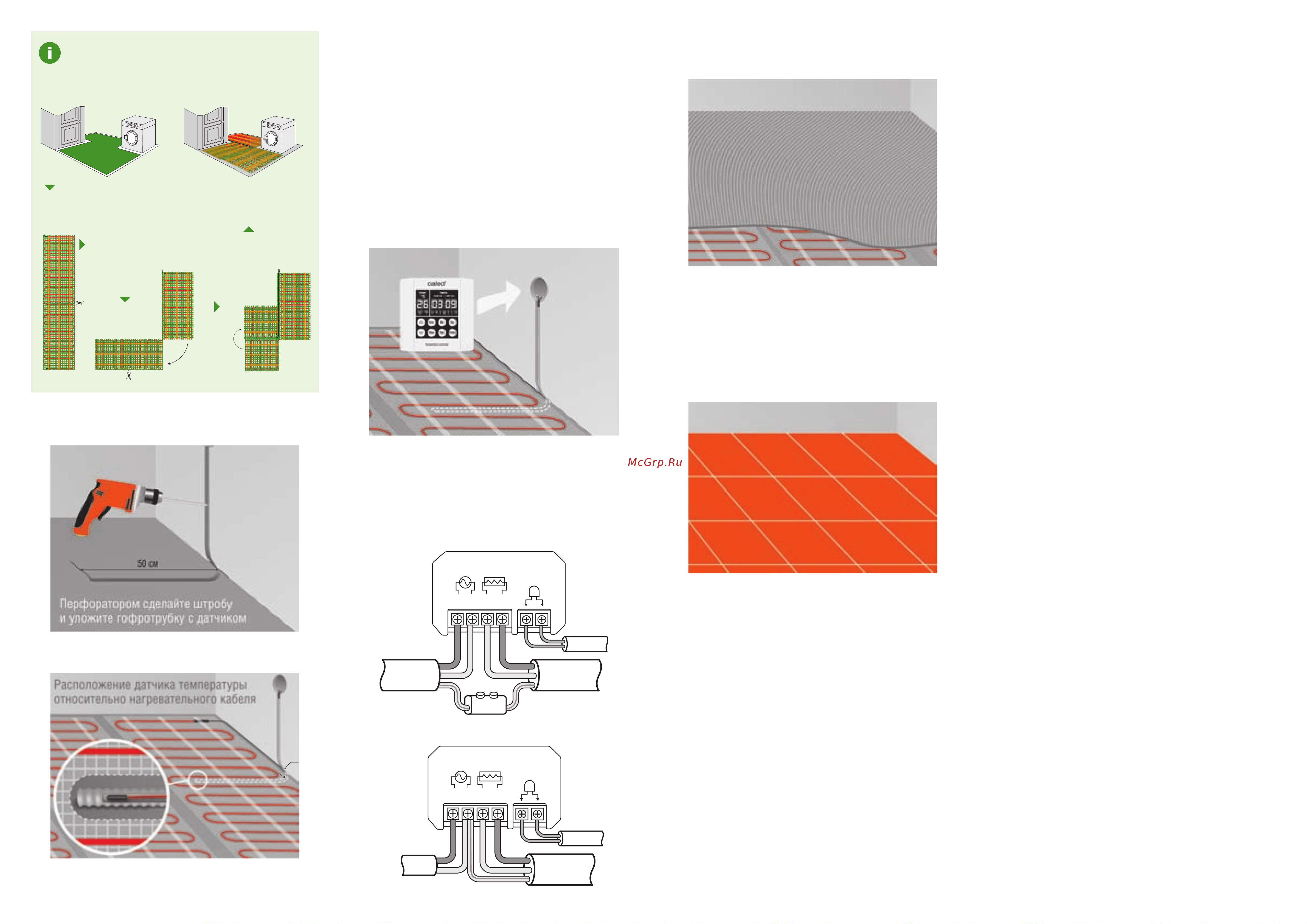

ПРИМЕР УКЛАДКИ ТЕРМОМАТА

Определение площади обогрева

Первый разрез сетки

Второй разрез сетки

Разворот части на 90°

Разворот части

на 180°

Термомат после укладки

Версия CSE 15.12.2018 (02)
