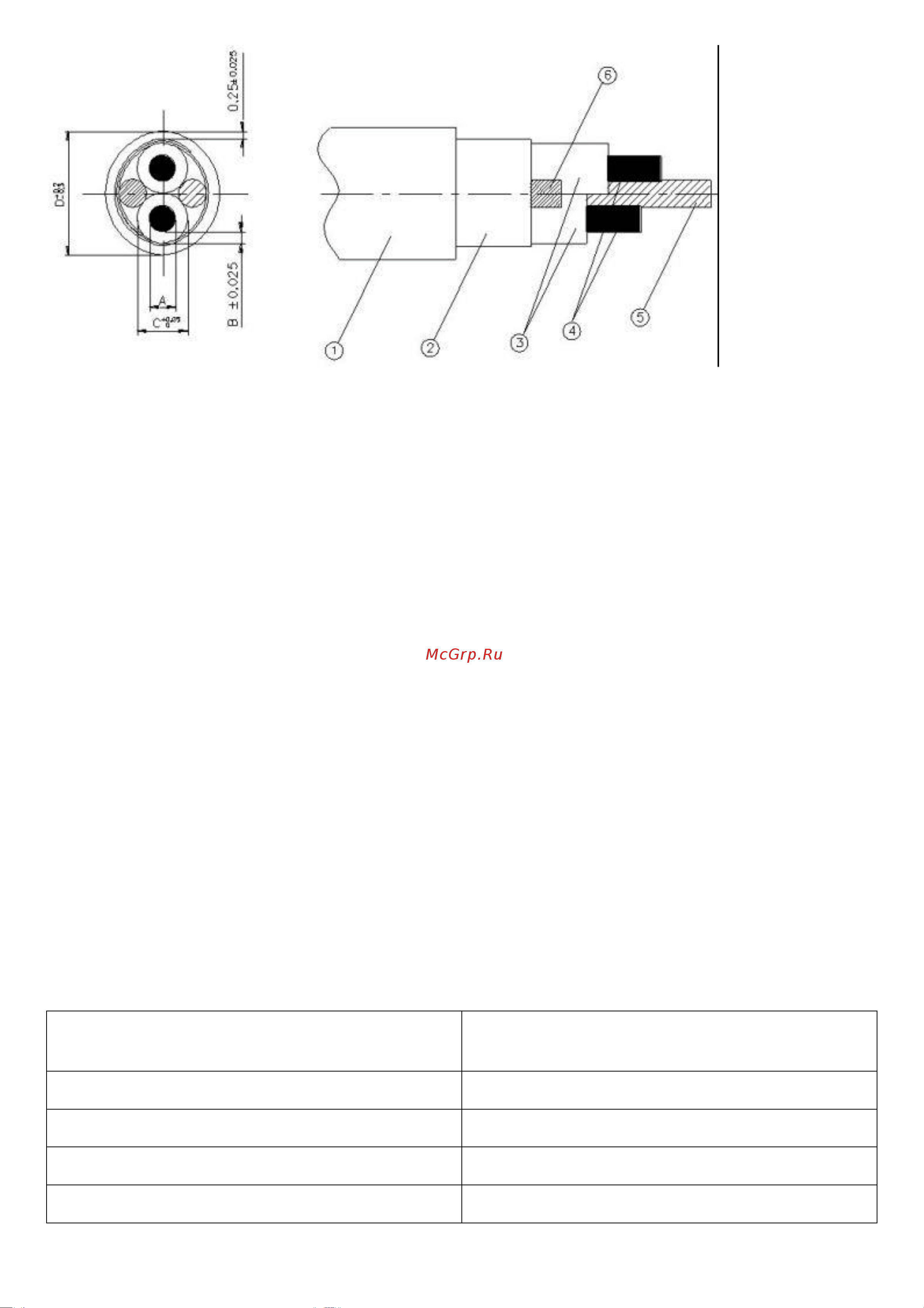

1 - Оболочка - фторополимер ETFE

2 - Экран - алюминиевая фольга

3 - Электроизоляция нагревательных жил - фторополимер FEP

4 - Нагревательные проводники - высокоомный сплав или медь

5 - Шнур-заполнитель - полимерный пластик

6 - Дренажная жила заземляемого экрана - медный проводник

3.2. Принцип действия нагревательного изделия

Нагревательный кабель, установленный "змейкой" на сетке мата, представляет собой гибкий

нагревательный элемент. Принцип действия кабеля – выделение джоулева тепла нагревательными

жилами при протекании по ним электрического тока. Нагревательный кабель мата выпускается в виде

нагревательных секций, состоящих из нагревательной части, холодного питающего кабеля,

соединительной и концевой муфт. Сопротивление нагревательных жил и шаг укладки кабеля

подбираются таким образом, чтобы обеспечить для нагревательного мата любого артикула

установленную удельную мощность 150 Вт/м². Шаг укладки нагревательного кабеля: 8 см. Линейная

мощность нагревательного кабеля составляет, в среднем, 12 Вт/м при напряжении питания мата 230 В.

3.3. Маркировка и упаковка

К защитной плёнке мата, свёрнутого в рулон, приклеена этикетка со штрих- кодом, кодом товара

(артикулом), маркой, номинальной мощностью и площадью укладки изделия. Присутствует

информация о сертификации и особенностях установки изделия. Имеются также условные коды,

содержащие маркетинговую и техническую информацию.

К соединительной муфте монтажного кабеля приклеена этикетка со штрих-кодом, кодом товара

(артикулом), маркой, номинальным напряжением питания сети переменного тока, номинальной

мощностью, геометрическими размерами мата и номинальным сопротивлением нагревательного

кабеля, установленного на мате. Имеется также штрих-код и информация о сертификации.

Нагревательный мат упакован в картонную коробку, на которой имеется этикетка с артикулом, маркой

мата, его геометрическими размерами, напряжением питания, мощностью, степенью защиты IP,

адресом производителя изделия, информацией о сертификате и дате изготовления.

3.4. Технические характеристики

Конструкция мата Тонкий нагревательный кабель, уложенный

«змейкой» на сетке-основе с клеевым слоем

Тип кабеля Двухжильный экранированный

Номинальное напряжение питания ~ 230 В

Удельная мощность 150 Вт/м²

Размеры дорожки мата (ширина х длина) 0,5 м х 20 м
