Вызывная панель — руководство пользователя

Раздел 2 Разъемы и подключение

2.1 Описание разъемов

Разъемы основного блока

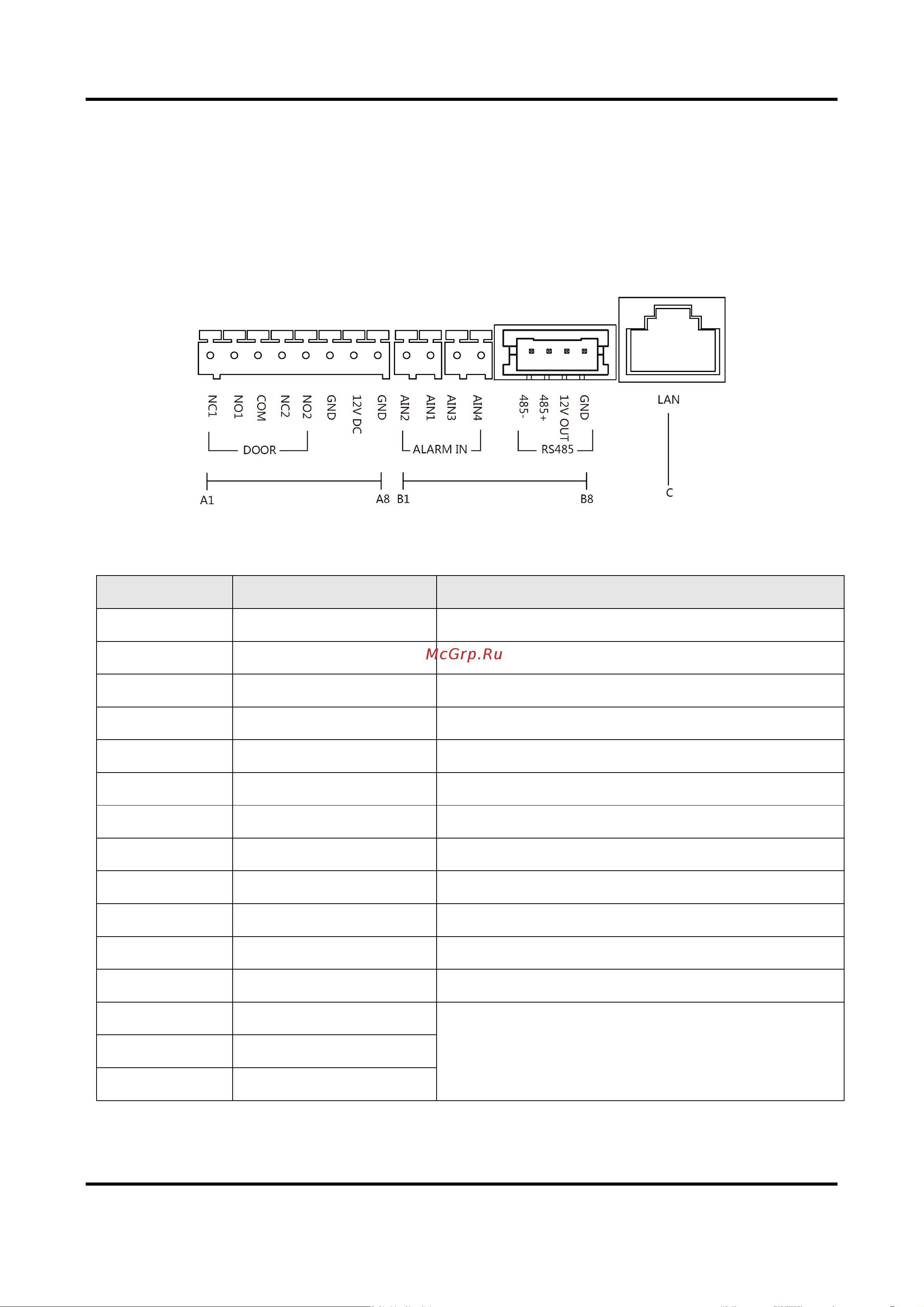

Рисунок 2-1 Разъемы основного блока

Таблица 2-1 Описание разъемов и интерфейсов

№ Интерфейсы Описание

A1 NC1 Релейный выход дверного замка (НЗ)

A2 NO1 Релейный выход дверного замка (НО)

A3 COM Общий интерфейс

A4 NC2 Релейный выход дверного замка (НЗ)

A5 NO2 Релейный выход дверного замка (НО)

A6 GND Заземление

A7 DС 12 В Выход источника питания

A8 GND Заземление

B1 AIN2 Для доступа к дверному магнитному датчику 2

B2 AIN1 Для доступа к дверному магнитному датчику 1

B3 AIN3 Для доступа к кнопке выхода 1

B4 AIN4 Для доступа к кнопке выхода 2

B5 485-

Интерфейс подключения модуля B6 485+

B7 12 V OUT
