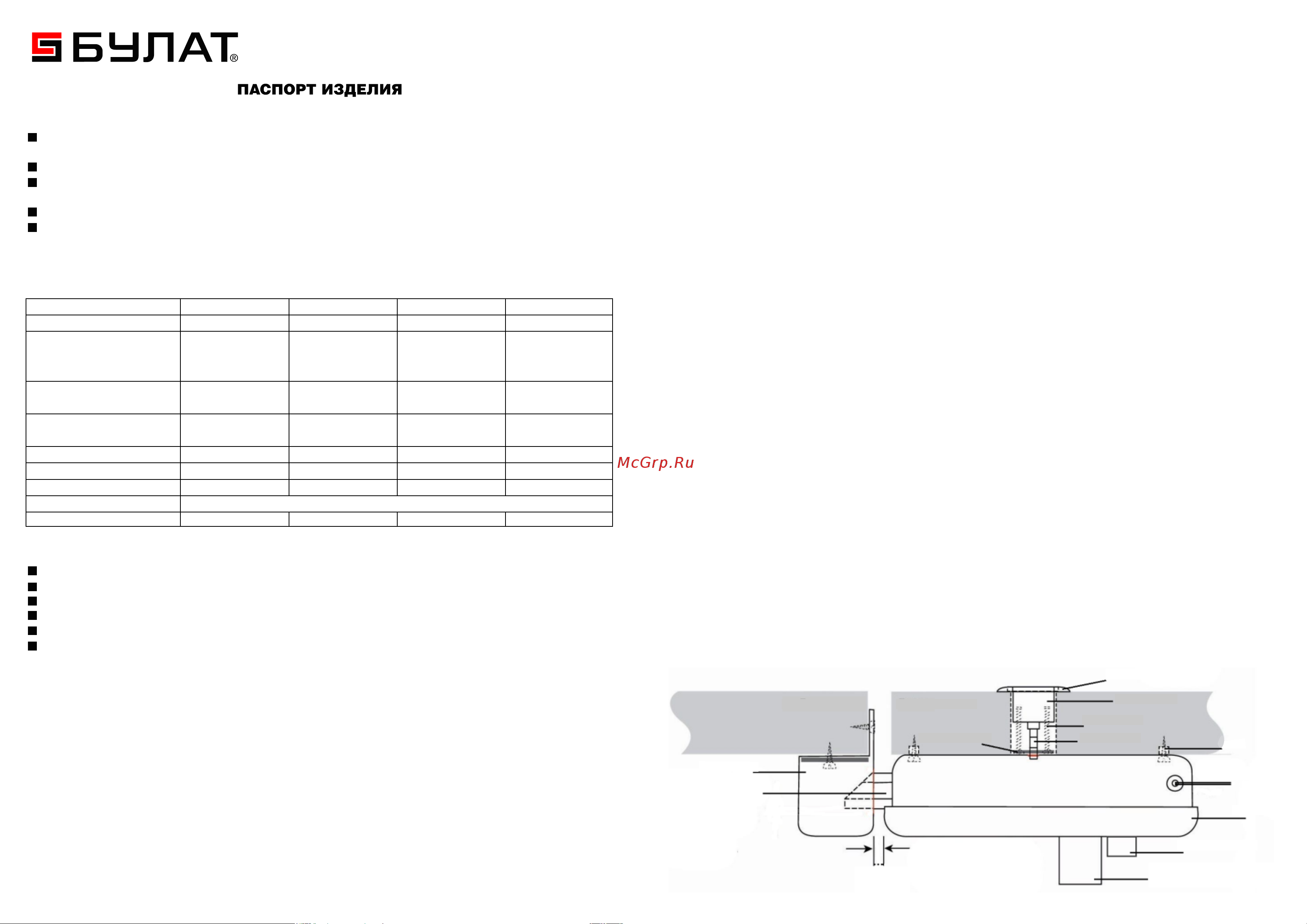

Накладные электромеханические замки ЗЭМн 850 НС, ЗЭМн 650-1 НС, ЗЭМн 650-1 ПП

и ЗЭМн 650 ПП используются в роли запирающих устройств в системе контроля доступом.

Устанавливаются на распашные двери любого типа (правая\левая, открытие внутрь\наружу.)

Имеют регулировку плавности закрытия и возможность блокировать механическую кнопку

«Выход»

Замки питаются от напряжения 9-12 В постоянного тока.

Эксплуатация замка допускается при температуре от -40 до +50⁰С и

относительной влажности от 0 до 95%.

УНИВЕРСАЛЬНЫЙ НАКЛАДНОЙ

ЭЛЕКТРОМЕХАНИЧЕСКИЙ ЗАМОК

Замок

Ответная часть

Цельнолатунный внешний цилиндр с металлической планкой

Ключ профильный 5 шт.

Монтажный комплект

Паспорт изделия

Замок может открываться несколькими способами:

1. Снаружи с помощью ключа;

2. Изнутри с помощью специальной механической кнопки. Она может быть

заблокирована ключом в случае необходимости (модели ЗЭМн850НС, ЗЭМн650ПП);

3. Дистанционно импульсом напряжения в 9-12 В (DC) 3-4 A и мощностью не менее 12 ВТ от

сетевого блока питания или с контроллера.

Важно! Время подачи питания на замок для поддержания его открытого состояния не должно

превышать 1 секунды.

Только для моделей ЗЭМн850НС и ЗЭМн650ПП

Для блокировки механической кнопки вставьте ключ во внутренний цилиндр, проверните его по

часовой стрелке до упора, вытащите ключ из цилиндра.

Для разблокировки механической кнопки вставьте ключ во внутренний цилиндр, проверните его

против часовой стрелки до упора, вытащите ключ из цилиндра.

2.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1.ОБЩИЕ ДАННЫЕ

3.КОМПЛЕКТНОСТЬ

4.УПРАВЛЕНИЕ ЗАМКОМ

5. БЛОКИРОВКА МЕХАНИЧЕСКОЙ КНОПКИ

Рекомендации по установке

1. В зависимости от направления открытия двери, ригель замка можно переставить в нужное положе-

ние. Изменение направления открытия замка, осуществляется поворотом запирающего ригеля, для

этого:

• снимите крышку замка, открутив 2 винта сбоку замка;

• вытащите из оси ригеля шплинт, снимите шайбу;

• вытащите ригель из корпуса замка, переверните его на 180⁰ и вставьте обратно;

• оденьте шайбу, вставьте шплинт, закройте крышку.

2. Планка внешнего цилиндра, предназначена для установки замка на двери различной толщины.

Планку следует укоротить, до необходимой длины.

3. Для нормальной работы замка, необходимо обеспечить зазор не более 5 мм между корпусом замка

и ответной планкой.

4. При установке замка на улице, во избежание некорректной работы ригелей, замку следует обеспе-

чить защиту от прямого попадания осадков. Защитный козырек в комплекте (модель ЗЭМн650ПП)

5. В соответствии с весом двери и силой запирания двери, можно отрегулировать

пружину натяжного ригеля. Перед установкой замка проверьте его работоспособность. Кратковремен-

но подайте на него питание (не более 1 секунды) согласно его характеристикам. Должен прозвучать

короткий щелчок, означающий, что катушка замка работает.

Установка замка

• Выберите место для установки электромеханического замка.

• Снимите крышку с замка, для этого открутите 2 винта сбоку замка.

• Прислоните замок к дверному полотну, отметьте отверстия для крепления и отверстия для

планки внешнего цилиндра. Просверлите отмеченные отверстия.

• С наружной стороны дверного полотна просверлите отверстие для внешнего цилиндра.

• С внутренней стороны двери отметьте и просверлите отверстия для внутренней крепежной

пластины (пластина служит для крепежа внешнего цилиндра). Закрепите пластину на двери.

• Проденьте цилиндр в круглую декоративную накладку. Вставьте цилиндр снаружи, в ранее

просверленное отверстие. При необходимости откусите планку внешнего цилиндра до нужного

размера. Направляющая планка внешнего цилиндра должна горизонтально входить во внешнее

техническое отверстие замка.

• Зафиксируйте цилиндр на монтажной планке с помощью винтов из комплекта.

• Зафиксируйте защитный козырек (модель ЗЭМн650ПП) и замок на дверном полотне

крепежом. Убедитесь, что направляющая планка цилиндра горизонтально входит во внешнее

техническое отверстие замка.

• Проверьте работоспособность замка.

• При необходимости отрегулируйте с помощью втулки с шестигранной гайкой необходимое

усилие взводной пружины замка.

• Закройте крышку замка

6. МОНТАЖ

ЗЭМн 850 НС

500 кг

Накладной, электро

механический,

нормальнозакрытый

Нержавеющая сталь

SUS304

Внутреннее/

уличное

Внутреннее/

уличное

Внутреннее/

уличное

Внутреннее

Есть Есть Нет

-40+50°C

0-95 % 10-90 % 0-95 % 10-90 %

Нет

128х103х38 мм 130х105х39 мм

123х105х39 мм

130х105х39 мм

9-12В (DC) 3-4 A 9-12В (DC) 3-4 A 9-12В (DC) 3-4 A

9-12В (DC) 3-4 A

Нержавеющая сталь

SUS201

Сталь, покрытие

полимерное

Сталь, покрытие

полимерное

Накладной, электро

механический,

нормальнозакрытый

Накладной, электро

механический,

нормальнозакрытый

Накладной, электро

механический,

нормальнозакрытый

500 кг 500 кг 500 кг

ЗЭМн 650 ПП ЗЭМн 650-1 НС ЗЭМн 650-1 ПП

Сила удержания

Тип

Материал

Исполнение

Питание

Размеры

Блокировка кнопки «выход»

Рабочая температура

Относительная влажность

Внутренний цилиндр (в моделях

ЗЭМн850НС, ЗЭМн650ПП)

Механическая кнопка

Замок

Кабель

Крепеж

Планка цилиндра

Винт

Внешний цилиндр

Декоративная накладка

Дверное полотноДверная рама

Крепежная пластина

Затвор 5 мм

Ригель

Ответная планка
