Promix-SM102

Рабочий диапазон напряжений см. п. 5.2. Избегайте подачи повышенного

напряжения питания.

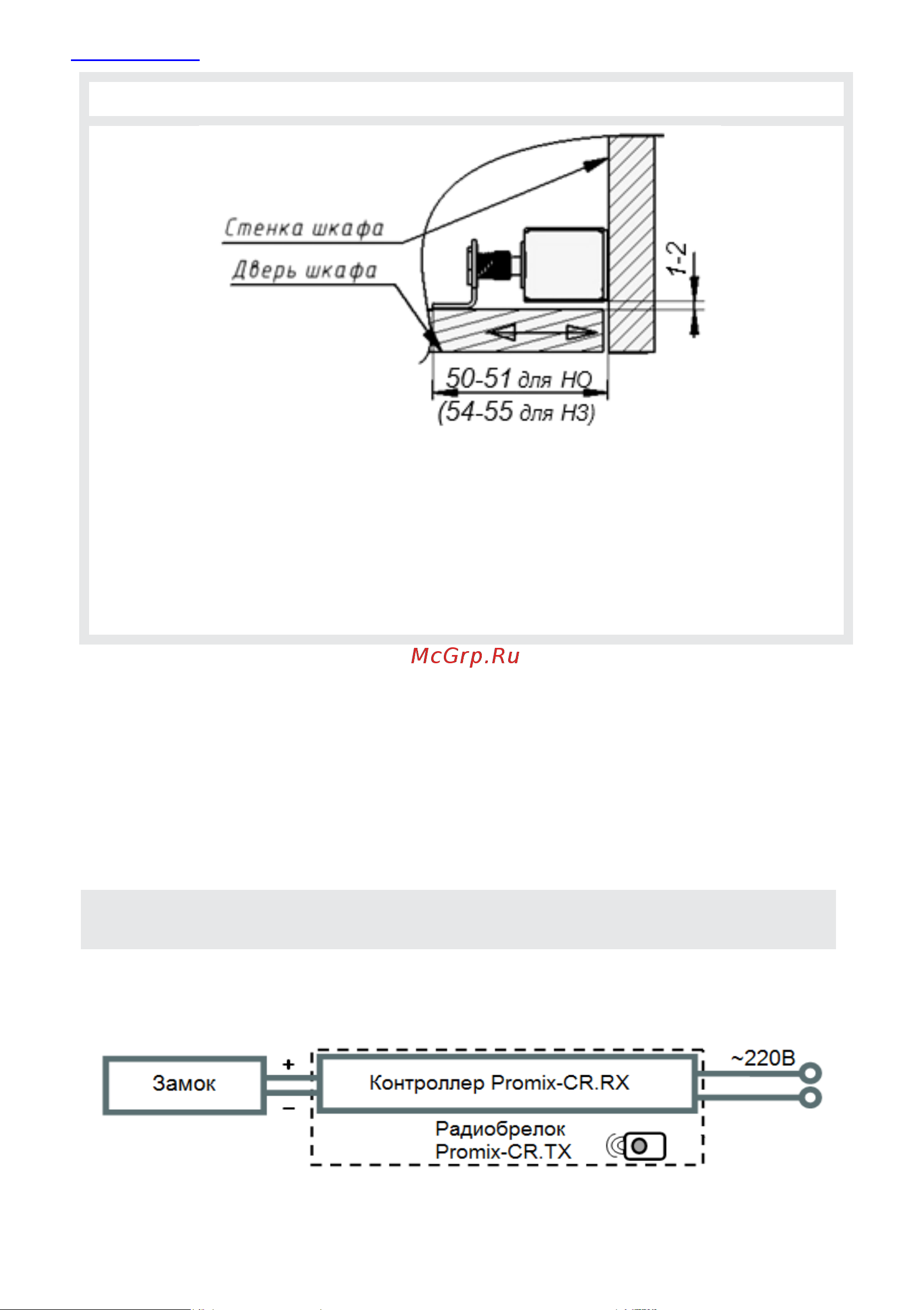

Монтаж замка на раздвижную дверь типа «шкаф-купе».

1. Установить замок на неподвижной поверхности.

Закрепить замок на стенке шкафа (как на рис.). Для НО замка на расстоянии

45мм (49мм для НЗ) от стенки шкафа по центральной оси замка на двери

сделать отметку. Наколоть на полученную отметку разметочный шаблон (см.

стр. 7) и разметить крепежные отверстия.

Собрать ригель на угловом кронштейне согласно рисунку (см. стр. 5) и

закрепить его на двери.

Отрегулировать положение ригеля таким образом, чтобы от края кронштейна до

стенки шкафа было 50-51мм для НО замка (54-55мм для НЗ).

6.2 ПОРЯДОК ПОДКЛЮЧЕНИЯ

Управление работой замка происходит подачей и снятием напряжения питания. Для

этого обычно используется контроллер (плата управления) или выключатель (кнопка).

Установка контроллера производится в соответствии с паспортом на него.

Подсоедините провода питания замка в следующей полярности:

Красный (чёрный с красной полосой) – положительный полюс источника питания;

Чёрный – отрицательный полюс источника питания;

Подача напряжения обратной полярности не обеспечивает работоспособности замка,

но не приводит к поломке замка.

Подсоедините выводы датчиков:

Цветные провода (желтый, зеленый и тп.) – выход датчика положения двери.

Пример подключения замка к системе дистанционного управления Promix-RDS.
