1. Общие указания

1.1. Замок «Барьер-2Р» предназначен для установки на внутренние (входные в квартиру и другие,

предназначенные для эксплуатации внутри зданий) дверные блоки толщиной 26…65 мм левого и

правого открывания как внутрь, так и наружу помещения. Полностью защитные свойства замка реали-

зуются на стальных дверных блоках, изготовленных по ГОСТ 31173-2003.

1.2. Порядок установки замка:

- просверлите в двери сквозное отверстие диаметром 45 мм с центром, удаленным на расстоянии 62

мм от торца двери;

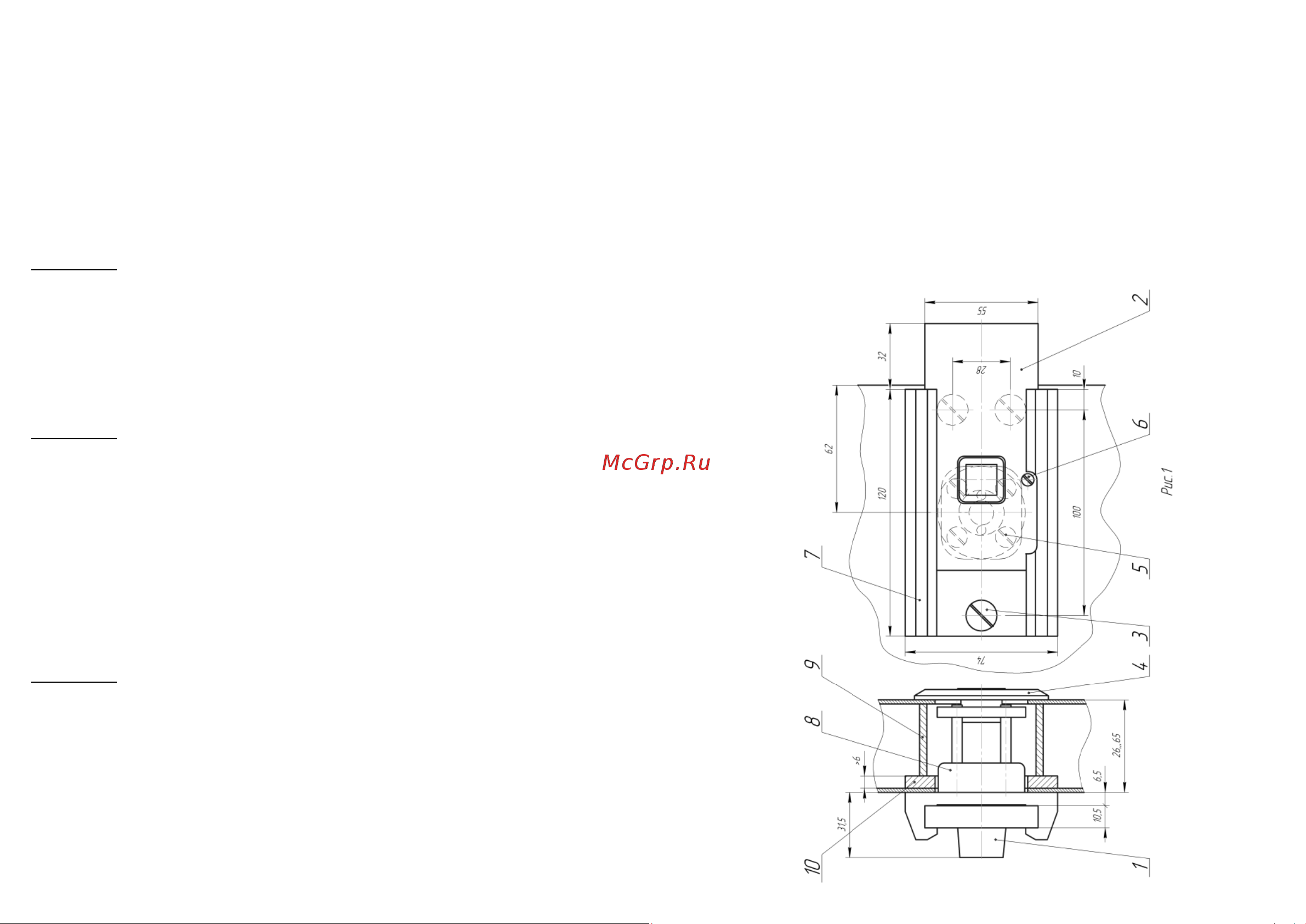

- выверните винт-ограничитель 6 (см. рис.1) и, повернув против часовой стрелки до упора ручку 1,

полностью выведите засов 2 из корпуса 7;

- закрепите корпус 7 на двери винтами 3, совместив отверстие в двери с центральным отверстием в

корпусе замка.

Примечание:

крепление винтами 3 является основным креплением замка и должно осуществляться посредст-

вом резьбовых отверстий длиной не менее 6 мм. Для этого используйте соответствующие за-

кладные пластины 10, резьбовые втулки и пр.

- установите в отверстие корпуса механизм секретности 8, как показано на рис.1 и вставьте в крепеж-

ные отверстия винты 5 (винты предварительно укоротите так, чтобы их резьбовые концы были утоп-

лены на 1…3 мм относительно наружной стороны двери);

- приложите с наружной стороны двери фланец 4 и вверните в его винты 5, затягивая их методом

крест-накрест в несколько приемов.

Примечания:

- не допускается установка корпуса и сборного фланца замка непосредственно на мягкую обивку

двери, обрешетку из дерева и пр.;

- при установке замка на полую металлическую дверь установите между листами двери простав-

ку 9 (в комплект не входит) для предотвращения коробления дверного полотна при стягивании

фланца и механизма секретности 8 винтами 5, а также для обеспечения плотной затяжки этих

винтов.

- установите засов 2 в корпус 7 и плотно затяните винт-ограничитель 6. Убедитесь в легкости переме-

щения засова 2 с помощью ручки 1 и ключа;

- в дверной коробке выполните прямоугольное отверстие для входа засова таким образом, чтобы

люфт закрытой на замок двери был около 1 мм, а зазор сверху и снизу между засовом и отверстием в

коробке был не менее 2 мм. Рекомендуется в профиль коробки вварить короб, защищающий засов.

При этом важно, чтобы при работе замка засов перемещался без затирания.

Примечание:

- если конструкция двери не допускает выполнения отверстия в коробе, необходимо применение

запорной планки, поставляемой как опция.

1.3. С помощью ручки 1 засов замка может быть установлен в 5 фиксированных положений, а именно:

два крайних положения, среднее и при вылетах засова около 8 мм и 24 мм.

Если засов установлен:

- в среднее положение или при 8 мм вылета засова (нерабочие положения), то при открывании и

закрывании замка ключом он не будет выниматься в крайних положениях засова. В этом случае,

приоткрыв дверь, поверните ключ до положения фиксации и извлеките его из ключевого отверстия

механизма секретности 8, а затем переведите ручкой 1 засов 2 в крайнее положение;

- в положении вылета засова 24 мм, то открывание замка снаружи ключом будет невозможно (ночной

режим замка).

1.4. При эксплуатации замка соблюдайте следующие правила:

- не прилагайте чрезмерных усилий к ключу при открывании и закрывании замка;

- не допускайте резких ударов стопора 6 о края паза в корпусе 7;

- не допускайте механического повреждения ключей, засорения их центральных отверстий, содержи-

те ключ в чистоте, не используйте ключ не по назначению;

- при необходимости движущиеся части замка смазывайте любой твердой смазкой, например, «Ли-

тол-24»;

- не реже одного раза в год механизм секретности промывайте и смазывайте через ключевое отвер-

стие аэрозолем типа «жидкий ключ», например, WD-40;

-периодически проверяйте качество затяжки винтов 5 и винта-ограничителя 6.

Производитель оставляет за собой право в связи с модернизацией вносить конструктивные

изменения неотраженные в настоящем паспорте, не ухудшающие качества данного изделия.
