Установка

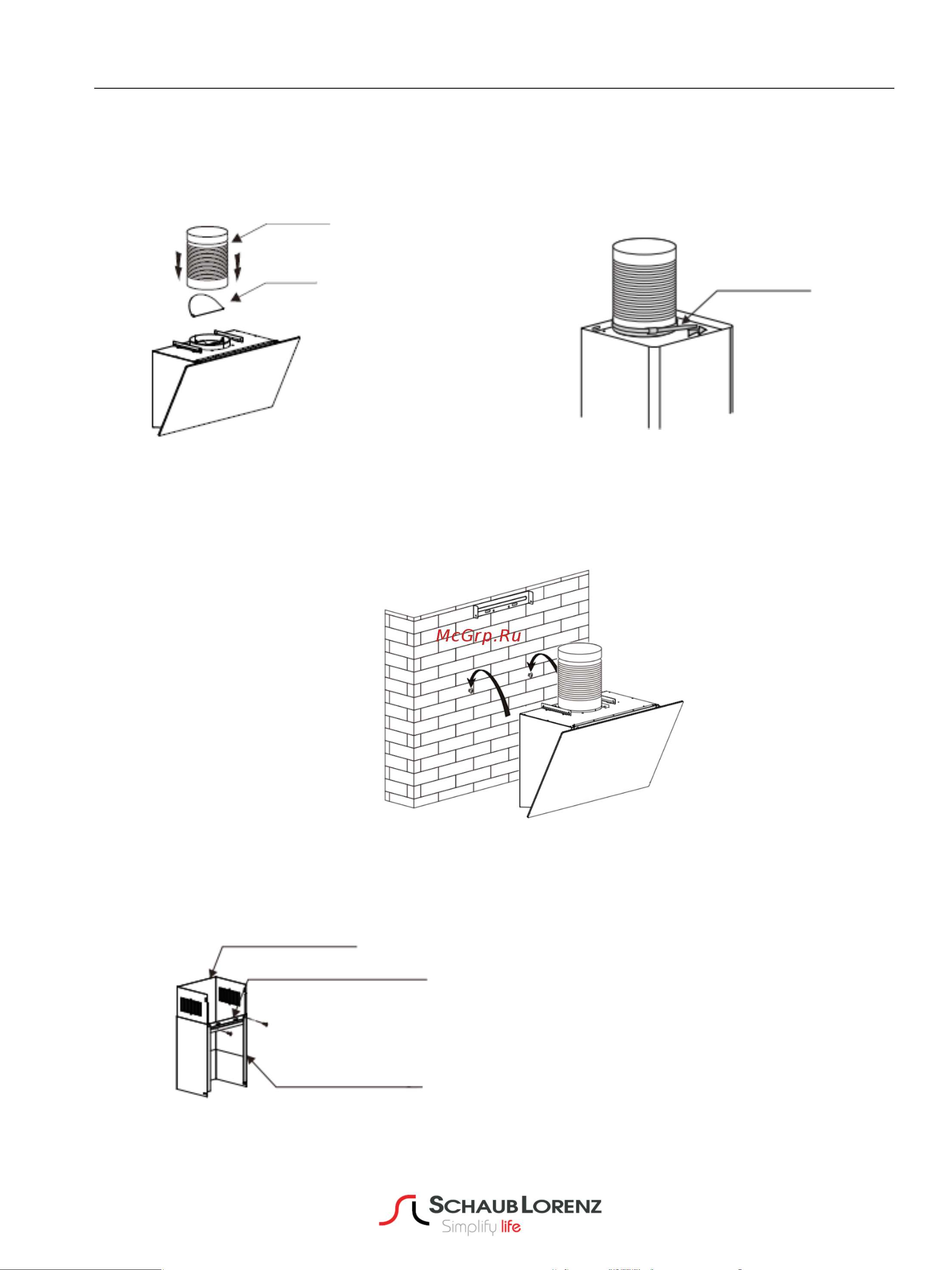

5. Установите клиновидный клапан в выпускное отверстие и закрепите

расширительную трубу в выпускном отверстии с помощью кабельной

стяжки. Смотрите Рис.3.

расширительная

труба

клиновидный клапан кабельная стяжка

Рис.3

6. Закрепите кухонную вытяжку на шурупы. Закрепите вытяжку

предохранительными винтами 2 шт ST4 * 30 мм. Примечание: Два

защитных отверстия диаметром 6 мм расположены на задней панели

корпуса. Смотрите рис. 4 и 6

Рис.4

7. Установите наружный кронштейн дымохода на наружный дымоход с

помощью винтов 2шт ST4 * 8 мм, здесь следует убедиться, что

внутренний дымоход может свободно сгибаться. Смотрите рис. 5.

внутренняя часть двмохода

наружный кронштейн дымохода

внешняя часть дымохода

Рис.5
