Установка

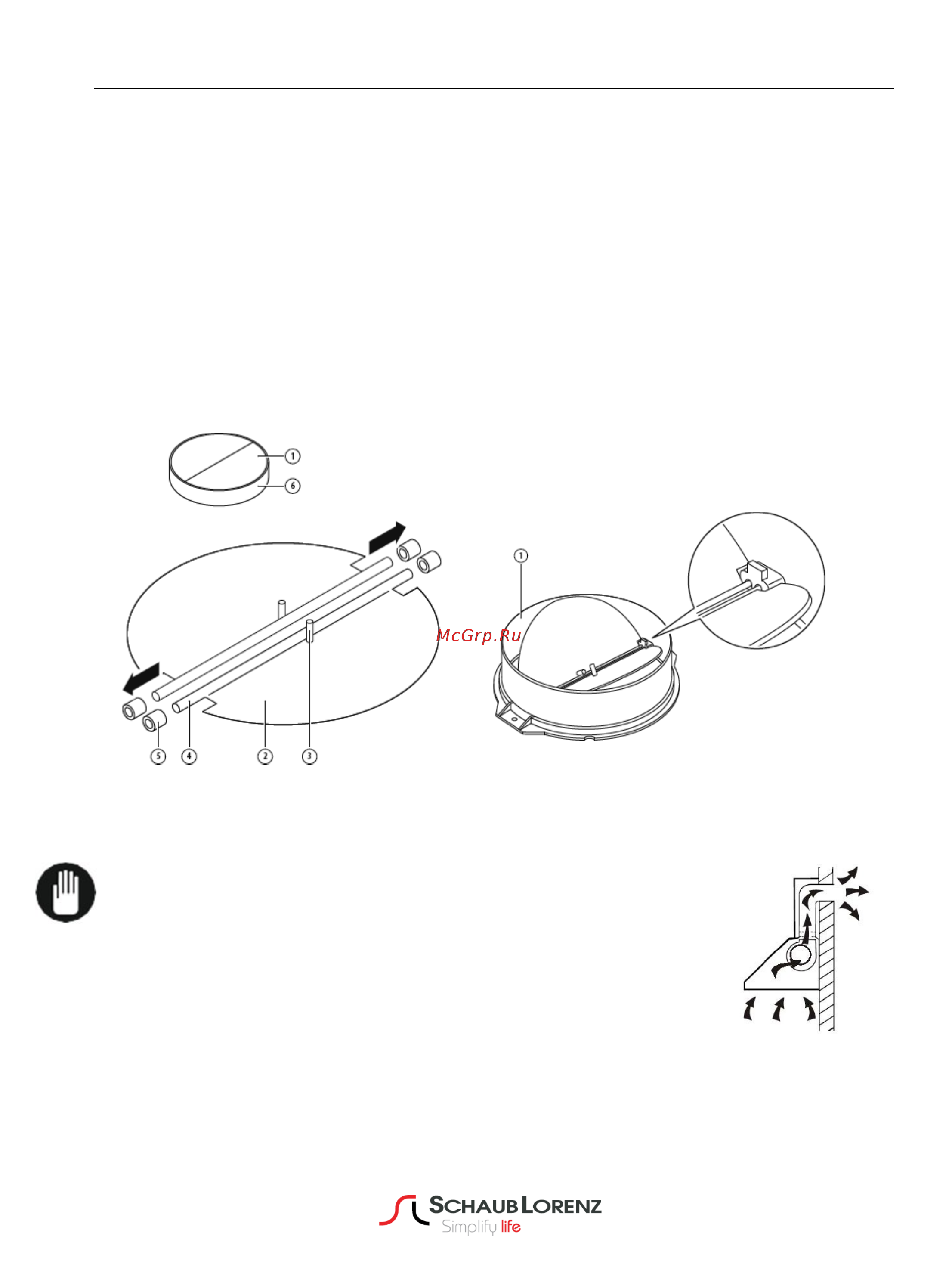

Монтаж клинообразной заслонки

Если вытяжка не имеет в сборе V-образной заслонки 1, следует

установить ее половинки на корпус. Изображения показывают

пример, как установить V-щиток, выход могут варьироваться, согласно

различным моделям и конфигурации.

Для установки клиновой заслонки 1 необходимо:

• Установите две половинки 2 в корпус 6

• Штифт 3 должен быть установлен по направлению вверх;

• Ось 4 должна быть вставлена в отверстия 5 на корпусе; повто-

рите все операции для второй половины

Установка

Если у вас есть отверстие в стене, выходящее наружу, Ваша

вытяжка может быть подключена, как показано на рисунке

ниже, с помощью вытяжного канала (эмаль, алюминий,

гибкая труба или негорючий материал с внутренним

диаметром 150 мм)
