Бачок ПТК БГ-08 используется для жидкого горючего,

предназначен для питания автогенной аппаратуры, ра-

ботающей на жидком топливе (бензин, керосин, дизель-

ное топливо).

Бачок используется совместно с другим оборудова-

нием для выполнения кислородной резки низкоугле-

родистых и низколегированных сталей при наличии

источника кислорода (кислородная магистраль, рампа

или баллон) и с использованием в качестве горючего

жидкого топлива (керосин осветительный, топливо ТС-1,

дизельное топливо, бензин).

Бачок изготовлен по ГОСТ 15150 в климатическом ис-

полнении УХЛ1 для работы в интервале температур

окружающей среды от -20 до +50°С.

НАЗНАЧЕНИЕ

КОМПЛЕКТ ПОСТАВКИ

МЕРЫ БЕЗОПАСНОСТИ

ПОРЯДОК РАБОТЫ

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Бачок в сборе с насосом 1 шт.

Манометр 1 шт.

Ниппель ⌀ 6 мм 1 шт.

Гайка накидная М14х1,5 1 шт.

(ЗИП) Прокладка заливной горловины 1 шт.

(ЗИП) Кольцо уплотнительное 020-025-30 на поршень 1 шт.

Руководство по эксплуатации 1 шт.

Безопасность труда при использовании бачка БГ-08 и

жидкотопливного резака обеспечивается его изготов-

лением в соответствии с ГОСТ 12.2.008. При эксплуа-

тации резака необходимо соблюдать требования ГОСТ

12.3.036.

К работе с бачком БГ-08 и жидкотопливными резаками

допускаются лица не моложе 18 лет, прошедшие меди-

цинское освидетельствование соответствующее обу-

чение, инструктаж и проверку знаний требований без-

опасности, предусмотренную требованиями «Правила

аттестации сварщиков», и имеющие соответствующее

удостоверение.

Для защиты глаз рабочего должны применяться очки

закрытого типа по ГОСТ 12.4.013 со светофильтрами С1.

Рабочий должен работать в защитной спецодежде по

ГОСТ 12.4.045. На рабочем месте должна быть обеспе-

чена чистота воздуха рабочей зоны по нормам ГОСТ

12.2.005.

При работе с бачком БГ-08 и жидкотопливными резака-

ми рабочий обязан использовать средства индивиду-

альной защиты органов слуха по ГОСТ 12.4.051 (беруши,

наушники, шлем и т.п. с шумоподавляющей способно-

стью не менее 10 дБа).

В бачок залить не более 6 литров керосина, после чего,

плотно закрыть (закрутить) крышку заливной горлови-

ны. Вентиль подачи топлива на узле управления должен

быть закрыт. При помощи насоса начать качать, созда-

вая давление воздуха не более 1,5 кгс/см².

После создания давления необходимо открыть вентиль

регулировки подачи жидкого топлива по резиноткане-

вому рукаву к керосинорезу.

ВНИМАНИЕ: Запрещается использовать различные

газы, особенно кислород, для создания давления в бач-

ке с керосином, так как это взрывоопасно.

Бачок емкостью 8 литров имеет встроенный манометр

с диапазоном показаний давлений до 0,6 МПа. Допол-

нительно вы можете приобрести клапан-отсекатель с

резьбой присоединения М14х1,5. Клапан устанавлива-

ется на узел управления для перекрытия подачи керо-

сина, в случае разрыва керосиноподающего рукава.

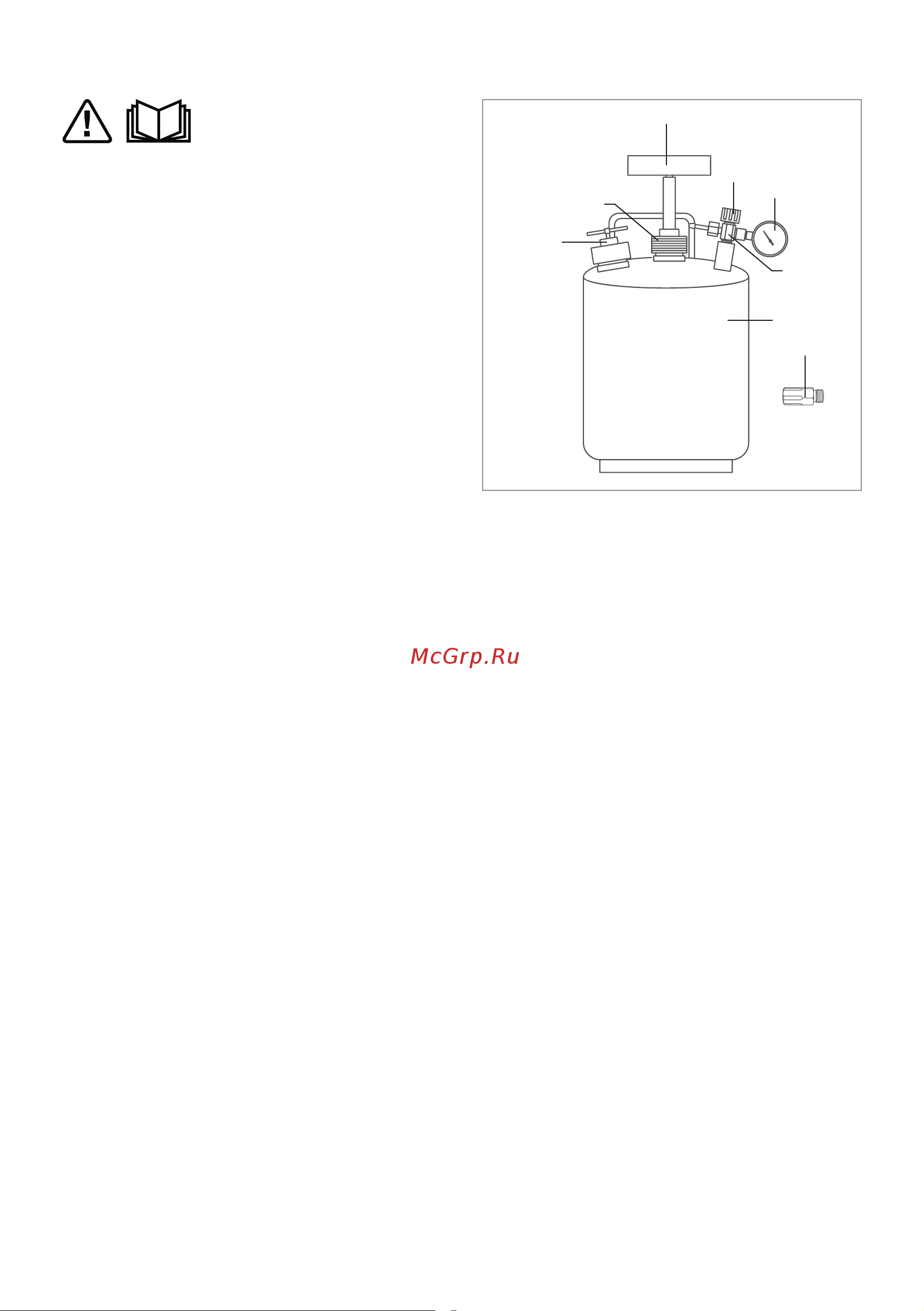

1. Корпус бачка

2. Манометр

3. Узел управления

4. Вентиль подачи топлива

5. Крышка крепления колбы насоса

6. Шток насоса с рукояткой

7. Заливная крышка с выпускным краном давления

8. Клапан-отсекатель (приобретается отдельно)

Перед использованием оборудования необходимо

внимательно ознакомиться с руководством по эксплу-

атации, соблюдать указания на технических шильдах и

требования техники безопасности.
