Жабық (жинақтау) жүйесі Ашық (ағын) жүйесі

Бекіткіш клапанын жылытқыш пен қайтару қорғауыш клапаны арасында

қоса орнатуға болмайды, себебі осылай Сіз қайтару сақтандырғыш

клапанының жұмысын мүмкін емес етесіз.

Сужылытқышын суқұбыры желісіне, егер желідегі қысымы ноимнальдіден төмен

болса, редукциондық клапанысыз қосуға болады. Егер желідегі қысымы

номинальдіден жоғары болса, редукциондық клапанын пайдалану міндетті.

Электр желісіне қосу алдында сужылытқышты мәндетті түрде суға

толтыру қажет. Алғашқы рет толтыру барысында қоспалауыштағы ыстық

судың кранын ашыңыз. Су қоспалауы шты ң науасы арқы лы келіп

бастағанда, жылытқыш толтырылған болады.

ЭЛЕКТРЖЕЛІСІНЕ ҚОСУ

Электржелісіне қосу алдында сужылытқышқа 1,5 мм

(H05VV-F 3G 1,5 мм

)

минимальді қимасы бар жалғауыш шнурын салу қажет және қорғауыш қақпағын

жабу керек.

Жылытқышты электржелісіне қосу электр желілеріне арналған стандарттарға

сәйкес жүзеге асырылуы керек. Сужылытқыш пен сымның арасында барлық

полюстерін қоректену желісінен ұлттық ережелеріне сәйкес сөндіруді

қамтамасыз ететін құрылғы орнатылуы керек.

676541 2 3

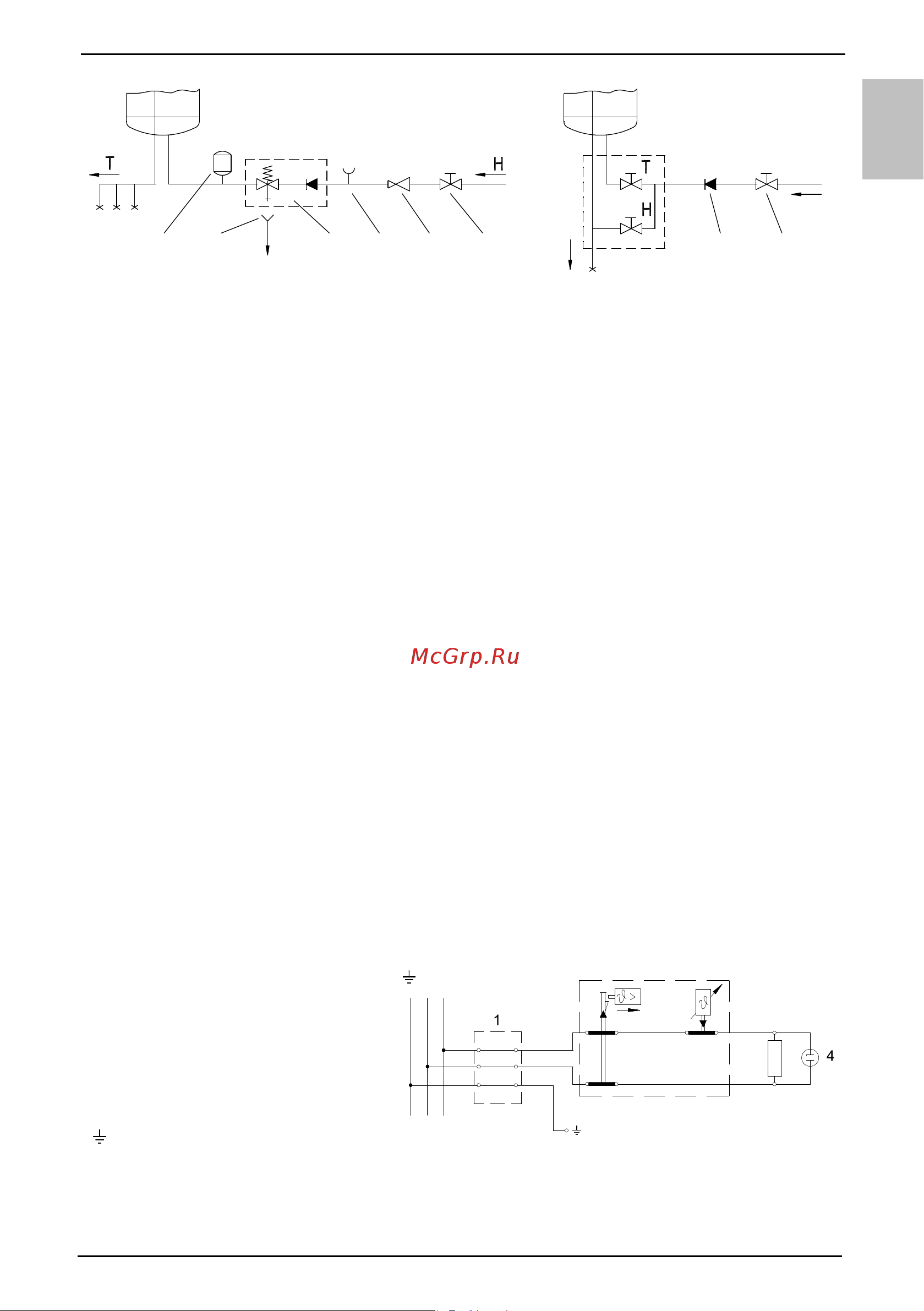

Аңыз:

1 - Кеңейткіш багы

2 - Науаға қосу бар құйғыш

3 - Сақтандырғыш клапаны

4 - Сынақтау саптамасы

5 - Қысымының редукциондық клапаны

6 - Бекіткіш клапаны

7 - Қайталамайтын клапан

H - Суық су

T - Ыстық су

230 V~

Электрсхемасы

Аңыз:

1 - Жалғайтын қапсырмасы

2 - Термостат қосполюсты жылу

сақтандырғышы

3 - Жылытқыш

4 - Бақылау лампышасы

L - Фазалық өткізгіші

N - Бейтарап өткізгіші

- Қорғауыш өткізгіші
