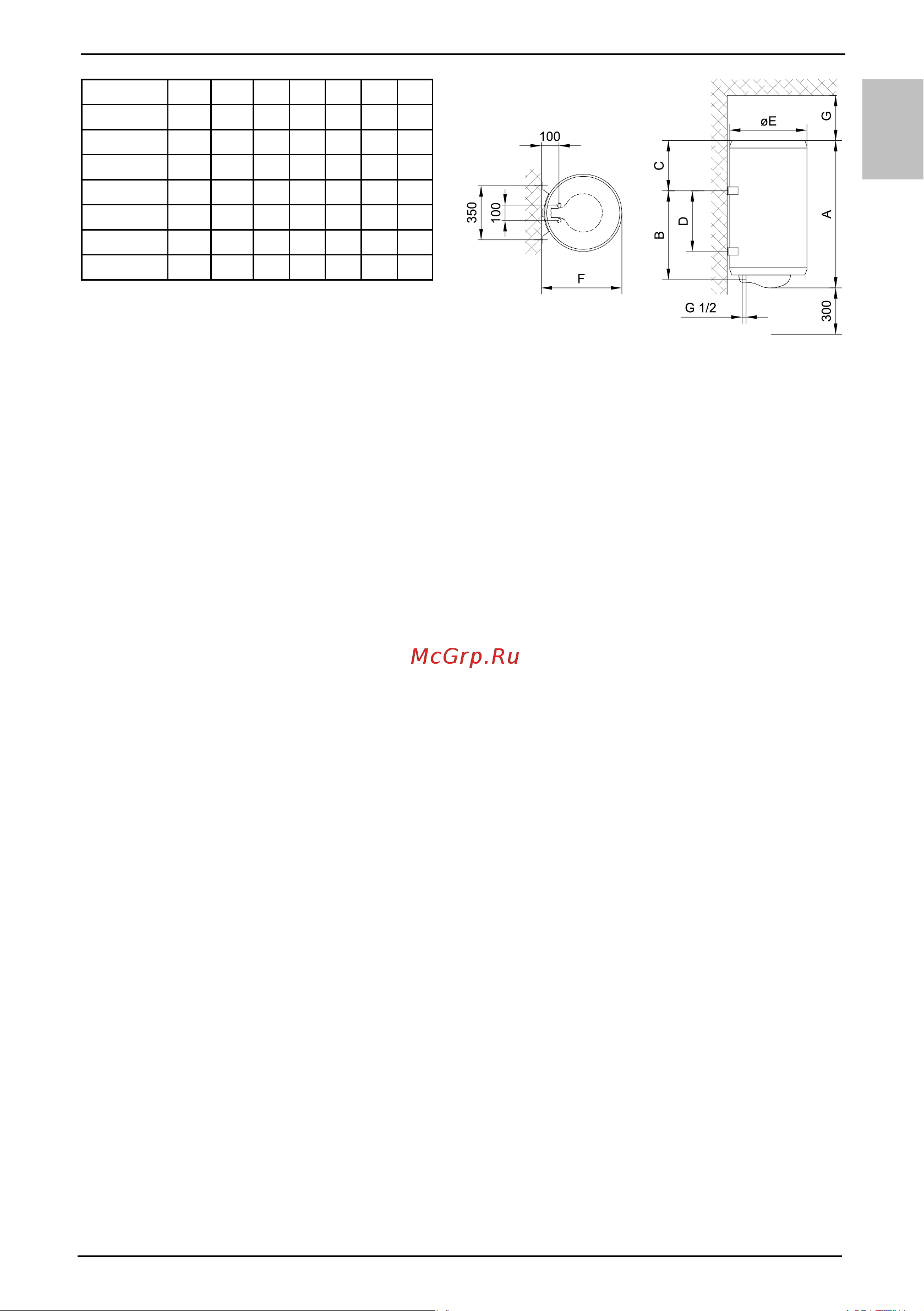

Приєднувальні і монтажні розміри

водонагрівача [мм]

ПІДКЛЮЧЕННЯ ДО ВОДОПРОВІДНОЇ МЕРЕЖІ

На трубах водонагрівача кольором позначені вхід і вихід води. Постачання

холодної води позначено синім кольором, вихід гарячої позначений червоним. З

міркувань безпеки вхідну трубу необхідно обладнати запобіжним клапаном, який

запобігає перевищенню номінального тиску в баці більше, ніж 0,1 МПа. Підігрів

води у водонагрівачі спричиняє підвищення тиску в баці до рівня, обмеженого

запобіжним клапаном. Вода не може повертатися у водопровідну систему, тому

результатом цього може бути крапання на виході запобіжного клапана. Цю воду

можна спрямувати у каналізаційну мережу, під’єднавши дренажну трубку до

запобіжного клапана. Під’єднана трубка до виходу запобіжного клапану, повинна

бути встановлена вертикально і не піддаватись впливу низьких температур. У

випадку, якщо існуюча система трубопроводу не дозволяє відводити воду, яка

крапає, в каналізацію, можна встановити 3-літровий розширювальний контейнер

на вхідну трубку водонагрівача. Через кожні 14 днів необхідно переконатися, що

зворотний-запобіжний клапан функціонує належним чином. Для перевірки

необхідно відкрити вихід зворотного-запобіжного клапана, повернувши важіль

або гайку клапана (залежно від його типу). Клапан функціонує нормально, якщо

вода тече з вихідного отвору, коли вихід відкритий.

Між водонагрівачем і незворотним-запобіжним клапаном, неможна

додатково встановлювати незворотний клапан, тому що це блокуватиме

роботу запобіжного клапана.

Водонагрівач можна підключати до водопровідної мережі в будинку без

редукційного клапана, якщо тиск в мережі нижчий за 0,8 МПа. Перед

електричним під’єднанням водонагрівач необхідно наповнити водою. При

першому наповненні відкрийте кран гарячої води на змішувачі. Коли прилад

наповнений, зі змішувача починає литися вода.

A B C D E F G

TGR 30 N 468 275 173 - 454 461 80

TGR 50 N 570 365 185 - 454 461 130

TGR 80 N 775 565 190 - 454 461 180

TGR 100 N 935 715 200 - 454 461 260

TGR 120 N 1090 865 205 - 454 461 260

TGR 150 N 1305 1065 220 - 454 461 260

TGR 200 N 1514 1050 444 800 500 507 260
