6.3 Крепление

- Выберите подходящее место в соответствии с указанными ниже

размерами, просверлите отверстия под анкерные болты

соответствующего диаметра и глубины. Отверстия должны располагаться

на одном уровне. Количество отверстий должно соответствовать

количеству точек крепления, предусмотренных на водонагревателе.

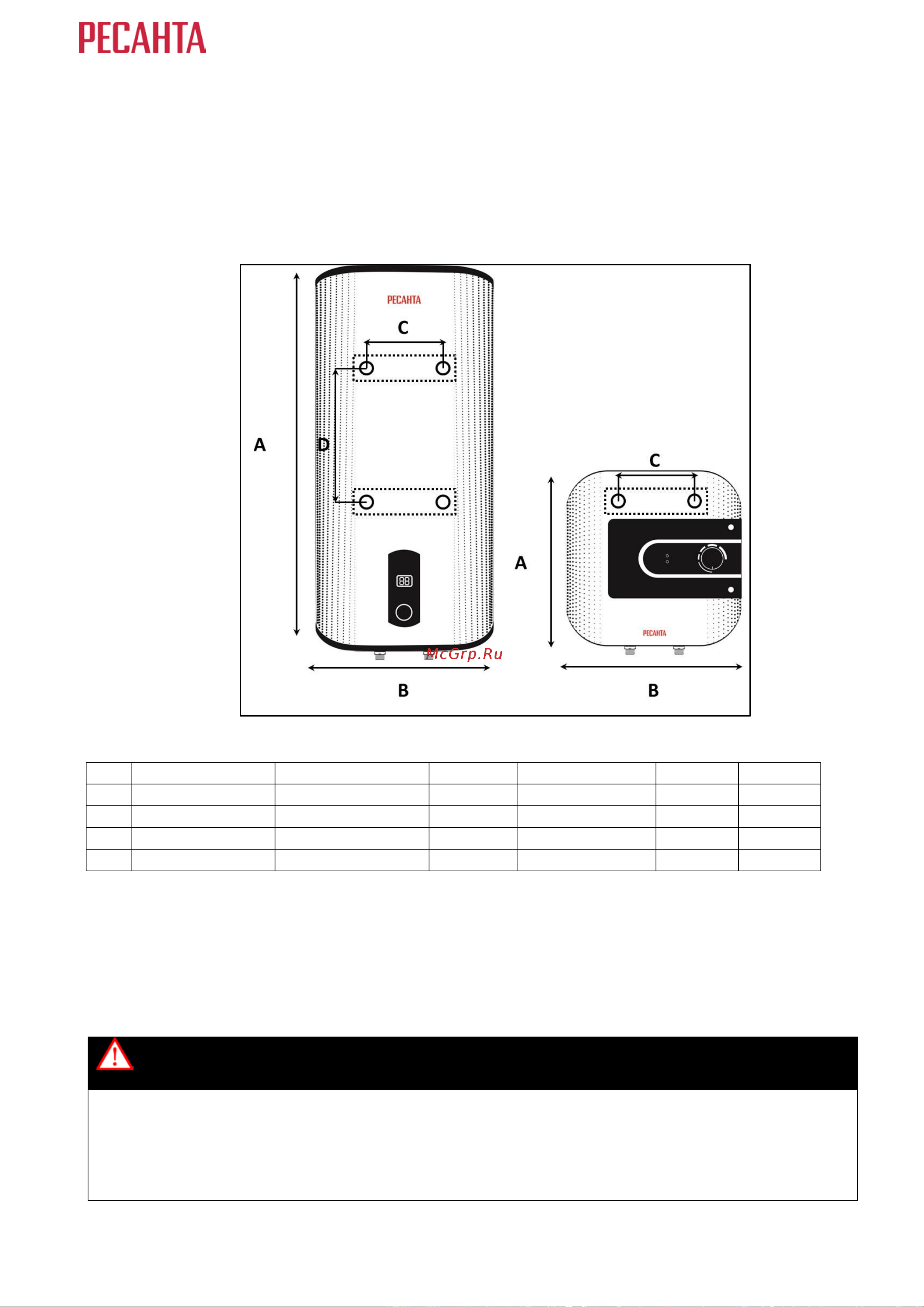

Рис. 3. Размеры водонагревателей и точки крепления

ВН-10В / ВН-10Н

ВН-15В / ВН-15Н

ВН-30В

ВН-50В / ВН-50А

ВН-80В

ВН-100В

335 мм

355 мм

550 мм

870 мм

970 мм

1200 мм

335 мм

355 мм

436 мм

495 мм

66 мм

216 мм

256 мм

240 мм

500 мм

450 мм

550 мм

Таб. 3. Замеры для креплений

- Установите анкерные болты с крюками в просверленные отверстия.

- Подвесьте водонагреватель за кронштейны корпуса на крюки

анкерных болтов. Убедитесь в том, что нагреватель надежно закреплен.

Внимание!

Конструкция стены должна выдерживать двойную массу водонагревателя,

наполненного водой.

При наличии двух или трёх кронштейнов крепления, крепление водонагревателя за один

из нескольких предусмотренных кронштейнов не допускается.
