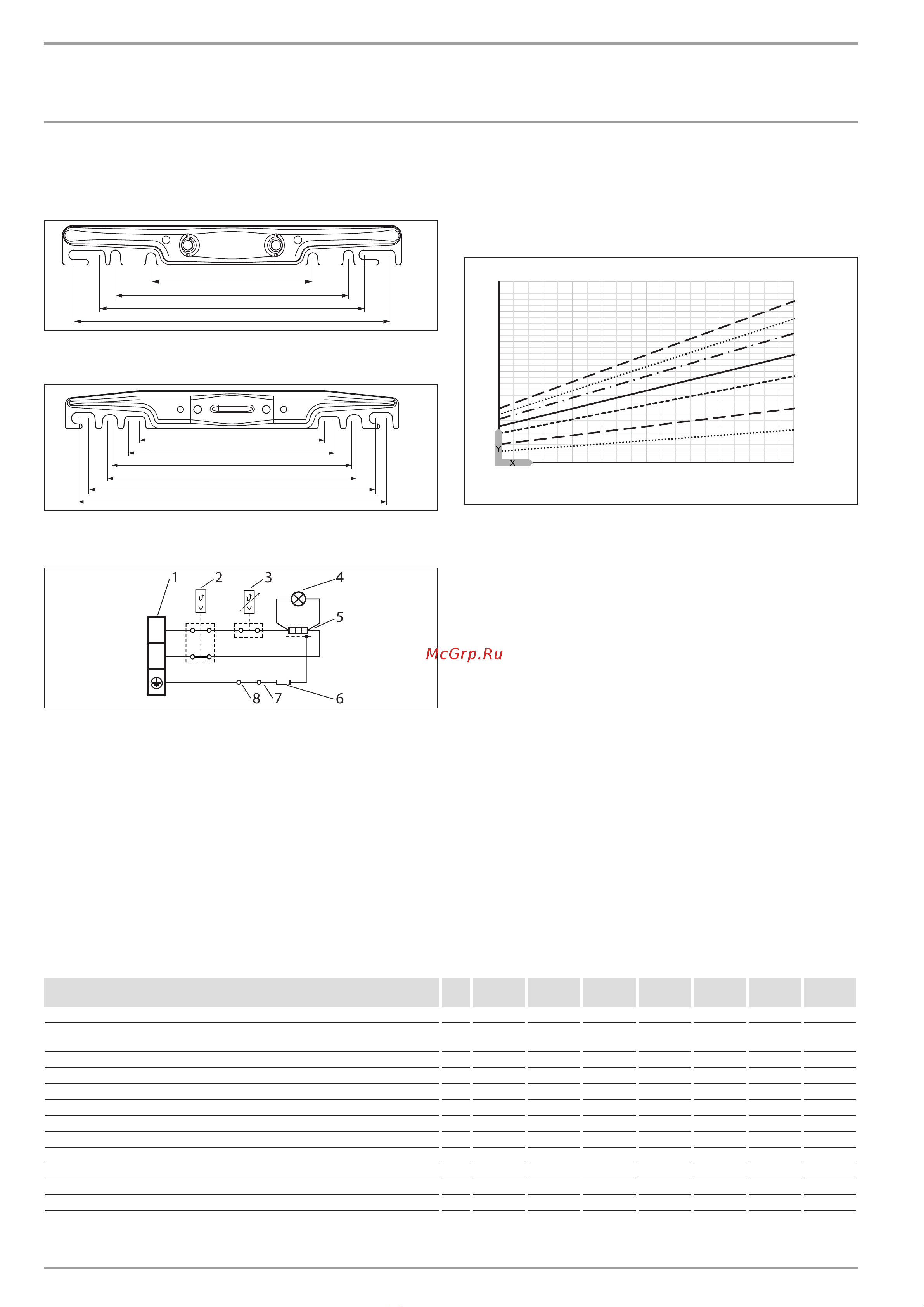

90 | PSH Trend www.stiebel-eltron.com
МОНТАЖ
Технические характеристики
Планка для подвешивания
30 - 50 л
184
265
300
360
80�02�07�0005
80–200л
450
415
360
350
300
265
80�02�07�0006
15.2 Электрическая схема
N
L
21 3 4
5
678
85�02�07�0010
1 Соединительная клемма
2 Предохранительный ограничитель температуры
3 Регулятор температуры
4 Сигнальная лампа индикации рабочего режима
5 Нагревательный элемент
6 сопротивление 560Ом
7 Анод
8 Бак
15.3 Характеристики энергопотребления
Характеристики изделия отвечают регламентамЕС, при-
нятым согласно Директиве, устанавливающей требования
к экологическому проектированию изделий, связанных с
энергопотреблением (ErP).
PSH 30
Trend
PSH 50
Trend
PSH 80
Trend
PSH 100
Trend
PSH 120
Trend
PSH 150
Trend
PSH 200
Trend
232080 232081 232082 232083 232084 232085 232086
Производитель STIEBEL
ELTRON
STIEBEL
ELTRON
STIEBEL
ELTRON
STIEBEL
ELTRON
STIEBEL
ELTRON
STIEBEL
ELTRON
STIEBEL
ELTRON
Профиль нагрузки S M M L L L XL
Класс энергоэффективности C C C C C C C
Энергетический КПД % 34 37 36 38 38 37 38
Годовое потребление электроэнергии kWh 544 1386 1412 2716 2723 2763 4367
Заданная на заводе температура °C 60 60 60 60 60 60 60
Уровень звуковой мощности дБ(A) 15 15 15 15 15 15 15
Возможность эксплуатации исключительно в периоды низкой нагрузки - - - - - - -
Функция Smart - - - - - - -
Суточное потребление электроэнергии kWh 2.591 6.451 6.603 12.583 12.622 12.861 20.133
Объем накопителя л 30 50 80 100 120 150 192
15.4 Диаграмма нагрева
Длительность нагрева зависит от емкости резервуара, тем-
пературы холодной воды и мощности нагрева.
Диаграмма нагрева при температуре холодной воды 15°C:
0
1
2
3
4
5
6
35 45 55 65 75
1
2
7
6
5
4
3
D0000037214
X Настройка температуры [°C]
Y Время нагрева [ч]
1 200л
2 150л
3 120л
4 100л
5 80 л
6 50л
7 30л
15.5 Возможные неисправности
При неисправности температура при 0,6 МПа может повы-
шаться до 95°C.
