Рис. 3 / Fig. 3 / Рис. 3 / 3 сур. / Resim 3

Описание Риc. 2 / Description Fig. 2 / Опис Рис. 2 / 2 сур. сипаттамасы / Tanım Resim 2

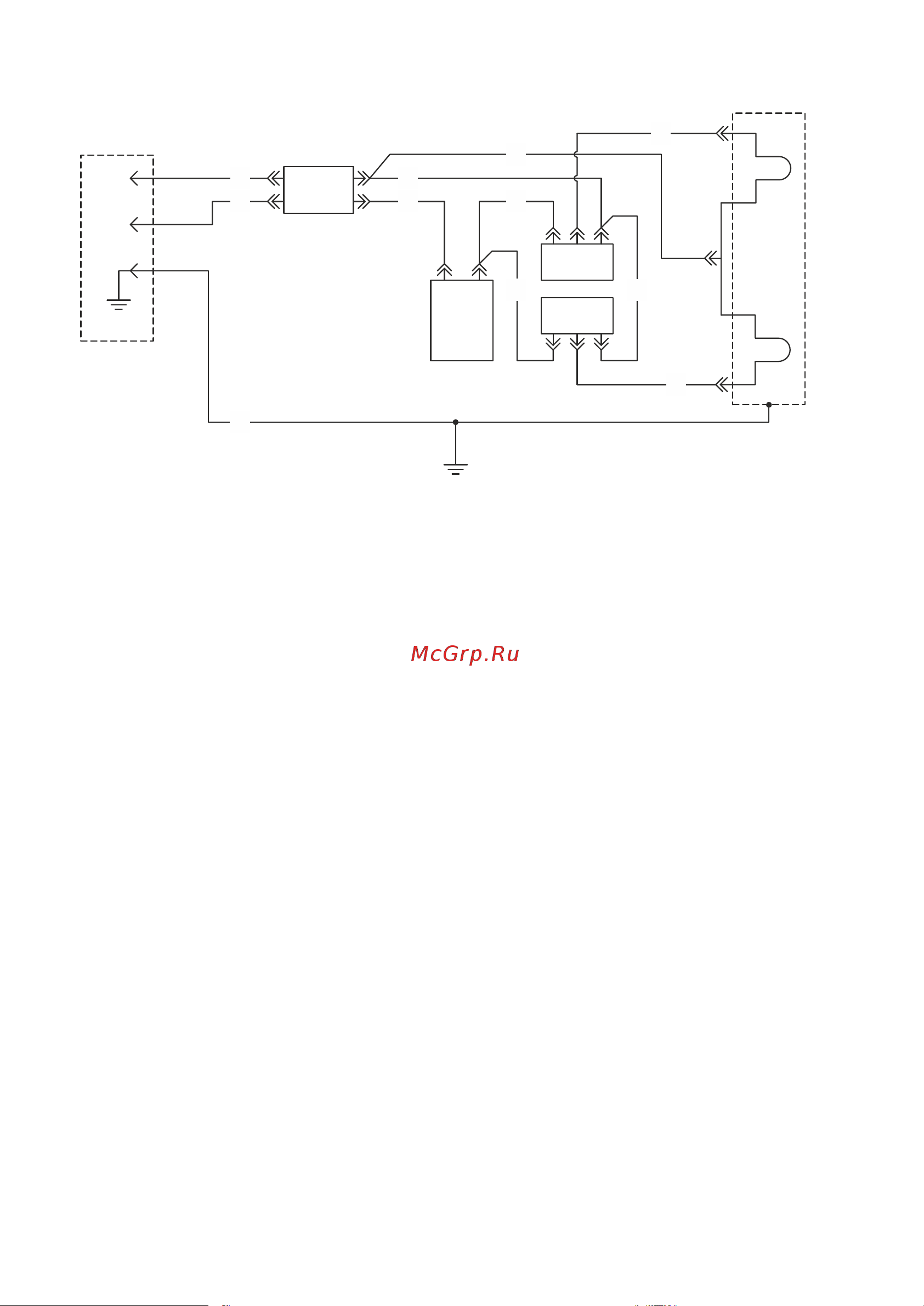

Схема электрических соеденений / Wiring diagram / Схема електричних з'єднань/

Электрлік қосылыстар сұлбасы / Elektrik bağlantısı şeması

Вилка стандарт С4 двухполюсная на 16 А, 250 В с двойными заземляющими контактами /

C4 standard plug, bipolar 16 A, 250 V with double grounding terminal / Вилка стандарт С4

двополюсна на 16 А, 250 В з подвійними заземляючими контактами / Қосарлы жерге

тұйықтайтын түйіспелері бар 16 А, 250 В есептелген екі полюсті С4 стандартты айыр / C4

standart fiş, iki kutuplu 16 A, 250V, iki topraklamalı kontaklı

Голубой / Sky blue / Блакитний / Көгілдір / Gökyüzü mavisi

Коричневый / Brown / Коричневий / Қоңыр / Kahverengi

Желто-зеленый / Yellow-green / Жовто-зелений / Сары-жасыл / Sarı-yeşil

Желтый / Yellow / Жовтий / Сары / Sarı

ТЭН, 1,5 кВт, 230 В / THE 1,5 kW 230 V / ТЕН, 1,5 кВт, 230 В / ТЭЖ, 1,5 кВт, 230 В / Boru

şeklindeki elektrkli ısıtıcı 1,5 kWt, 230 V

ТЭН, 1,0 кВт, 230 В / THE 1,0 kW 230 V / ТЕН, 1,0 кВт, 230 В / ТЭЖ, 1,0 кВт, 230 В / Boru

şeklindeki elektrkli ısıtıcı 1,0 kWt, 230 V

Термостат / Thermostat / Термостат / Термостат / Termostat

Выключатель одноклавишный круглый с индикацией включения на ,(режим 10 А, 250 В «I»)

/ Single-key switch with indication of switching on, 10 A, 250V, («I») / iшний Вимикач одноклав

круглий з ю включення на (режим Домалақ бір клавишты iндикацiϵ 10 А, 250 В «I») /

сөндіргіш қосу индикациясымен тəртібі10 А, 250 В («I» ) / Tek düğmeli yuvarlak anahtar

çalıştırma göstergesi ile 10 A, 250V (rejim 'I')

Рис. 2 / Fig. 2 / Рис. 2 / 2 сур. / Resim 2

Выключатель одноклавишный круглый с индикацией включения на 10 А, 250 В,(режим «II»)

/ Single-key switch with indication of switching on, 10 A, 250 V, («II») / Вимикач одноклавiшний

круглий з iндикацiϵю включення на 10 А, 250 В (режим «II») / Домалақ бір клавишты

сөндіргіш 10 А, 250 В қосу индикациясымен («II» тəртібі) / Tek düğmeli yuvarlak anahtar

çalıştırma göstergesi ile 10 A, 250 V (rejim 'II')

Ограничитель температуры на 20 А, 250 В, 95°С / Temperature limiter, 20 A, 250 V, 95°C /

Обмежувач температури на 20 А, 250 В, 95ºС / Температура шектегіші 20 А, 250 В, 95°С /

Sıcaklık sınırlayıcısı 20 A, 250 V, 95°С

Корпус ЭВН/ EWH casing / Корпус ЕВН / ЭВН корпусы / Elektrikli su ısıtıcısı gövdesi

6 7
