IM2019

5. Нагревательный элемент

6. Правая комбинированная защитная крышка

7. Трубка датчика термостата

8. Комбинированный предохранительный клапан (требуется обязательная установка на

патрубок подачи холодной воды) Поз. А

9. Аварийный слив избыточного давления воды (При работе водонагревателя возможно

подтекание воды из отверстия аварийного слива. Это нормально)

10. Входной патрубок с рассекателем

11. Патрубок выхода горячей воды

12. Патрубок резервного слива воды (может быть использован для слива воды в момент

чистки внутренней поверхности резервуара при его техническом обслуживании)

13. Защитный магниевый анод

14. Теплоизоляционный слой из пенополиуретана

15. Внешний декоративный корпус

16. Панель управления

17. Термовыключатель

18. Сетевой шнур с УЗО и вилкой

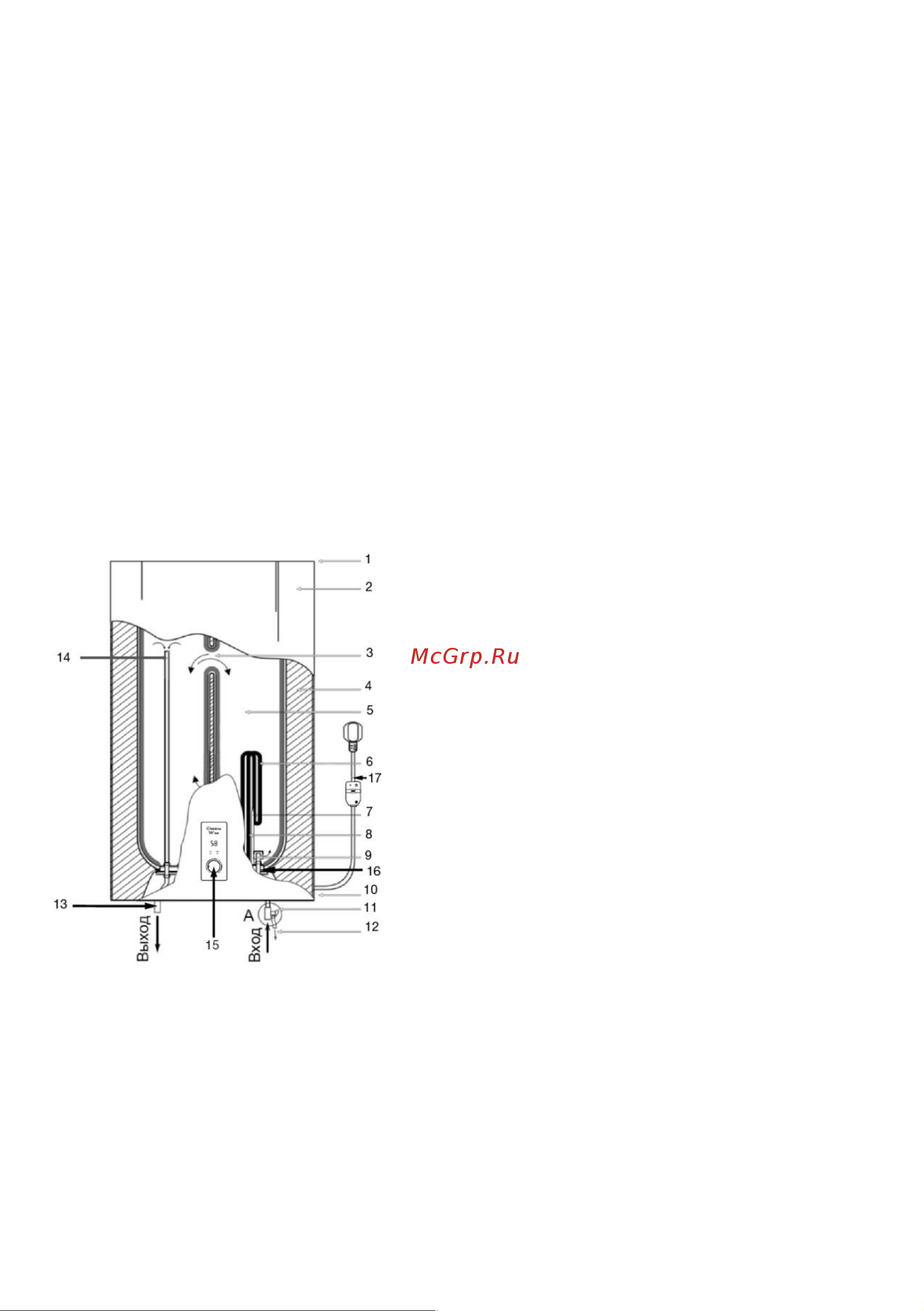

На рисунке 4 представлено устройство водонагревателя вертикального типа серии

SWH FSM9

Рисунок 4*

*Изображение приведено в качестве справочной информации и может отличаться от реального

прибора

1. Верхняя комбинированная защитная крышка

2. Внешний декоративный корпус

3. Система переливов

4. Теплоизоляционный слой из пенополиуретана

5. Внутренний резервуар

6. Нагревательный элемент

7. Трубка датчика термостата
