Мебелик М 9 металлик 2132 Инструкция к Вешалке напольной М 9 онлайн

ТЕЛ.: 8(499)124-00-33, 124-77-17, WWW.MEBELIK.RU

117218, Москва, ул. Кржижановского, д.15, корп.5 , офис 508

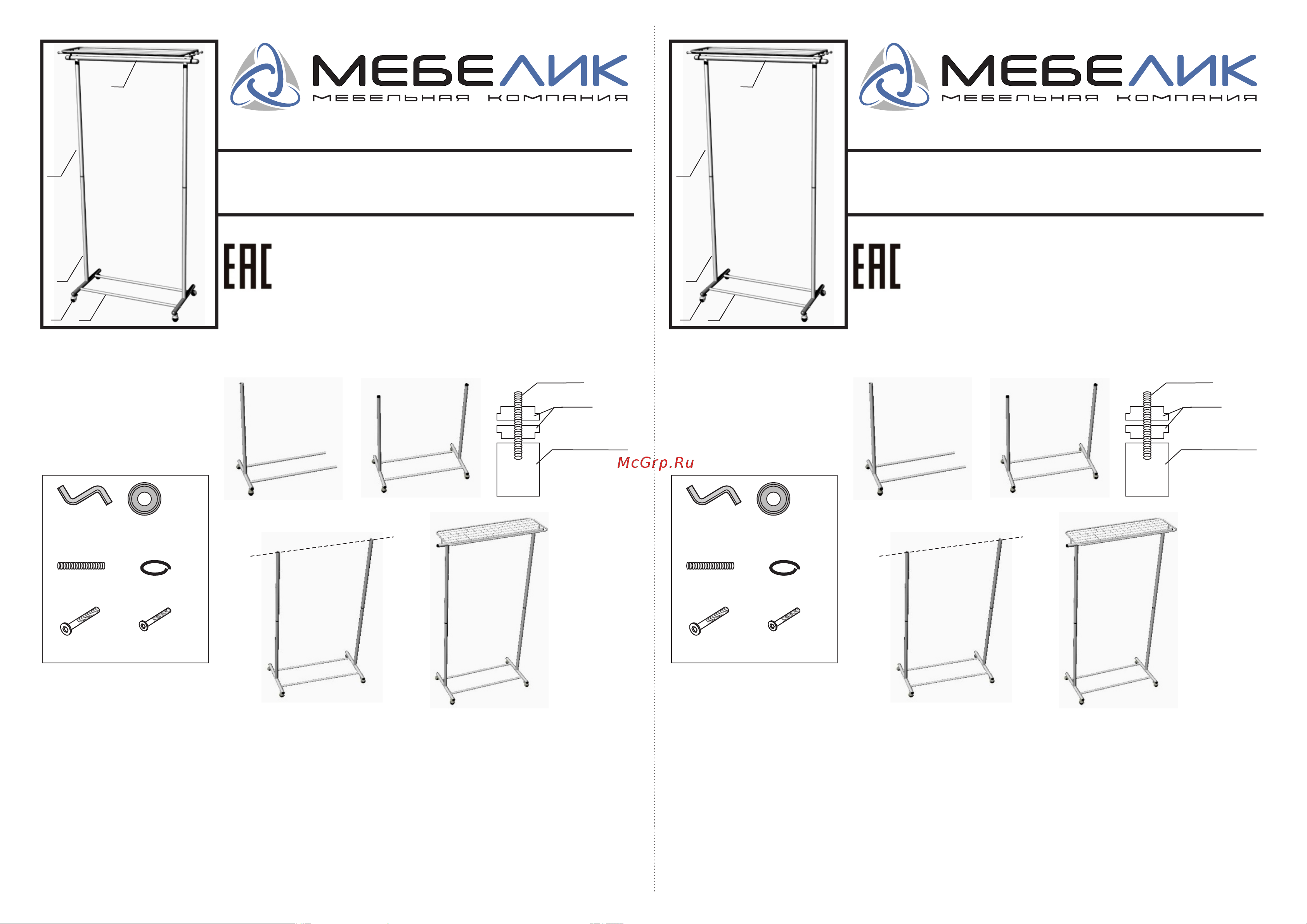

Вешалка напольная

на колёсных опорах

1. Нижняя стойка;

2. Нижняя перекладина;

3. Верхняя стойка;

4. Верхняя перекладина с

рамкой;

5. Колесная опора.

Комплектация

рис.1

рис.4

8.Шпилька

М8х90 - 2шт.

6. Ключ

№4 - 1 шт.

7. Шайба - узел разрыва

d30мм. - 4шт.

9. Шайба гроверная

М8 - 2 шт.

10. Винт М6х30 - 4 шт.

11. Винт М6х50 - 2 шт.

1

2

3

4

1. Прикрутите колёсные опоры (5) к нижней стойке (1), используя гроверную шайбу (9) (рис. 1);

2. Возьмите нижнюю стойку(1), вставьте в неё нижние перекладины(2) и поочерёдно прикрутите их с помощью ключа(6) винтов

(10) (рис.1);

3. К получившейся конструкции, аналогичным образом прикрутите вторую нижнюю стойку (1) (рис.2);

4. Вкрутите в нижние стойки (1) шпильки (8). Наденьте на каждую шпильку по две шайбы(7) (первую шайбу следует надевать

меньшим диаметром вниз, вторую шайбу меньшим диаметром вверх) (рис3);

5. Накрутите на шпильки (8) верхние стойки (3) (рис.4), так чтобы фрезеровки на обеих стойках находились на одной оси (рис.4);

6. Положите на верхние стойки (3) верхнюю перекладину с рамкой (4) так, чтобы перекладина легла во фрезеровки

стоек (при необходимости немного разверните стойки). Прикрутите верхнюю перекладину к верхним стойкам (3) при помощи ключа

(6) и винтов (11) (рис.5).

рис.3

Инструкция по сборке

Шайбы (7)

Шпилька (8)

Нижняя стойка (1)

рис.2

!Старайтесь равномерно распределять нагрузку по всей площади вешалки!

!Не кладите на край рамки (4) тяжелые вещи!

!Максимально распределенная нагрузка на вешалку - 80кг!

М9

5

рис.5

ГОСТ 16371-2014 “Мебель. Общие технические условия”

ГАРАНТИЙНЫЙ СРОК - 24 месяца со дня приобретения.

СРОК СЛУЖБЫ при правильной эксплуатации - не менее 5 лет

Почта для отзывов: bez-braka@mail.ru
