Page:2/2

100 à 160

190 à 220

185

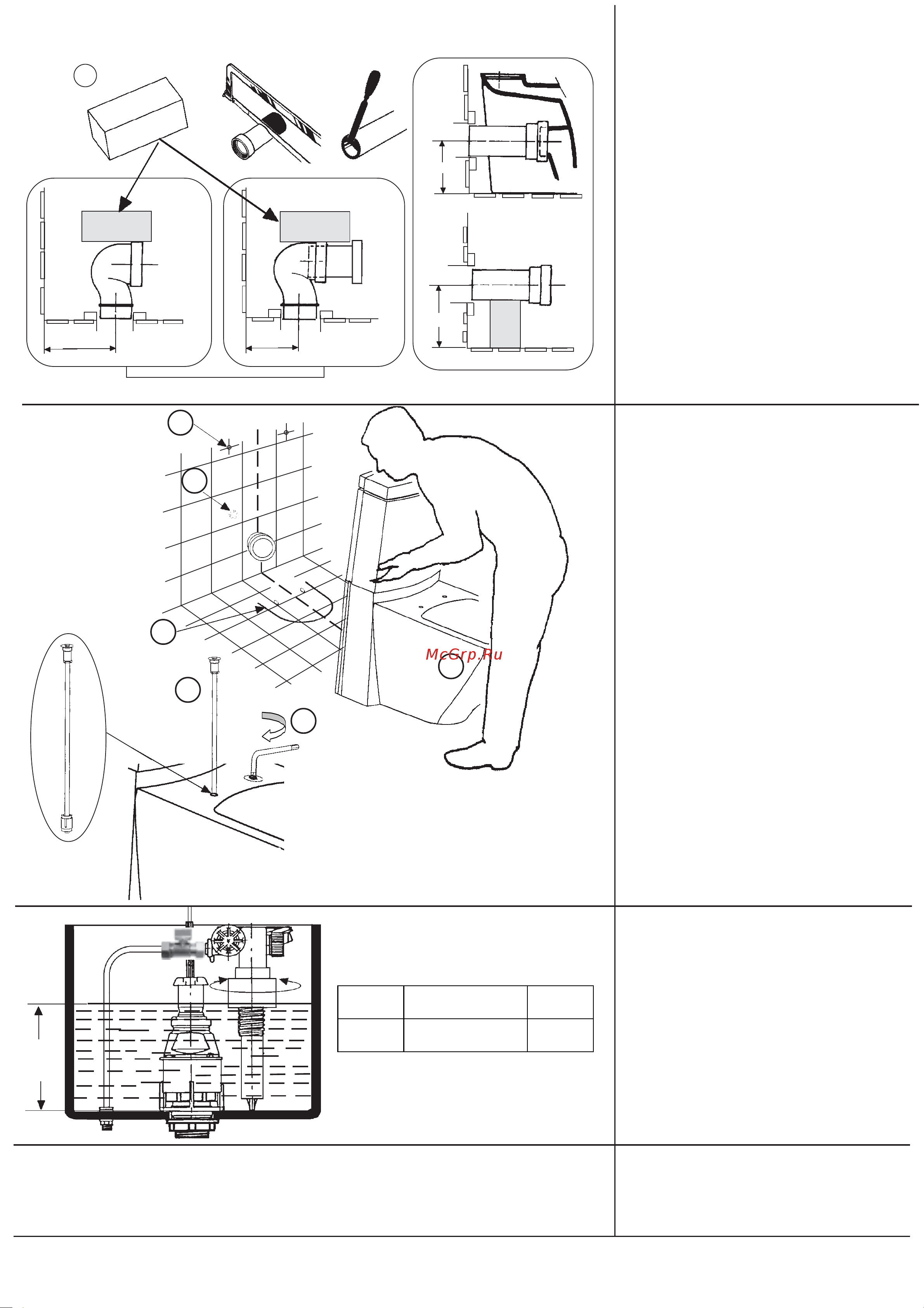

-Mise en place du raccordement

-Outlet connection

-Colocacion del codo o tubo

Réf. pièce H

FR E1416 190

-Réglage niveau d'eau

-Ajust the water level

-Regulacion nivel de agua

-A= approcher l'ensemble au mur

-B= brancher le flexible

-C= ajuster le pied de la cuvette sur

le traçé au sol

-D= engager à fond les 2 tiges

-E= visser les inserts (clé 6 pans de 6)

-F= fixer au mur le réservoir

-A= approach the wc suite near the wall

-B= connect the flexible

-C= slide the wc to the drawing on

the floor

-D= put the two fixing rods in the

seat holes

-E= tighten the inserts

-F= tighten the tank on the wall

-A= acercar el inodoro de la pared

-B= connectar el flexible

-C= ajustar el inodoro sobre el marcado

al suelo

-D= colocar las canas de fijacion dentro

agujeros de fijacion del asiento

-E= atornillar los inserts

-F= atornillar la cisterna a la pared

-Mise en place de la cale

-Position the expanded polystirene

piece A

-Colocacion de la barra A

-Mettre en place l'abattant (voir notice jointe avec abattant)

-Fix the toilet seat (see installation guide included with the toilet seat)

-Colocar el asiento (ver instruccionnes de montaje del asiento)
