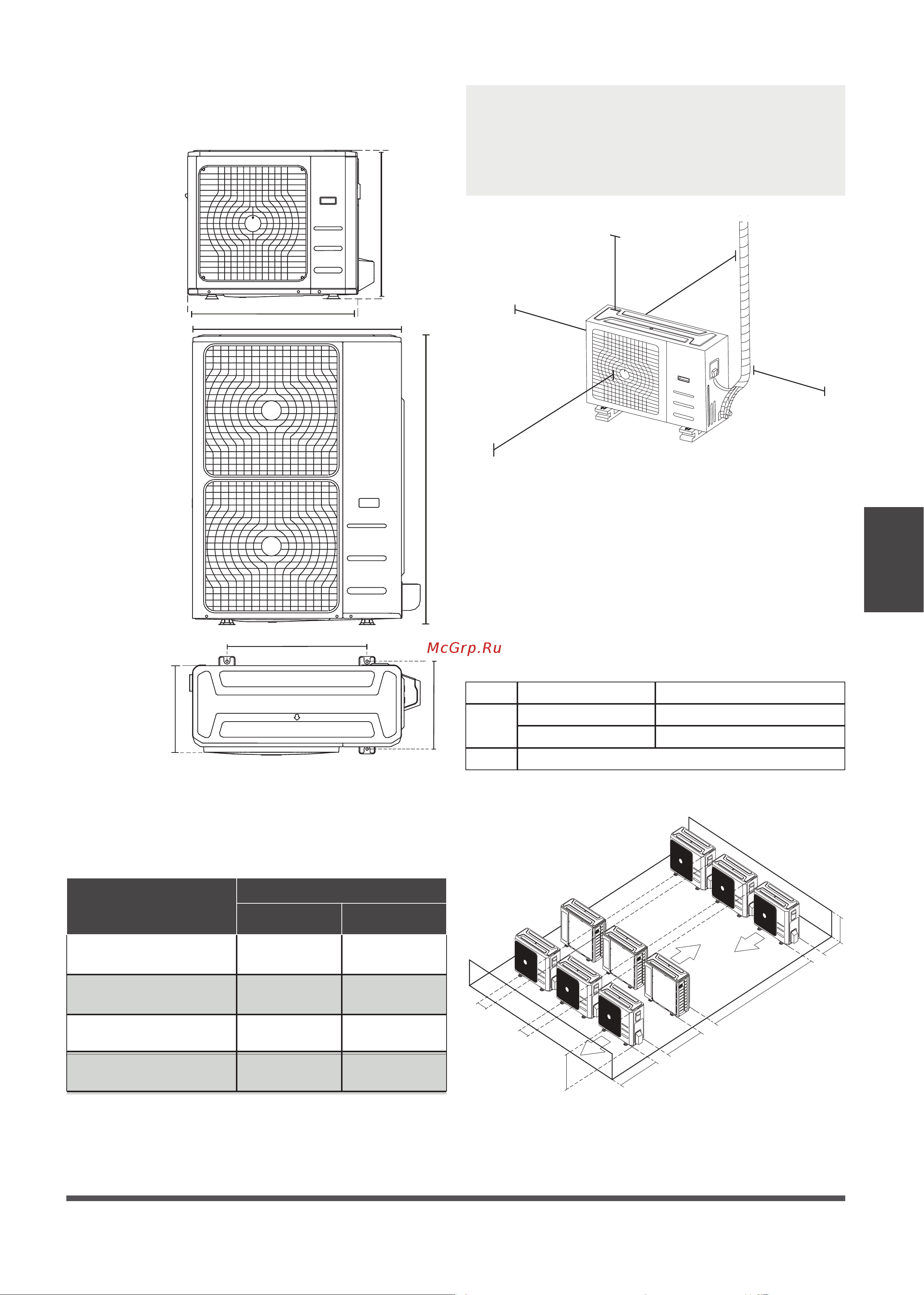

Рис. 5.4

Рис. 5.5

Рис. 5.6

Инструкции

по монтажу

наружного блока

Outdoor Unit

Installation

A

B

D

W

H

W

H

Наружный блок сплит-системы

(согласно рис.5.4, 5.5, 5.6,5.7, и таблице 5.1)

Таблица 5.1 Габариты и установочные размеры

наружного блока сплит-системы (мм)

Размеры

наружного блока

W x H x D

Установочные размеры

Расстояние А Расстояние В

Рис. 5.7

Рис. 5.8

M

N

P

(A) (B)

L

H

A

ПРИМЕЧАНИЕ: Минимальное расстояние меж-

ду наружным блоком и стенами, указанное

в инструкции по монтажу, не распространяет-

ся на герметичные помещения. Как минимум

с трех сторон (M, N, P) корпус наружного блока

ничто не должно загораживать (рис. 5.7).

Рядная установка

Таблица 5.3 Соотношение между размерами

H, A и L

L A

L H

L 1/2H не менее 25 cm / 9.8”

1/2H < L H не менее 30 cm / 9.8”

L > H Не может быть установлено

не менее

25 cm / 9.8”

не менее

25 cm / 9.8”

не менее

150 cm / 59”

не менее

60 cm / 23.6”

не менее 300 cm / 118”

200 cm / 78” спереди

30 cm / 11.8” от задней стены

60 cm / 23.6” справа

30 cm / 11.8” слева

60 cm / 23.6” сверху

805x545x330

900x1170x350

890x673x342

946x810x410

317

378

354

403

511

590

663

673
