6 Тв5.179.073 РЭ (Редакция 2) 2021
2.4 Комплект поставки
Наименование
Кол.
Вариант поставки модуля
ТВ-
5040N_1
ТВ-
5040N_3
ТВ-
5040N_3n
ТВ-
8060N_1
ТВ-
8060N_3
Модуль взвешивающий в сборе
1
+
+
+
+
+
Регулировочная опора
4
+
+
+
+
+
Паспорт
1
+
+
+
+
+
Руководство по эксплуатации*
1
+
+
+
+
+
Стандартная стойка крепления весового
терминала
1
+
+
Укороченная стойка крепления весового
терминала
1
+
Кабель удлинительный
1
+
+
Набор креплений для стандартной стойки
1
+
+
Набор креплений для укороченной стойки
1
+
*В электронном виде на сайте www.massa.ru
2.5 Конструкция

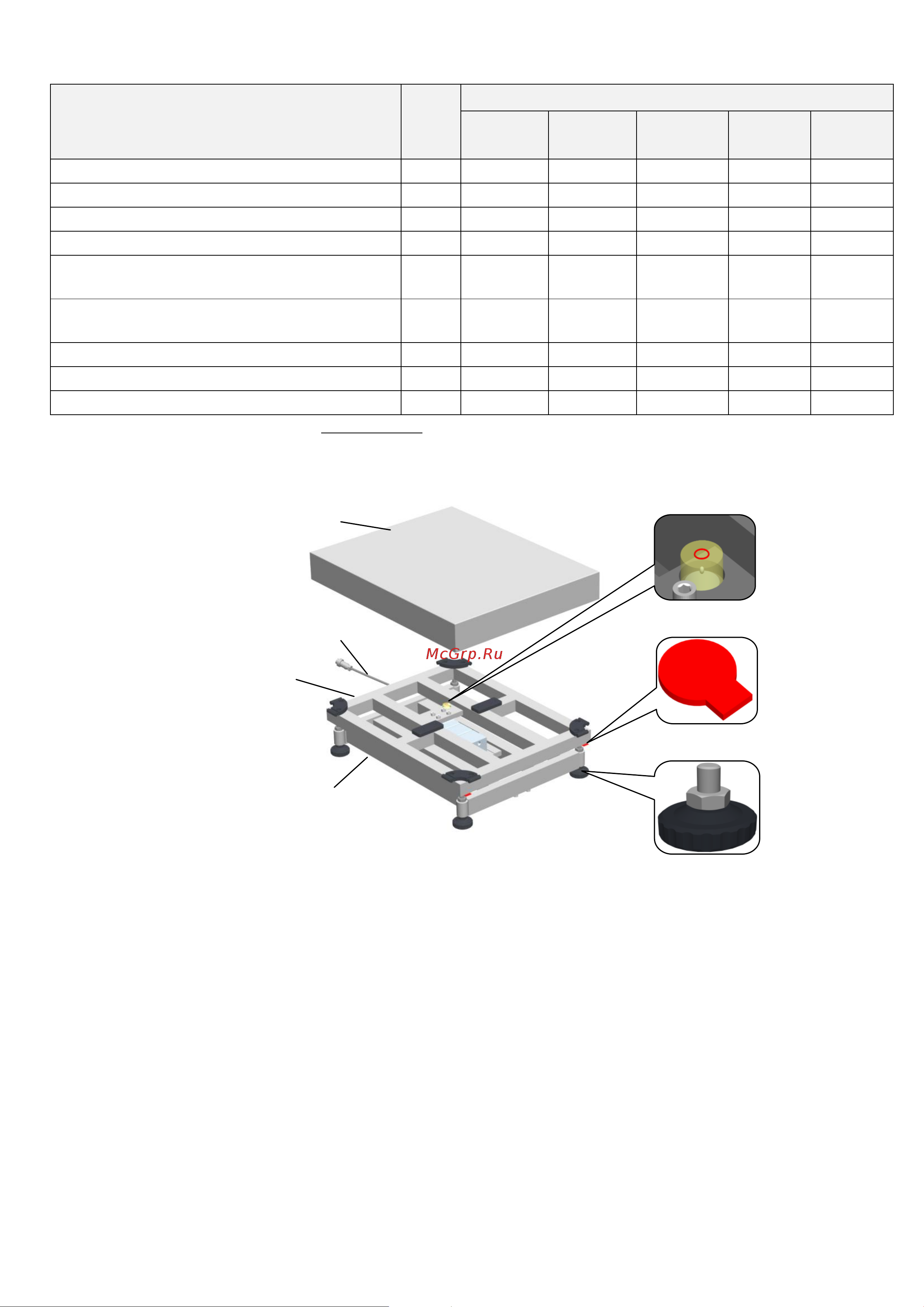

Рисунок 1 – Конструкция модуля
3. ПОДГОТОВКА К РАБОТЕ
3.1 Распаковка
3.1.1 Аккуратно извлеките модуль из упаковки и убедитесь в отсутствии наружных повреждений.
3.1.2 Проверьте комплектность поставки (см. раздел 2.4).
3.1.3 Снимите грузоприемную платформу.
3.1.4 Переверните модуль и вверните регулировочные опоры (4 шт.) (см. рис. 1).
3.2 Сборка
Модуль рекомендуется устанавливать на ровной горизонтальной поверхности, не подверженной
вибрациям.
3.2.1 Сборка модуля со стойкой крепления весового терминала
Набор креплений для стандартной и укороченной стойки включает:
ключ шестигранный 5 (1 шт.);
болт М6 (4 шт.);
шайбу М6 (4 шт.);
винт М5 (2 шт.);
Ампула уровня
Транспортировочные
вкладыши
Корпус
Основание
Кабель
Грузоприемная
платформа
