Бойлеры косвенного нагреваБойлеры косвенного нагрева www.rommer.ruwww.rommer.ru
6 7
МОНТАЖ С ЦИРКУЛЯЦИОННЫМ НАСОСОМ
Этот способ монтажа предлагается производителем. Циркуляционный насос обеспечивает
хорошее КПД теплообменника. Управление насосом загрузки бойлера осуществляется через
термостат бойлера. Термостат даёт возможность регулировать температуру бытовой горячей
воды. В случае, если в котле имеется функция управления нагревом, необходимо установить
термодатчик в туже гильзу, что и чувствительный элемент штатного термостата (термодатчик не
входит в комплект бойлера и является комплектующим котла).
Пподключение к отопительному контуру можно осуществлять исключительно по рисункам
1а-2а. Соединение теплообменника 1” наружной резьбы. Рекомендуется использовать сталь-
ные или пластиковые трубы. Перед заполнением, систему необходимо промывать с помошью
циркуляции воды для удаления загрязнений. Запрещается производить монтаж насоса путем
подсоединения разъемных соединений на патрубки теплообменника без использования трубы.
Максимально допустимая температура теплоносителя, подаваемого в теплообменник не может
превышать 95ºС. Максимально допустимое давление теплоносителя, подаваемого в теплооб-
менник не может превышать 6 бар.
ПОДКЛЮЧЕНИЕ РЕЦИРКУЛЯЦИИ (для бойлеров напольного исполнения)
Устройство циркуляционных трубопроводов горячей воды позволяет существенно повысить
комфортность пользования водозаборными точками за счет минимизации времени ожидания
горячей воды, особенно, если система ГВС имеет большие разветвления по магистрали или
удаленные точки. При организации данных устройств необходимо уделить большое внимание
их теплоизоляции, во избежание больших потерь на трубопроводе. Целесообразно исполь-
зовать специальные циркуляционные насосы с программным управлением, либо оснащенные
датчиками температуры. Температуру включения термостата следует установить на уровень не
выше 45°С.

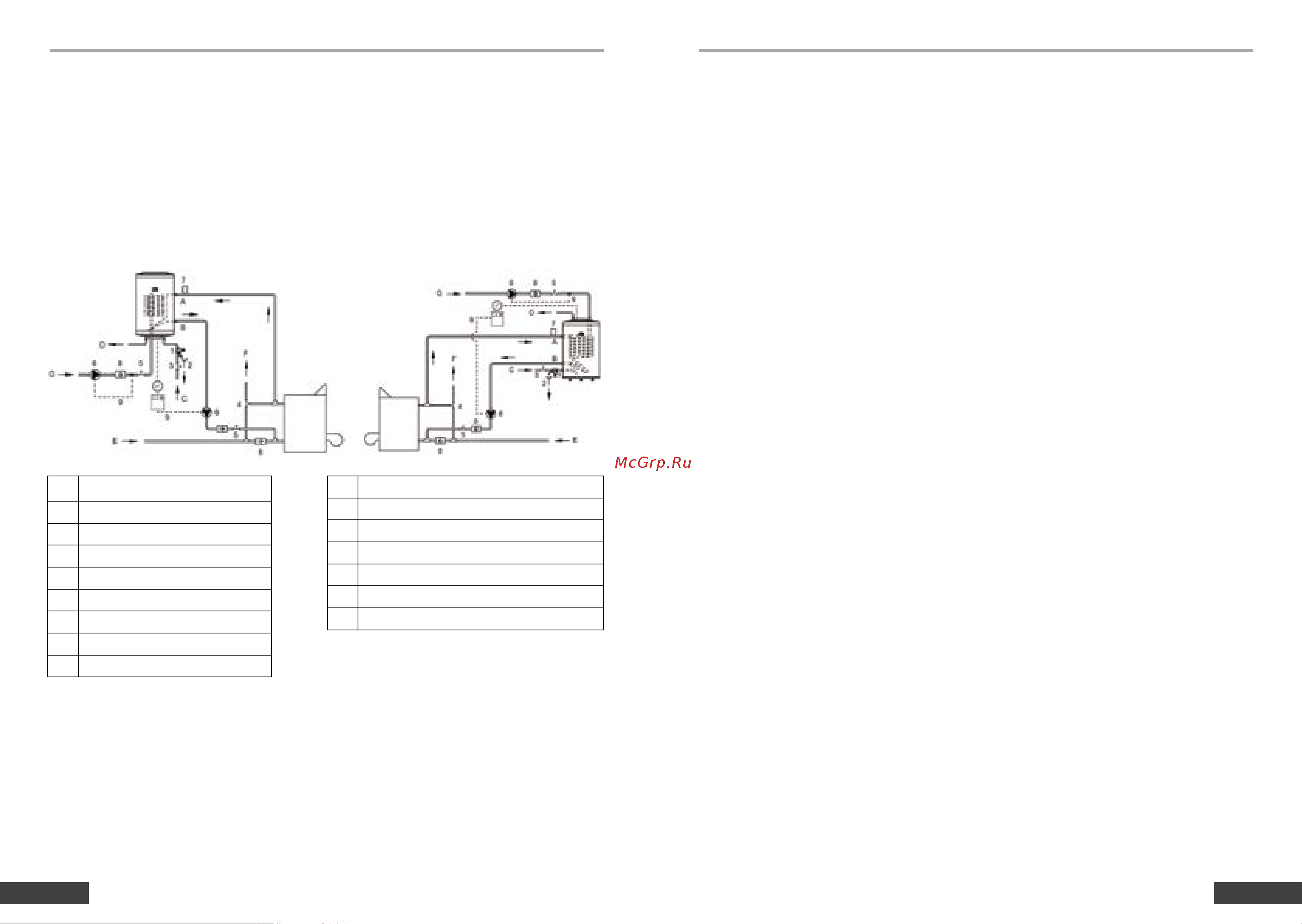

1
Комбинированный предо-
хранительный клапан
2 Трап для слива бойлера
3 Запорная арматура
4 Трехходовой клапан
5 Запорная арматура
6 Циркуляционный насос
7 Воздухотводчик
8 Обратный клапан
9 Термостат управления насосом
A Вход теплоносителя в теплообменник
B Выход теплоносителя из теплообменника
C Вход холодной воды
D Выход бытовой горячей воды
E Обратный трубопровод отопления
F Подающий трубопровод отопления
G Вход рециркуляции
Рис. 1а Рис. 2а
АНОДНАЯ ЗАЩИТА
- Водонагреватель дополнительно защищен магниевым анодом против коррозии.
- Срок службы магниевого анода зависит от интенсивности использования и от используемой
воды.
-Минимум раз в год необходимо проводить осмотр бака и производить обслуживание с заме-
ного магниевого анода.
- Время очередного повторного осмотра определяет специалист обслуживающей организа-
ции, но оно не может превышать 1 год с момента последнего осмотра, или ввода водонагре-
вателя в эксплуатацию, запись о которых должна быть внесена в паспорт в соответствующую
графу.
-Если диаметр штатного анода уменьшился хотя бы в одном месте на 10 мм, тогда анод необ-
ходимо заменить.
-После замены магниевого анода заземление необходимо востанавливать в соответствии со
схемой.
- Важно, чтобы между магниевым анодом и заземляющим винтом был хороший контакт.
- Замену магниевого анода может производить только специалист обслуживающей организа-
ции.
-После замены магниевого анода необходимо сделать отметку с печатью в гарантийном та-
лоне, в графе «Сервисное обслуживание», с указанием организации производившей замену и
даты замены.
Необходимо использовать только оригинальные магниевые аноды!
Запрещается эксплуатировать бойлер без магниевого анода, либо с магниевым анодом, раз-
мер которого отличен от штатного (с учетом допустимого истощения)!
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
Эксплуатация оборудования без защитного заземления строго запрещается!
Заземление металических частей водонагревателя должно быть выполнено обязательно!
Заземляющий провод необходимо подсоединять к разъему с обозначением заземления!
Осуществляйте подключение только к контурам заземления прошедшим соответствующую
поверку!
Компактные электронагревательные вставки (для бойлеров настенного исполнения) не вхо-
дят в комплект поставки бойлера.
Подключение электропитания к элементам водонагревателя должно осуществляться стацио-
нарно через защитное реле (УЗО) для предотвращения случайного поражения человека элек-
трическим током.
Защитное заземление должно быть выполнено в соответствии с требованиями установленны-
ми на территории РФ.
Покрытия, закрывающие электрические устройства, дают соответствующую защиту против
случайного прикосновения активных электрических частей, находящихся под напряжением во
время работы. Оборудование необходимо подключить к электрической сети правильно по фа-
зеровке, по схеме подключения. Схема находится в руководстве по эксплуатации!
Электрическое подключение осуществляется в соответствии рис 3.
ВВОД В ЭКСПЛУАТАЦИЮ
Установку водонагревателя иввод в эксплуатациюрекомендуетсядоверятьтолько квалифи-
цированномуспециалисту! Убедитесь, что параметры всех подключенных сетей соответству-
ют требованиям технического паспорта! Запрещается вводить оборудование в эксплуатацию,
если не выполнены все требования производителя, прописанные в техническом паспорте!
Заглушить все неиспользуемые патрубки. Во избежание гидроударов не допускайте резкого
открывания кранов подачи воды и теплоносителя.
Прежде чем водонагреватель ввести в эксплуатацию, его необходимо полностью заполнить
водой, для этого необходимо открыть кран горячей воды в ближайшей точке водоразбора и
открыть магистральный кран подачи холодной воды, до того момента пока из крана горячей
воды не потечет вода.
После заполнения бойлера водой, убедитесь, что предохранительный клапан, установленный
на входе холодной воды в неотключаемом положении, срабатывает, воздух внутри бака отсут-
ствует, давление в системе водоснабжения стабилизировалось.
После заполнения теплообменника бойлера теплоносителем убедитесь, что давление в си-
стеме стабилизировалось и не превышает рабочего, аварийные сбросные клапаны в системе
теплоснабжения в рабочем состоянии, автоматические воздухоотводчики, расположенные в
верхней точке в непосредственной близости от теплообменника бойлера сработали при за-
полнении системы.
Запрещается эксплуатировать водонагреватель без присмотра, в случае, если водонагрева-
