5. УСТРОЙСТВО КОТЛА

5.1. Котел представляет собой сварную конструкцию, образующую по всему пе-

риметру водяную рубашку, в которую помещен контур горячего водоснабже-

ния, изготовленный из медной трубки (для котлов, оснащённых контуром ГВС).

В нижней части котла, в проеме топочной камеры, установлено газогорелочное

устройство с органами управления.

В верхней части котла находится газоотводящий патрубок для удаления продуктов

сгорания.

На задней поверхности котла расположены резьбовые патрубки, предназначенные

для подключения к системе отопления и горячего водоснабжения. Регулирование и

поддерживание заданной температуры обеспечивается терморегулятором, модули-

рующим пламя основной горелки, снабженным ручкой с делениями, которая установ-

лена на передней панели аппарата отопительного (см. рис. 1).

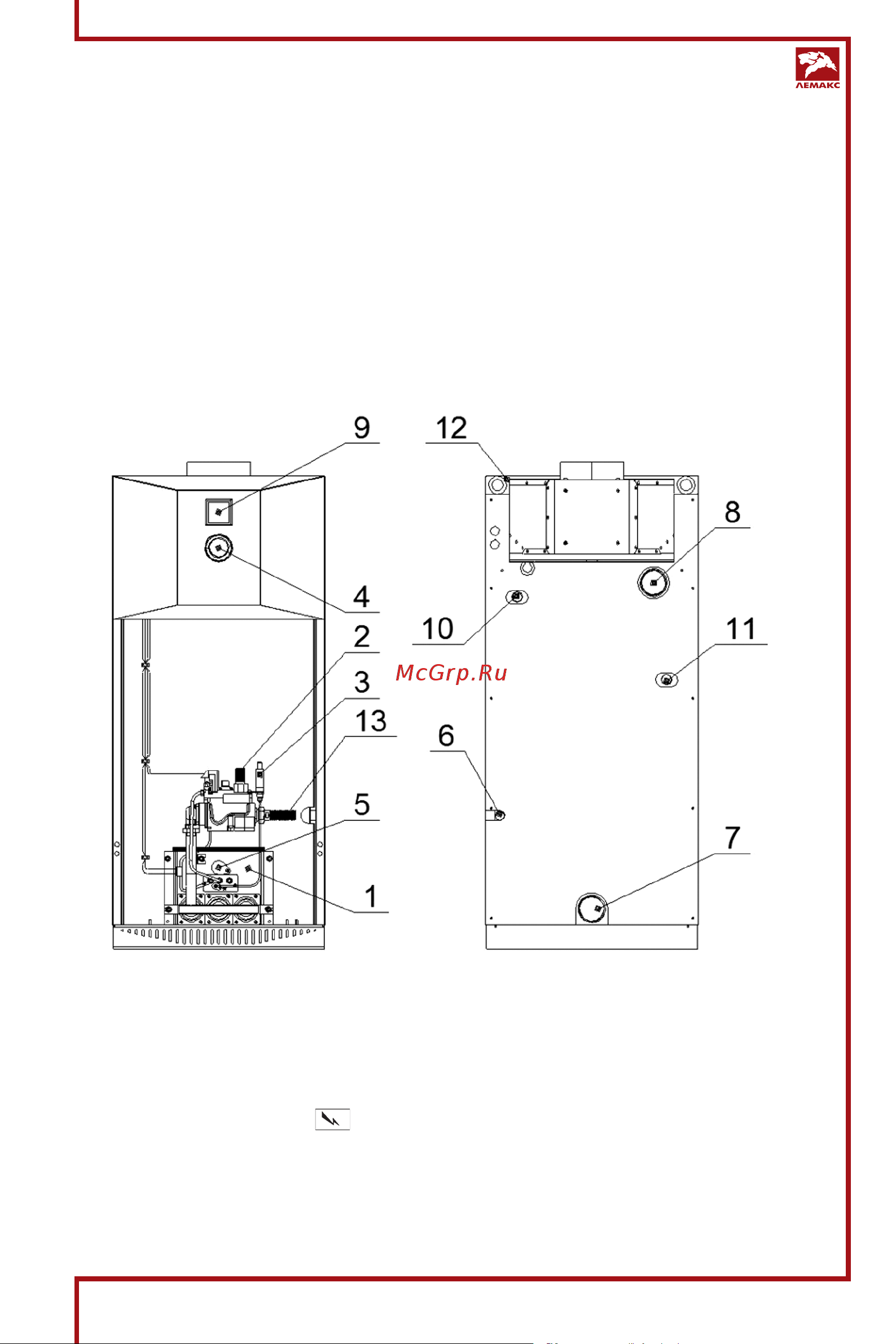

1. Газогорелочное устройство.

2. Ручка управления.

3. Пьезовоспламенитель ( ).

4. Регулятор температуры.

5. Смотровое окно.

6. Штуцер для подключения газа.

7. Вход отопительной воды.

8. Выход отопительной воды.

9. Указатель температуры.

10. Выход воды горячего водоснабжения.

11. Вход воды горячего водоснабжения.

12. Съемная верхняя крышка.

13. Гибкая подводка для газа из нержа-

веющей стали.

Рис. 1.

Котёл Prestige

с автоматикой 820 Nova
