Престиж В. 1.02

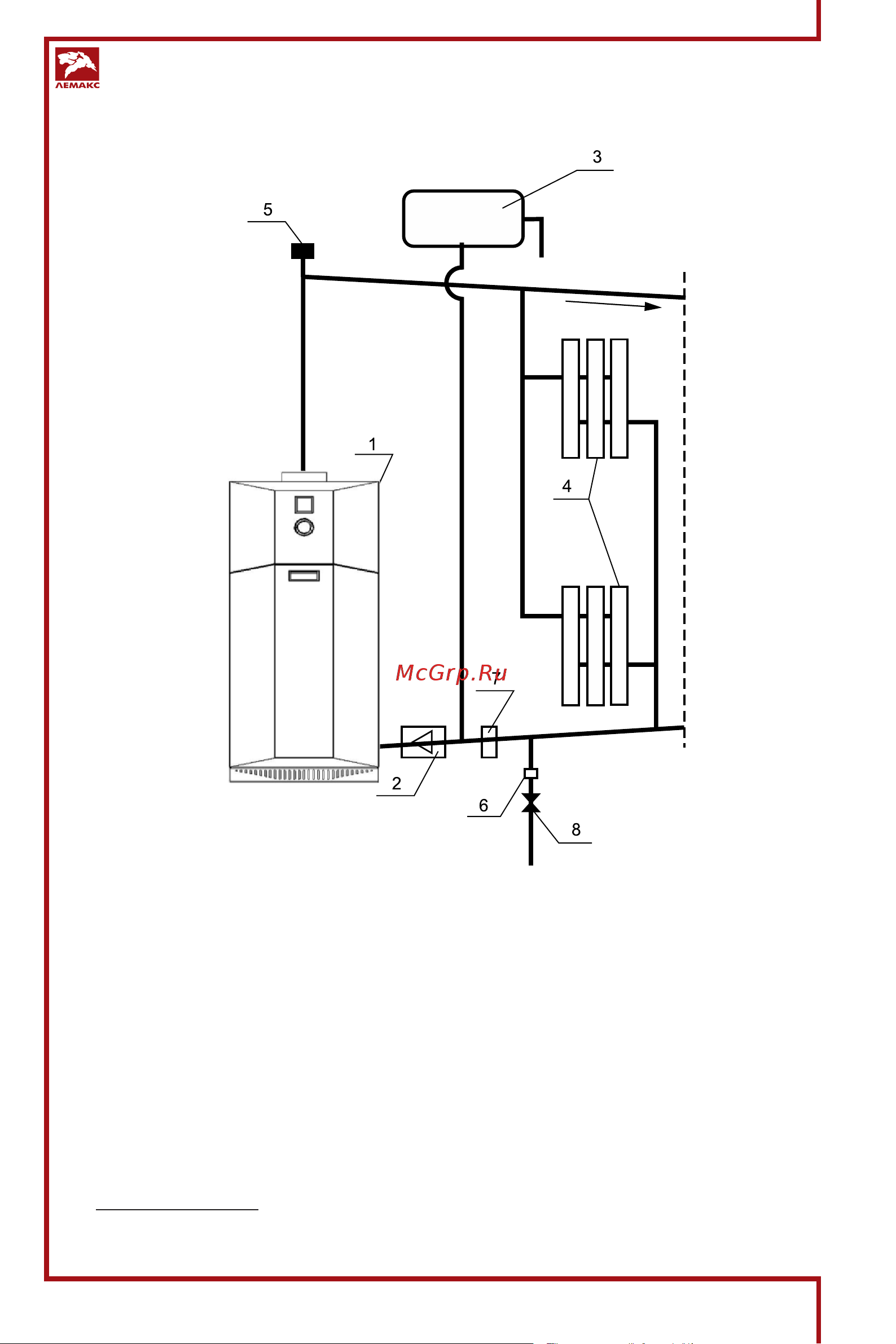

ПРИМЕРНАЯ СХЕМА ОТКРЫТОЙ СИСТЕМЫ ОТОПЛЕНИЯ

С ЦИРКУЛЯЦИОННЫМ НАСОСОМ

* Данная схема является примерной. Проект системы отопления должен разрабатываться специализиро-

ванной организацией.

Рис. 3.

1. Котел.

2. Циркуляционный насос.

3. Расширительный бак.

4. Радиаторы отопления.

5. Автоматический клапан сброса воздуха.

6. Сбросной предохранительный клапан.

7. Шлакоотделитель.

8. Кран для заполнения и слива системы отопления.
