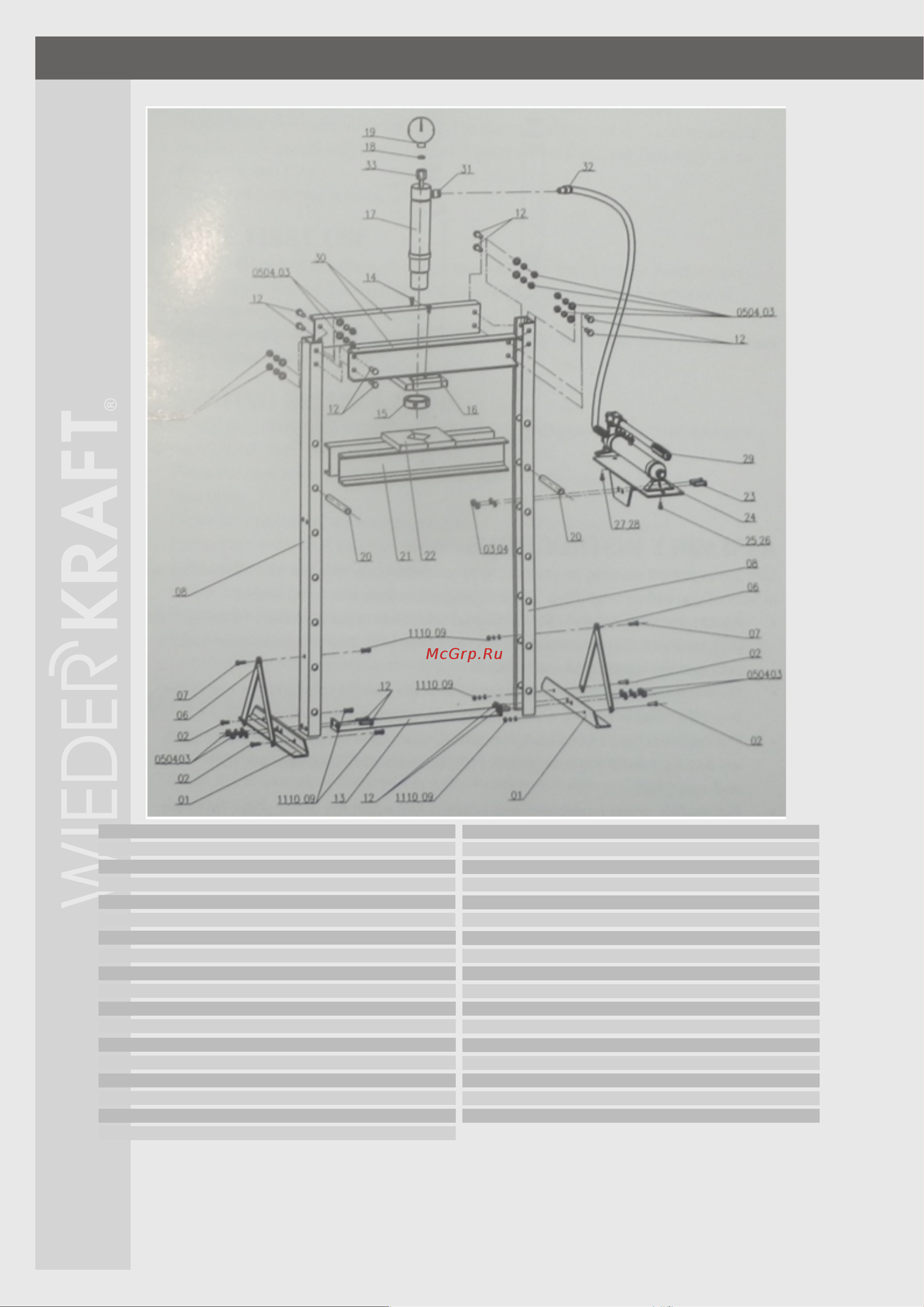

Схема пресса

5

№

Наименование:

Кол-во:

02

01

03

04

05

06

07

08

09

10

11

12

13

14

15

16

17

Опора

Болт М10*25

Гайка М12

Гровер Ф12

Шайба Ф12

Поддерживающая скоба

Болт М10*30

Главная стойка

Гайка М10

Гровер Ф10

Шайба Ф10

Болт М12*35

Поперечная балка

Болт М8х16

Опорное кольцо цилиндра

Опора гидроцилиндра

Гидроцилиндр

2

4

14

14

12

2

4

2

6

6

6

12

1

2

1

1

1

№

Наименование:

Кол-во:

19

18

20

21

22

23

24

25

26

27

28

29

30

31

32

33

Уплотнительная шайба

Манометр

Опорный палец

Опорный стол

Опорные пластины

Болт М12*30

Опора для насоса

Болт М6х16

Шайба Ф6

Болт М8х16

Шайба Ф6

Гидравлический насос с ручкой

Поперечная балка верхняя

Штуцер гидроцилиндра

Шланг

Штуцер манометра

1

1

2

1

2

1

2

1

1

1

1

1

2

1

1

1
