ООО «ТП Системы» 610004, г.Киров,
ул. Профсоюзная,д.23-Б
тел./факс /8332/ 35-11-01
http: // www.tp.kirov.ru, tp351101@yandex.ru
БАЧОК ПЛАСТМАССОВЫЙ ТИП 4 С ПОЛКОЙ ШТОКОВЫЙ
Паспорт и инструкция по монтажу и эксплуатации
1.Назначение изделия
Смывной бачок предназначен для промывки унитазов и напольных чаш.
2.Основные технические данные
2.1.Объем воды в бачке не менее 7 литров.
2.2.Уровень шума при работе бачка не более 50 дБ.

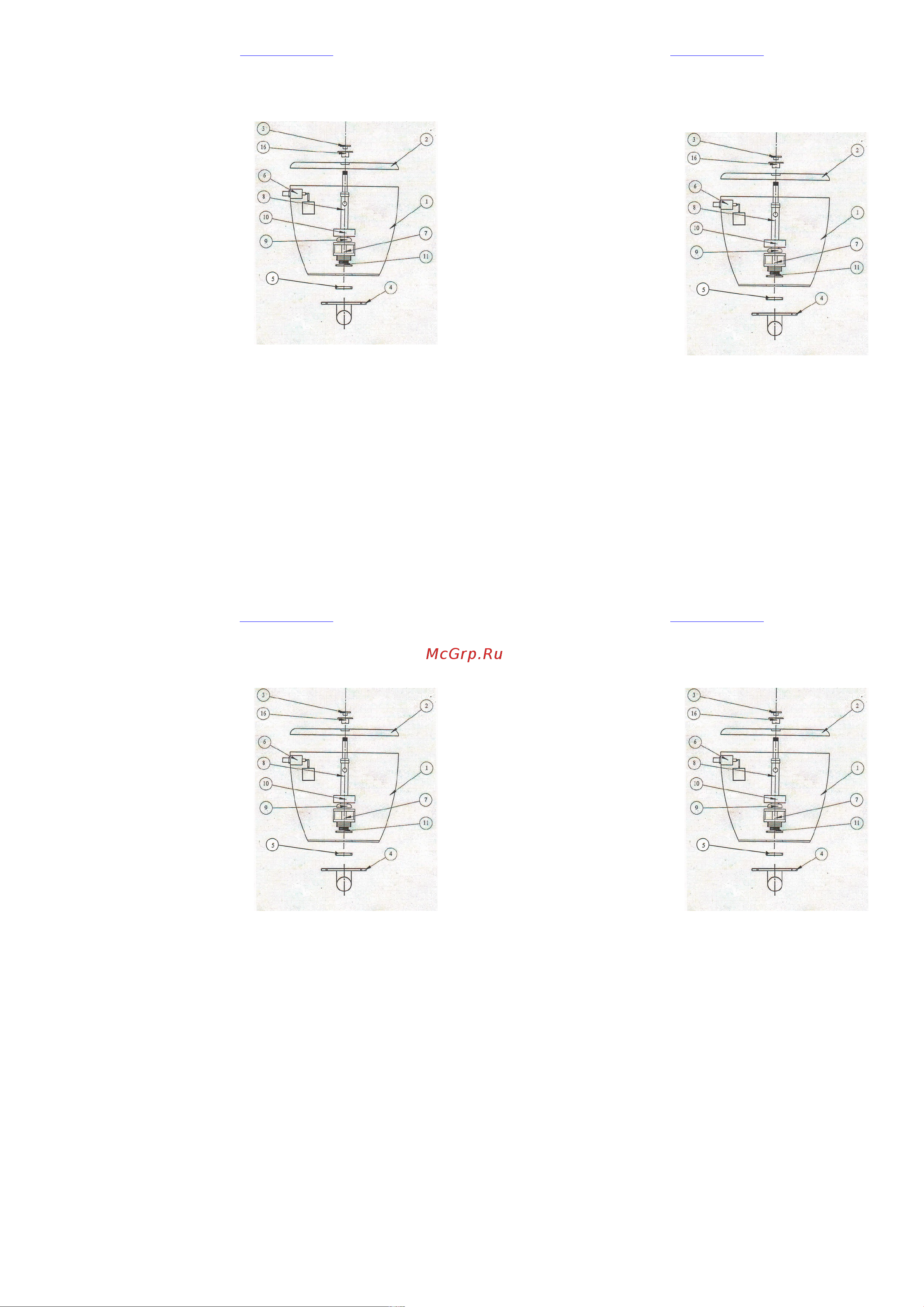

3.Комплектность
1- Корпус; 2- Крышка; 3- Копка пуска воды
4- Полочка; 5- Толстая прокладка; 6-
Поплавковый клапан; 7- Резьбовая втулка;
8- Переливная трубка; 9- Запорный клапан;
10- Поплавок; 11 – Тонкая Прокладка; 16 –
Декоративная заглушка.
4.Маркировка названия предприятия-
изготовителя выполнена на внутренней
поверхности корпуса бачка.
5.Сведения о сертификации
Изделие не подлежит обязательной
сертификации.
6.Установка и подготовка смывного
бачка к работе
Бачок поставляется в разобранном виде.
Устанавливается на унитаз.
Пусковое устройство, состоящее из
резьбовой втулки 7, переливной трубки 8, на
которой установлены запорный клапан 9,
поплавок 10 и пусковая кнопка 3
устанавливается следующим образом: на
резьбовую втулку 7, одевают прокладку 11 и
вставляют в отверстие в днище бака. На
выступающей из днища бака конец
резьбовой втулки 7 одевается прокладка 5 и
накручивается полочка 4.
После этого устанавливается переливная
труба 8, и производится настройка
поплавкового клапана 6, таким образом, что
бы уровень воды в бачке был ниже края
отверстия на переливной трубке на 15 мм.
Если не обнаружено никаких протечек, на
крышку 2 устанавливаем декоративную
заглушку 16, крышку монтируем на корпус
бачка 1, вставляем т.о. что бы резьбовой
конец пускового устройства оказался
снаружи крышки, и накручиваем пусковую
кнопку 3.
Бачок работает следующим образом: при
поднятии кнопки 3 переливная трубка 8
поднимается вверх, обеспечивая слив воды
из бачка.
7.Гарнтия
Гарантийный срок эксплуатации - два года со дня ввода изделия в эксплуатацию или
продажи через розничную сеть, но не более трех лет со дня изготовления.
8.Дата изготовления
9.Упаковщик
ООО «ТП Системы» 610004, г.Киров,
ул. Профсоюзная,д.23-Б
тел./факс /8332/ 35-11-01
http: // www.tp.kirov.ru, tp351101 @y andex . ru
БАЧОК ПЛАСТМАССОВЫЙ ТИП 4 С ПОЛКОЙ ШТОКОВЫЙ
Паспорт и инструкция по монтажу и эксплуатации
1.Назначение изделия
Смывной бачок предназначен для промывки унитазов и напольных чаш.
2.Основные технические данные
2.1.Объем воды в бачке не менее 7 литров.
2.2.Уровень шума при работе бачка не более 50 дБ.
3.Комплектность
1- Корпус; 2- Крышка; 3- Копка пуска воды
4- Полочка; 5- Толстая прокладка; 6-
Поплавковый клапан; 7- Резьбовая втулка;
8- Переливная трубка; 9- Запорный клапан;
10- Поплавок; 11 – Тонкая Прокладка; 16 –
Декоративная заглушка.
4.Маркировка названия предприятия-
изготовителя выполнена на внутренней
поверхности корпуса бачка.
5.Сведения о сертификации
Изделие не подлежит обязательной
сертификации.
6.Установка и подготовка смывного
бачка к работе
Бачок поставляется в разобранном виде.
Устанавливается на унитаз.
Пусковое устройство, состоящее из
резьбовой втулки 7, переливной трубки 8, на
которой установлены запорный клапан 9,
поплавок 10 и пусковая кнопка 3
устанавливается следующим образом: на
резьбовую втулку 7, одевают прокладку 11 и
вставляют в отверстие в днище бака. На
выступающей из днища бака конец
резьбовой втулки 7 одевается прокладка 5 и
накручивается полочка 4.
После этого устанавливается переливная
труба 8, и производится настройка
поплавкового клапана 6, таким образом, что
бы уровень воды в бачке был ниже края
отверстия на переливной трубке на 15 мм.
Если не обнаружено никаких протечек, на
крышку 2 устанавливаем декоративную
заглушку 16, крышку монтируем на корпус
бачка 1, вставляем т.о. что бы резьбовой
конец пускового устройства оказался
снаружи крышки, и накручиваем пусковую
кнопку 3.
Бачок работает следующим образом: при
поднятии кнопки 3 переливная трубка 8
поднимается вверх, обеспечивая слив воды
из бачка.
7.Гарнтия
Гарантийный срок эксплуатации - два года со дня ввода изделия в эксплуатацию или
продажи через розничную сеть, но не более трех лет со дня изготовления.
8.Дата изготовления
9.Упаковщик
ООО «ТП Системы» 610004, г.Киров,
ул. Профсоюзная,д.23-Б
тел./факс /8332/ 35-11-01
http: // www.tp.kirov.ru, tp351101 @ yandex . ru
БАЧОК ПЛАСТМАССОВЫЙ ТИП 4 С ПОЛКОЙ ШТОКОВЫЙ
Паспорт и инструкция по монтажу и эксплуатации
1.Назначение изделия
Смывной бачок предназначен для промывки унитазов и напольных чаш.
2.Основные технические данные
2.1.Объем воды в бачке не менее 7 литров.
2.2.Уровень шума при работе бачка не более 50 дБ.
3.Комплектность
1- Корпус; 2- Крышка; 3- Копка пуска воды
4- Полочка; 5- Толстая прокладка; 6-
Поплавковый клапан; 7- Резьбовая втулка;
8- Переливная трубка; 9- Запорный клапан;
10- Поплавок; 11 – Тонкая Прокладка; 16 –
Декоративная заглушка.
4.Маркировка названия предприятия-
изготовителя выполнена на внутренней
поверхности корпуса бачка.
5.Сведения о сертификации
Изделие не подлежит обязательной
сертификации.
6.Установка и подготовка смывного
бачка к работе
Бачок поставляется в разобранном виде.
Устанавливается на унитаз.
Пусковое устройство, состоящее из
резьбовой втулки 7, переливной трубки 8, на
которой установлены запорный клапан 9,
поплавок 10 и пусковая кнопка 3
устанавливается следующим образом: на
резьбовую втулку 7, одевают прокладку 11 и
вставляют в отверстие в днище бака. На
выступающей из днища бака конец
резьбовой втулки 7 одевается прокладка 5 и
накручивается полочка 4.
После этого устанавливается переливная
труба 8, и производится настройка
поплавкового клапана 6, таким образом, что
бы уровень воды в бачке был ниже края
отверстия на переливной трубке на 15 мм.
Если не обнаружено никаких протечек, на
крышку 2 устанавливаем декоративную
заглушку 16, крышку монтируем на корпус
бачка 1, вставляем т.о. что бы резьбовой
конец пускового устройства оказался
снаружи крышки, и накручиваем пусковую
кнопку 3.
Бачок работает следующим образом: при
поднятии кнопки 3 переливная трубка 8
поднимается вверх, обеспечивая слив воды
из бачка.
7.Гарнтия
Гарантийный срок эксплуатации - два года со дня ввода изделия в эксплуатацию или
продажи через розничную сеть, но не более трех лет со дня изготовления.
8.Дата изготовления
9.Упаковщик
ООО «ТП Системы» 610004, г.Киров,
ул. Профсоюзная,д.23-Б
тел./факс /8332/ 35-11-01
http: // www.tp.kirov.ru, tp351101 @ yandex . ru
БАЧОК ПЛАСТМАССОВЫЙ ТИП 4 С ПОЛКОЙ ШТОКОВЫЙ
Паспорт и инструкция по монтажу и эксплуатации
1.Назначение изделия
Смывной бачок предназначен для промывки унитазов и напольных чаш.
2.Основные технические данные
2.1.Объем воды в бачке не менее 7 литров.
2.2.Уровень шума при работе бачка не более 50 дБ.
3.Комплектность
1- Корпус; 2- Крышка; 3- Копка пуска воды
4- Полочка; 5- Толстая прокладка; 6-
Поплавковый клапан; 7- Резьбовая втулка;
8- Переливная трубка; 9- Запорный клапан;
10- Поплавок; 11 – Тонкая Прокладка; 16 –
Декоративная заглушка.
4.Маркировка названия предприятия-
изготовителя выполнена на внутренней
поверхности корпуса бачка.
5.Сведения о сертификации
Изделие не подлежит обязательной
сертификации.
6.Установка и подготовка смывного
бачка к работе
Бачок поставляется в разобранном виде.
Устанавливается на унитаз.
Пусковое устройство, состоящее из
резьбовой втулки 7, переливной трубки 8, на
которой установлены запорный клапан 9,
поплавок 10 и пусковая кнопка 3
устанавливается следующим образом: на
резьбовую втулку 7, одевают прокладку 11 и
вставляют в отверстие в днище бака. На
выступающей из днища бака конец
резьбовой втулки 7 одевается прокладка 5 и
накручивается полочка 4.
После этого устанавливается переливная
труба 8, и производится настройка
поплавкового клапана 6, таким образом, что
бы уровень воды в бачке был ниже края
отверстия на переливной трубке на 15 мм.
Если не обнаружено никаких протечек, на
крышку 2 устанавливаем декоративную
заглушку 16, крышку монтируем на корпус
бачка 1, вставляем т.о. что бы резьбовой
конец пускового устройства оказался
снаружи крышки, и накручиваем пусковую
кнопку 3.
Бачок работает следующим образом: при
поднятии кнопки 3 переливная трубка 8
поднимается вверх, обеспечивая слив воды
из бачка.
7.Гарнтия
Гарантийный срок эксплуатации - два года со дня ввода изделия в эксплуатацию или
продажи через розничную сеть, но не более трех лет со дня изготовления.
8.Дата изготовления
9.Упаковщик
