11

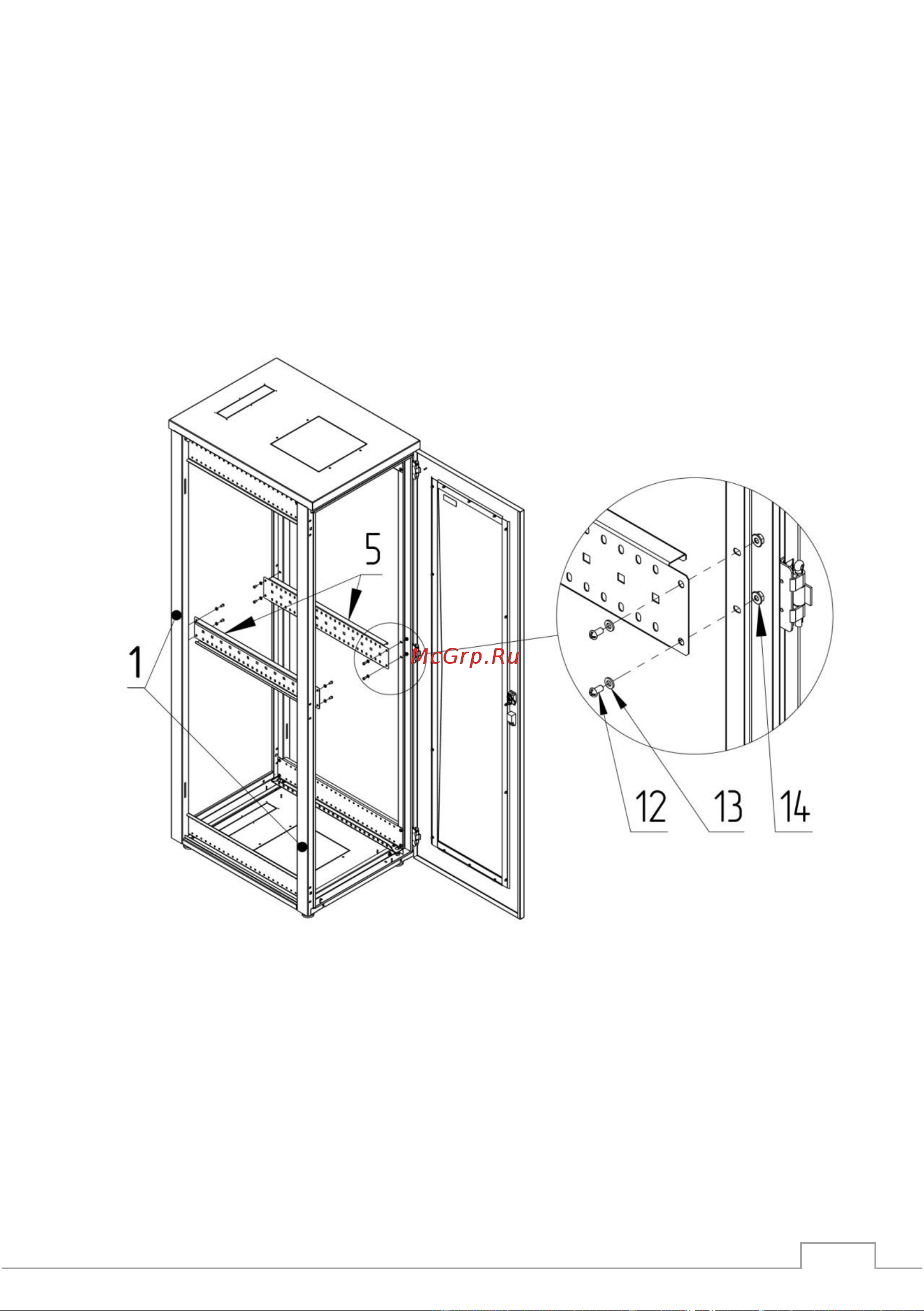

4. Установка Перемычек *
*Данный этап сборки выполняется при высоте шкафа 33U и
выше.
Для сборки используйте:
Винт М6х12 (8шт) – поз. 12
Шайба М6 плоская (8шт) – поз.13
Гайка М6 фланцевая (8шт) – поз.14
4.1. Установите перемычки (5) между рам (1) и закрепите через
отверстия, предназначенные для их крепления.
Затем следует проверить геометрию собранного каркаса, и
окончательно выполнить затяжку всех соединений.
