Люки изготавливается в следующих модификациях:
џ ЛНС – базовая модель. Имеет каркас створки, изготовленный из профильной трубы 40х40,
декоративную латунную заглушку замочной скважины. Петли люка скрытые, что
позволяет сделать люк незаметным после оклейки его облицовочными материалами.
Люк поставляется в собранном виде.
џ ЛНСУ - утеплённый вариант ЛНС (створка утеплена пеноплексом толщиной 4см).
џ ЛНСК - в отличие от ЛНС не имет полки наружной рамы, опирающейся на пол при
монтаже. Люк монтируется не «на проём», а внутри проёма.
џ ЛНСКУ- утеплённый вариант ЛНСК (створка утеплена пеноплексом толщиной 4см).
џ ЛНСЭ – облегчённый вариант ЛНС. Имеет каркас створки, изготовленный из профильной
трубы 40х20, вместо декоративной латунной заглушки используется оцинкованный винт.
џ ЛНСС - съёмный вариант ЛНС. Не имеет петель и амортизаторов, крышка люка
поднимается вручную.
18
20
22
24
26
28
30
32
34
21
23
25
27
29
31
33
35
37
60х60 14
80х60
100х60
23 28
60х70 16
80х70
100х70
25 120х70 31
60х80 18
80х80
100х80
28
120х80
34
60х90 20
80х90
100х90 31 37
60х100 22
80х100
100х100
34 40
60х120 24
80х120
100х120
120х60
37
120х120
43
60х130 26
80х130
100х130 40 45
60х140 28
80х140
100х140
120х90
43 48
60х150 30
80х150
100х150
120х100
45
120х150
51
70х60 16
90х60
110х60
120х130
25
130х60
31
70х70 18
90
х
70
110х70
120х140
28 34
70х80 20
90х80
110х80
31 37
70х90 22
90х90
110х90
130х70
34
130х90
40
70х100 24
90х100
110х100
130х80
37 43
70х120 26
90х120
110х120
130х100
40 45
70х130 28
90х130
110х130
130х120
43 48
70х140 30
90х140
110х140
130х130
45
130х140
51
70х150 32
90х150
110х150
130х150
48 54
3170х110 26
90х110
110х110
40 45
130х110
Размер
люка
ШхВ, см
Грузо-
подъем-
ность
створки, кг
Размер
люка
ШхВ, см
Грузо-
подъем-
ность
створки, кг
Размер
люка
ШхВ, см
Грузо-
подъем-
ность
створки, кг
Размер
люка
ШхВ, см
Грузо-
подъем-
ность
3. Монтаж изделия.
1. Подготовьте проем в полу для установки люка. Размер проёма должен превышать размер
люка примерно на 10 мм.
2. Установите изделие в подготовленный проем по уровню.
3. Проверьте люк на открывание-закрывание с помощью ключа. При необходимости смажьте
защелку.
4. Закрепите люк к полу по периметру рамы.
5. Зазоры заполните монтажной пеной, избегая попадания пены в петлевой механизм.
6. Дождитесь высыхания пены и проверьте еще раз открывание-закрывание люка с помощью
ключа.
7. Подготовьте плитку или другое покрытие. Толщина слоя облицовочного материала не
должна превышать 15 мм.
3.2 Укладка плитки
Схема по укладке плитки приведена на рисунке 3.
1. Сделайте отверстие в плитке под ключ
диаметром 23 мм.
2. Обратите внимание на расположение плитки в
районе петель. Плитка, уложенная на створке с
петлевой стороны, должна быть подрезана под
углом 45-60 гр.
3. Зазор между плиткой на створке люка и на полу
должен быть не менее 2 мм.
4. Затрите межплиточные швы, кроме шва по
периметру створки.
5. Заполните шов по периметру створки
герметиком, совпадающим по цвету с затиркой.
6. Выровняйте силиконовый герметик и
дождитесь его высыхания.
7. Прорежьте герметик канцелярским ножем под
углом 135 гр. относительно створки люка,
сохранив слой герметика на створке и удалив с
периметра проёма.
Люк готов к применению.

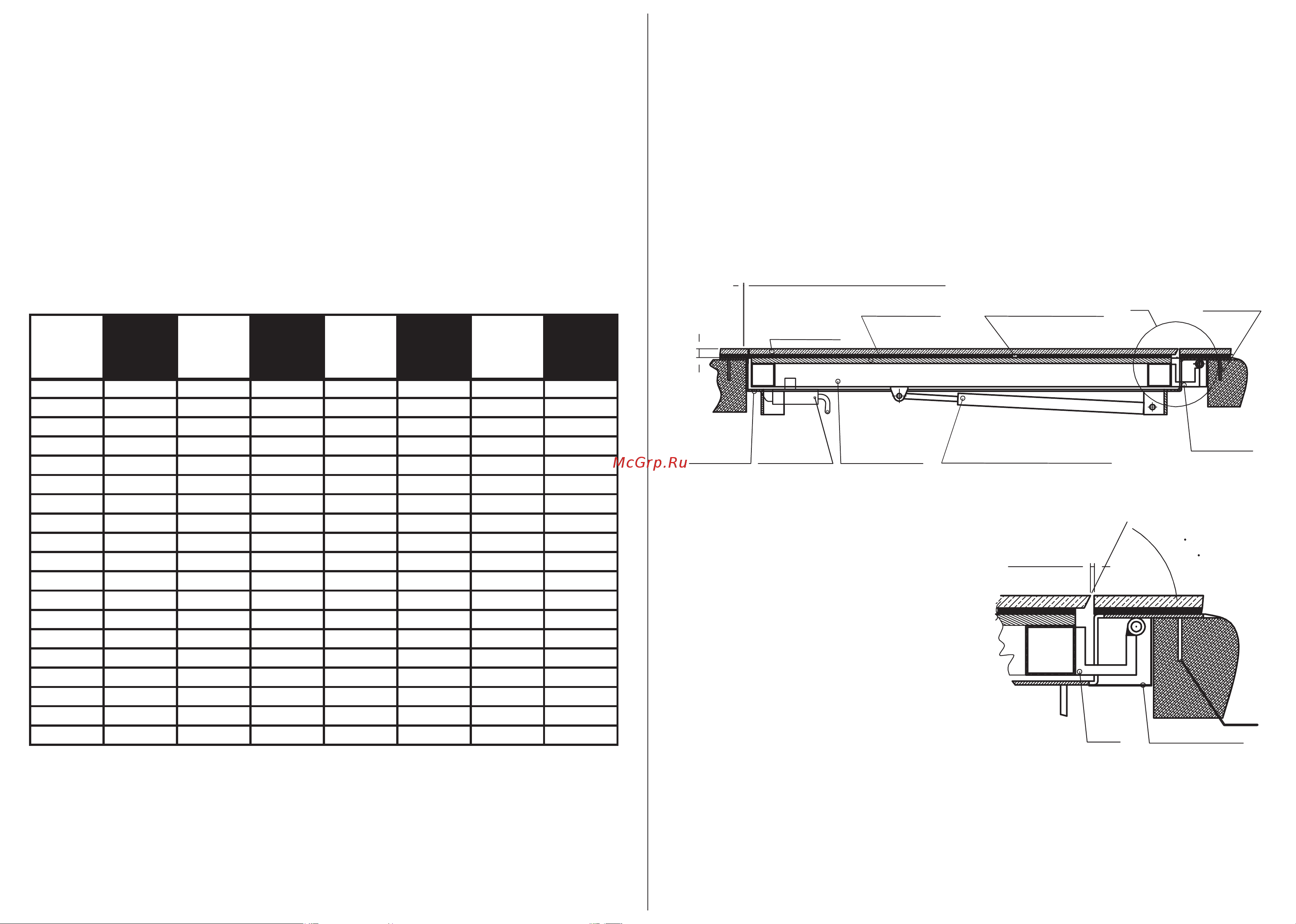

Рисунок 3 - Установка люка и укладка плитки
A (2:1)
Анкер
Петля Кожух петли
Срез 45-60
2-4 мм
Производитель оставляет за собой право без дополнительных уведомлений вносить в
конструкцию и внешний вид изделия изменения, не оказывающие влияния на его
потребительские свойства.
створки, кг
3.1 Установка люка
2. Обслуживание и меры предосторожности
Перед монтажом люка смазать петли и защелку. При необходимости, но не реже чем раз
в год, повторять процедуру.
Внимание! Превышение допустимого веса облицовочного материала (см. таблицу 1)
может привести к поломке люка и снятию его с гарантии.
Не наступать на поверхность люка до облицовки плиткой.
Не позволяйте детям пользоваться люком без присмотра взрослых.
Таблица 1 - Грузоподъемность створки.
Зазор 2-4 мм по периметру
Лист ГВЛВ
Клеевой слой
А
Плитка
Рама Створка
Газовый амортизатор
Анкер
Петля
15 мм мак
симум
Защёлка
