рабочей температуре до 20 °С (C
t
= 1).
Таблица 2— Размеры и максимальные рабочие давления труб НПВХ 100 и НПВХ 125
В миллиметрах
SDR 41
S 20
SDR 33
S 16
SDR 26
S 12,5
SDR 21
S 10
SDR 17
S 8
SDR 13,6
S 6,3
Средний
наружный
диаметр
НПВХ 125
MOP 0,63
НПВХ 100
(MOP 0,5)
MOP 0,8
(MOP 0,63)
MOP 1,0
(MOP 0,8)
MOP 1,25
(MOP 1,0)
MOP 1,6
(MOP 1,25)
MOP 2,0
(MOP 1,6)
Толщина стенки
номин. пред.
откл.
номин. пред.
откл.
номин. пред.
откл.
номин. пред.
откл.
номин. пред.
откл.
номин. пред.
откл.
номин. пред.
откл.
110 +0,4 2,7 +0,5 3,4 +0,6 4,2 +0,7 5,3 +0,8 6,6 +0,9 8,1 +1,1
125 +0,4 3,1 +0,6 3,9 +0,6 4,8 +0,7 6,0 +0,8 7,4 +1,0 9,2 +1,2
140 +0,5 3,5 +0,6 4,3 +0,7 5,4 +0,8 6,7 +0,9 8,3 +1,1 10,3 +1,3
160 +0,5 4,0 +0,7 4,9 +0,7 6,2 +0,9 7,7 +1,0 9,5 +1,2 11,8 +1,4
180 +0,6 4,4 +0,7 5,5 +0,8 6,9 +0,9 8,6 +1,1 10,7 +1,3 13,3 +1,6
200 +0,6 4,9 +0,7 6,2 +0,9 7,7 +1,0 9,6 +1,2 11,9 +1,4 14,7 +1,7
225 +0,7 5,5 +0,8 6,9 +0,9 8,6 +1,1 10,8 +1,3 13,4 +1,6 16,6 +1,9
250 +0,8 6,2 +0,9 7,7 +1,0 9,6 +1,2 11,9 +1,4 14,8 +1,7 18,4 +2,1
280 +0,9 6,9 +0,9 8,6 +1,1 10,7 +1,3 13,4 +1,6 16,6 +1,9 20,6 +2,3
315 +1,0 7,7 +1,0 9,7 +1,2 12,1 +1,5 15,0 +1,8 18,7 +2,1 23,2 +2,6
Примечания 1 MOP — максимальное рабочее давление воды в трубопроводе (МПа) при
рабочей температуре до 20 °С (C
t
= 1).
2 Размеры труб НПВХ 100 соответствуют максимальному рабочему давлению, указанному в
скобках.
Размеры и максимальные рабочие давления труб минимальной длительной прочностью
MRS=25,0 МПа при коэффициенте запаса прочности С = 2,0 (НПВХ 125) должны
соответствовать указанным в таблице 2.
Размеры раструбов под соединение с уплотнительным кольцом должны соответствовать
рисунку 1 и таблице 3.
__________
* Размеры являются справочными.

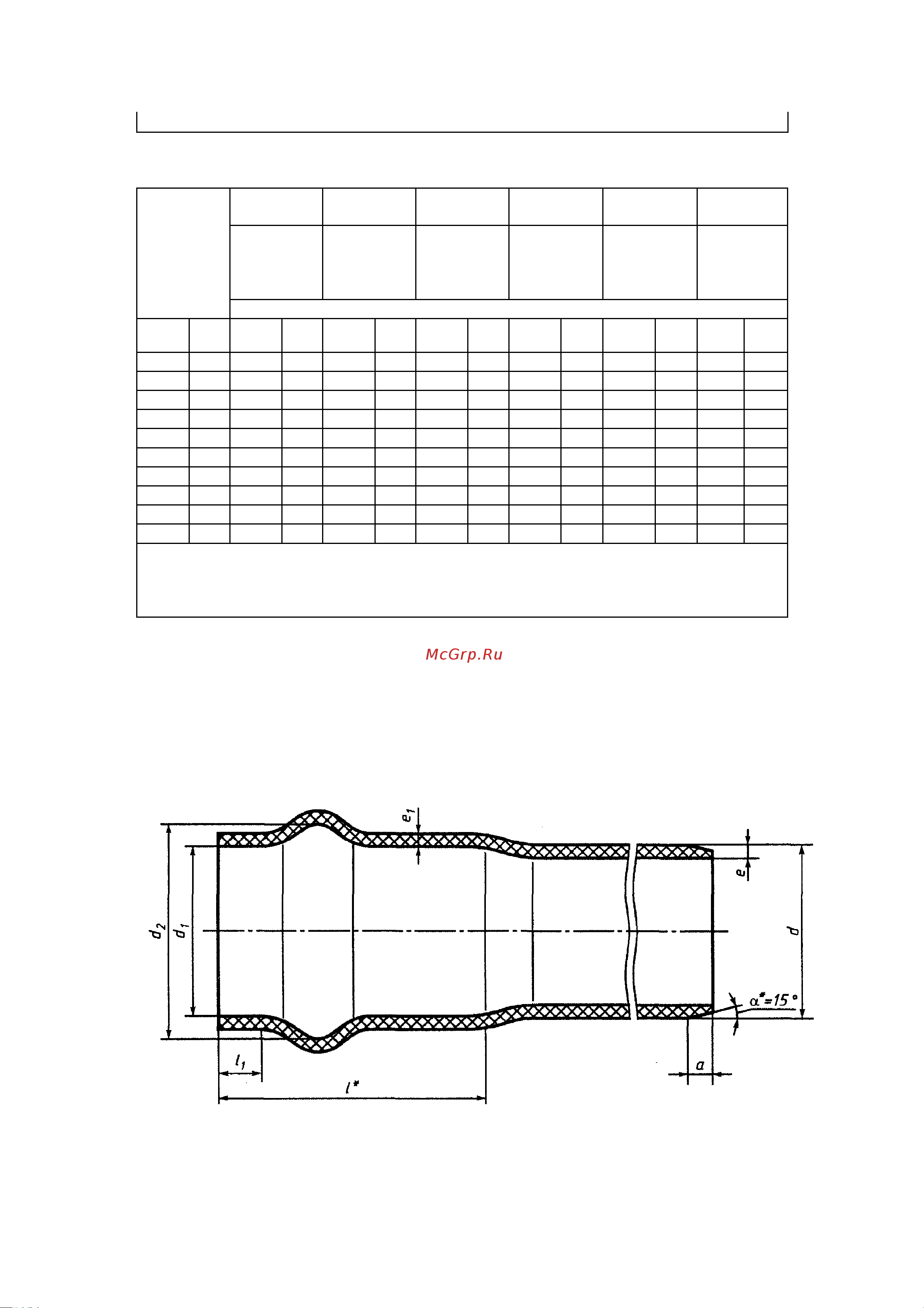

а — длина фаски; d — номинальный наружный диаметр трубы; d
1
— внутренний диаметр
раструба; d
2
— внутренний диаметр раструба в зоне установки уплотнительного кольца;
е — номинальная толщина стенки трубы; е
1
— толщина стенки раструба; l — длина раструба;
