УСТРОЙСТВО, СБОРКА И МОНТАЖ

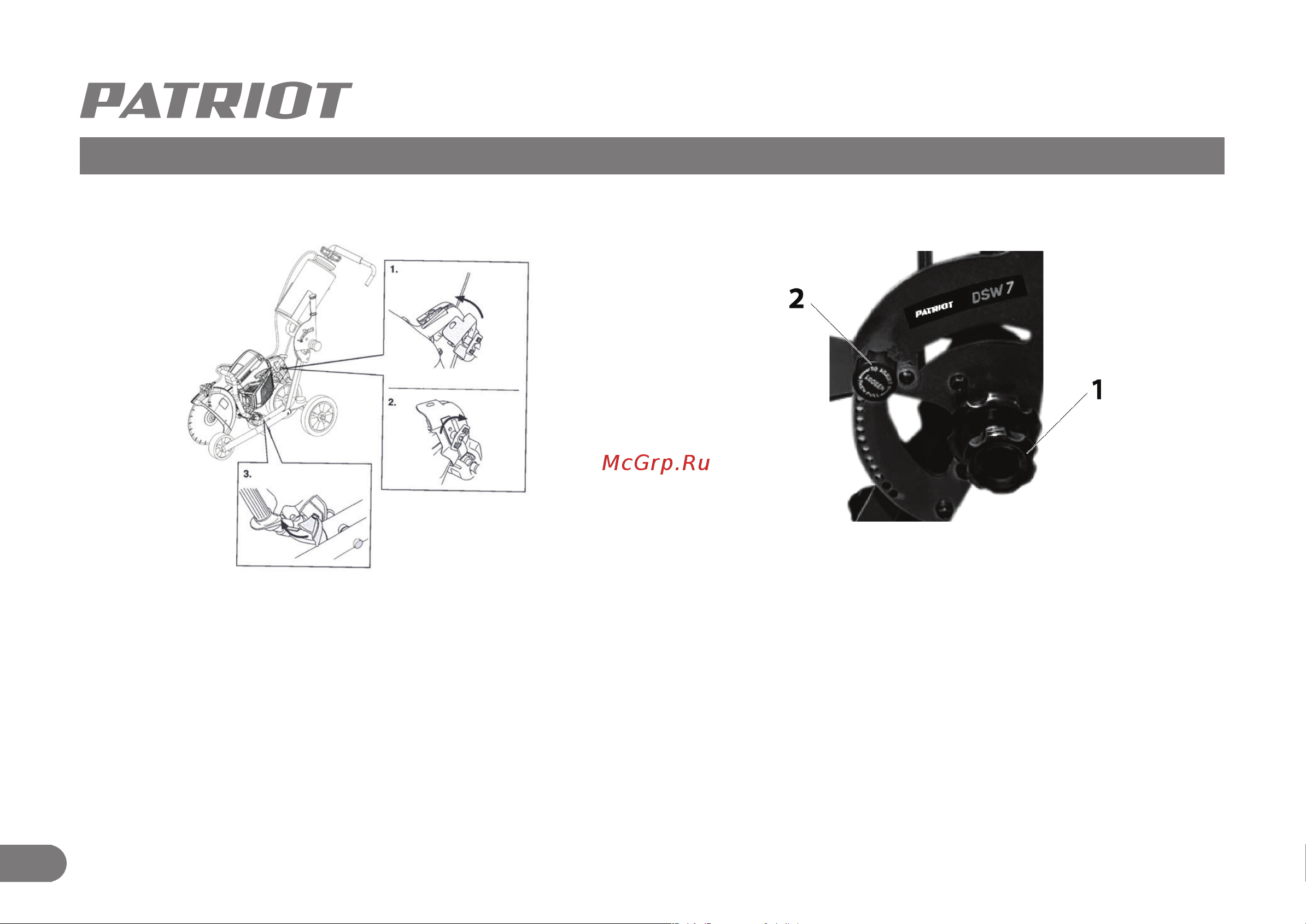

Рис. 3

УСТАНОВКА БЕНЗОРЕЗА

1. Установите заднюю рукоятку бензореза в держатель утопив

рычаг блокировки газа.

2. Закрепите заднюю рукоятку, фиксатором держателя плотно

затяните болт фиксатора.

3. Поместите левую опору машины в фиксатор в передней части

тележки отодвинув влево верхний крепежный элемент, поверни-

те верхний крепежный элемент вправо, затяните стягивающий

болт.

РЕГУЛИРОВКА ГЛУБИНЫ И ШИРИНЫ

Отрегулируйте глубину:

1. Ослабьте гайку.

2. Оттяните фиксатор и поверните против часовой стрелки для

фиксации в открытом положении.

3. Сдвиньте рукоятку вперед или назад, чтобы отрегулировать

глубину резания.

4. Слегка оттяните и поверните фиксатор по часовой стрелке.

5. Убедитесь, что фиксатор вошел в отверстие и зафиксировал

наклон, затем затяните гайку.

Рис. 2
