В режиме питания от сети предприятия («СЕТЬ») электропитание на на-

грузку подается в обход ИБП (Рис. 2). В этом режиме резервное питание от

аккумуляторной батареи и регулирование параметров питания средства-

ми ИБП недоступны.

6. ПРАВИЛА И УСЛОВИЯ МОНТАЖА

Подключения блока PDU 16

Монтаж в аппаратной стойке

1. Блок PDU 16 может устанавливаться в стойке с помощью монтажных

кронштейнов (поставляются вместе с блоком PDU). См. Рисунок 4.

2. Монтажные кронштейны позволяют установить блок PDU 16 в стойке 19"

(для монтажа в стойках 23", необходимо отдельно приобрести специаль-

ные переходники 23" - 19", если вы используете аппаратную стойку 23" или

аналогичное оборудование).

3. Блок PDU 16 можно устанавливать в одном из четырех направлений, в

зависимости от конфигурации вашего оборудования. При этом допускает-

ся использование монтажных кронштейнов для установки в стойку.

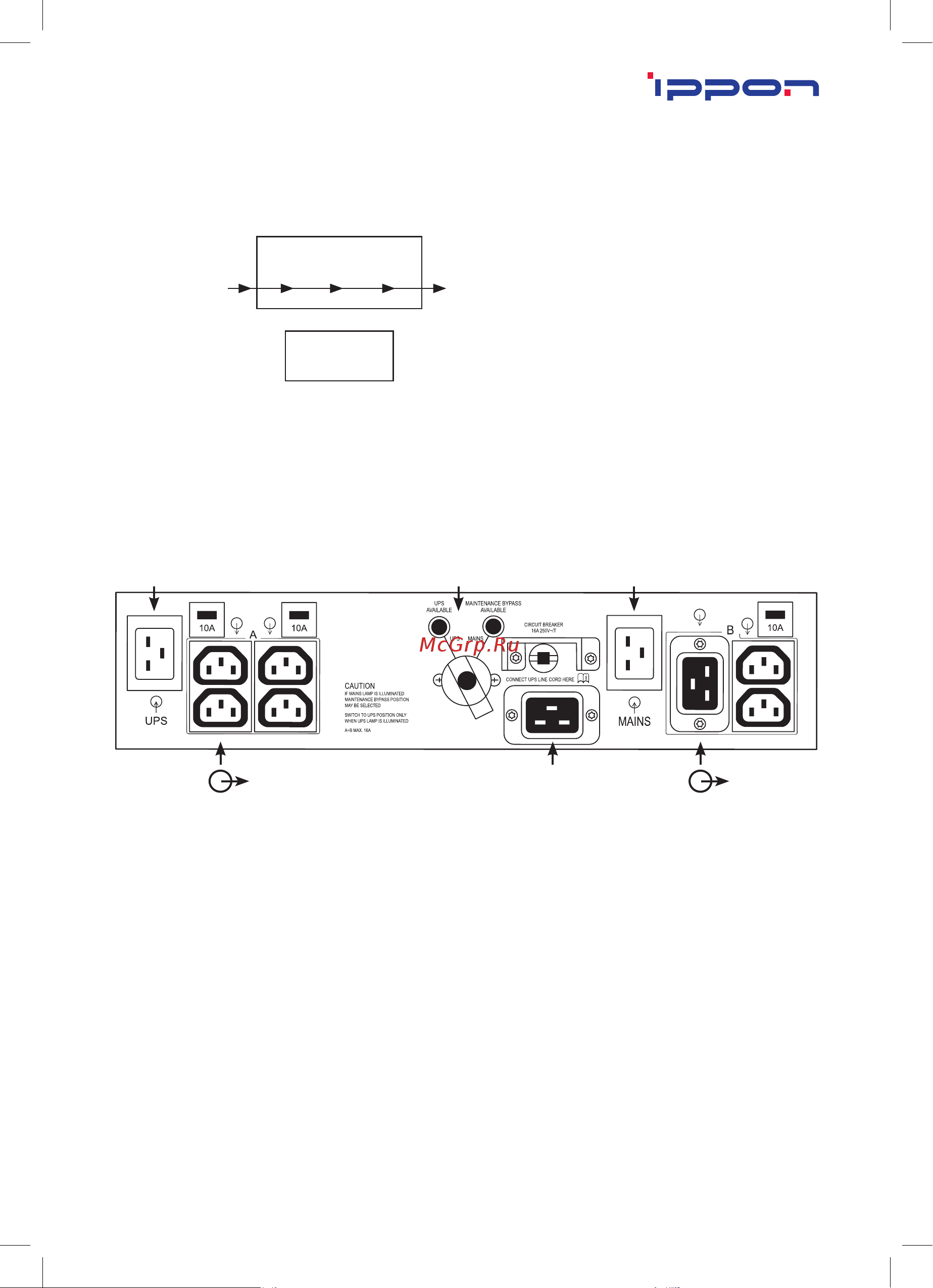

Рисунок 2.

Питание от сети

Блок PDU

Сеть

Подключенные

нагрузки

ИБП

ВХОД ИБП

Подключить к розетке

нагрузки на задней

панели ИБП

ВХОД «СЕТЬ»

Подключить к настенной сетевой

розетке. Используете оригинальный

силовой кабель для подключения ИБП

Поворотный выключатель

и индикаторы питания

Подключить сетевой

кабель ИБП

Подключенные

нагрузки

Подключенные

нагрузки

Рисунок 3
