СЕТЬ
~220В, 50Гц
0
Ф
Ф
стабилизатор
НАГРУЗКА
0
Ф
нагрузка
5
22
1
43
СТАБИ-
ЛИЗАТОР
Вх.
Вых.
Ф
сеть
ОПИСАНИЕ РАБОТЫ
При наличии питающей сети светится нижний светодиодный
индикатор зелёного цвета и изделие измеряет напряжение и
ток на клеммах (3) и (4) (см. рис. 2). Их значения отображаются
на верхнем (вольты) и нижнем (амперы) цифровых дисплеях
(см. Рис. 1). Выберете источник питания нагрузки (левый пе-
реключатель байпаса вверх – стабилизатор, правый – сеть):
• При питании нагрузки от сети, при выходе напряжения или
тока за заданные пороги (см. НАСТРОЙКА) включаются со-
ответствующие красные светодиодные индикаторы (см.
Таблицу 2) и изделие отключает нагрузку на заданное
время интервала задержки. При нормализации сети пита-
ние нагрузки восстанавливается.
• При питании нагрузки от стабилизатора, мониторинг вы-
ходного напряжения и тока изделием не осуществляется,
это делает автоматика стабилизатора.
В обоих случаях питающая сеть защищена автоматом защит-
ного отключения с характеристикой С, встроенным в байпас.
Может возникнуть ситуация, при которой изделие бу-
дет циклически отключать и включать нагрузку. От-
ключите и проверьте нагрузку, а также качество элек-
тросети.
Переключение питания нагрузки осуществляется
только при отключённом питающем напряжении сети!
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Отключите питающее напряжение. Подключите ноль нагрузки
к контакту (1), а фазу нагрузки к любому из контактов байпаса
(2), объединённых шинной перемычкой, (см. рис. 2). Подклю-
чите фазу выхода стабилизатора к контакту (5), ноль вы-
хода стабилизатора общий со всей нулевой шиной.
При подаче питающей сети включится зелёный светодиод и на
экранах начнёт отображаться текущее напряжение и ток.
4

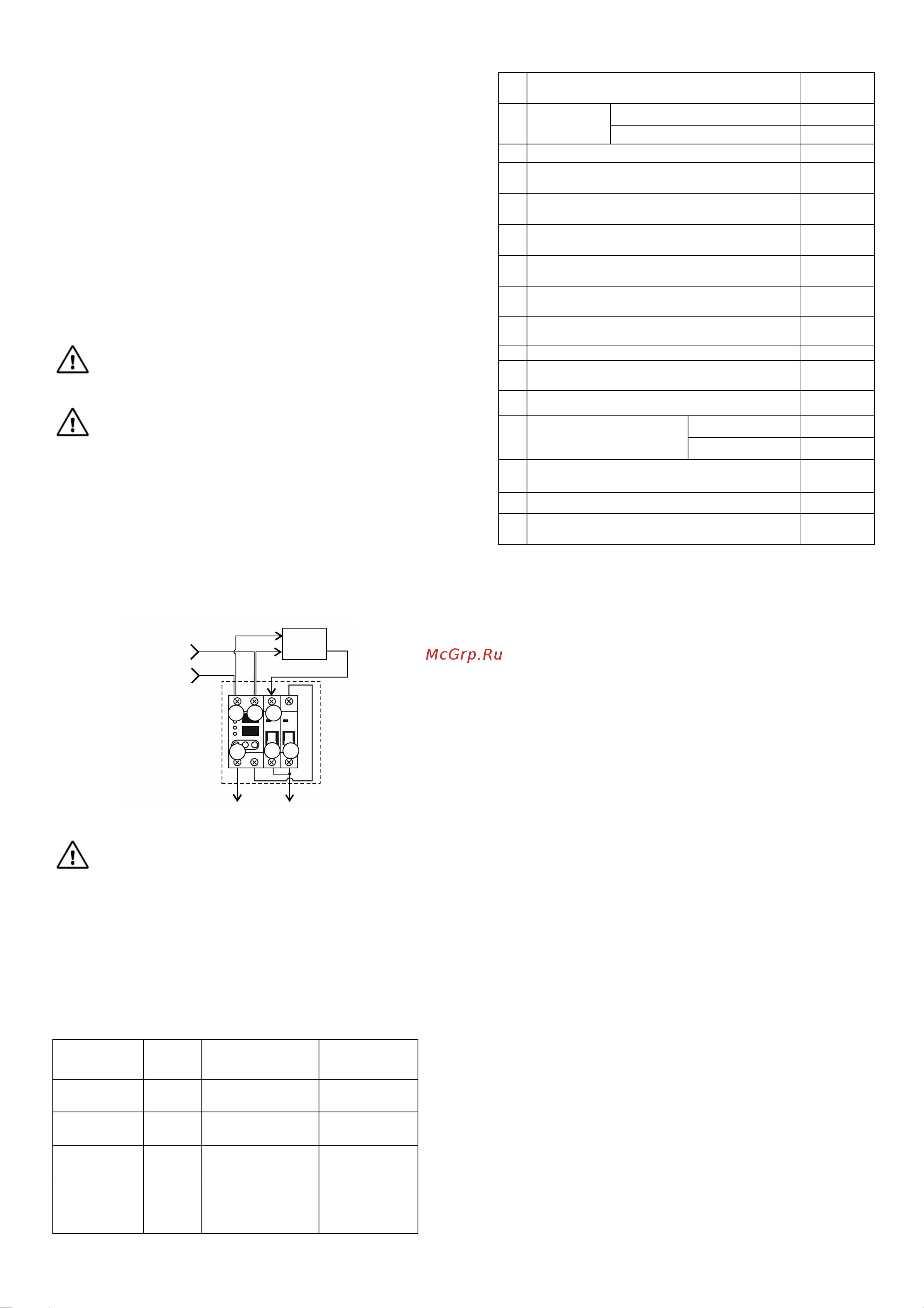

Рис. 2.
Перед включением проверьте наличие перемычек и
надёжность всех соединений.
НАСТРОЙКА
Для входа в режим настройки удерживайте кнопку SET более
3 сек. Загорится светодиод и начнёт мигать экран, соответству-
ющие настраиваемому параметру. Кнопками вверх и вниз уста-
новите желаемое значение параметра. Коротким нажатием
кнопки SET перейдите к следующему параметру. Сохранение
параметров и выход из режима настроек произойдёт через 10
сек. бездействия или после удержания кнопки SET более 3 сек.
Таблица 2.
Светится
непрерывно
Мигает Описание
Заводская
настройка
Светодиод
«>V»
Экран
«V»
верхний порог
напряжения
230…300 В
(270 В)
Светодиод
«<V»
Экран
«V»
нижний порог
напряжения
145…210 В
(170 В)
Светодиод
«>А»
Экран
«А»
ограничение по
току
1…63 А
(40 А)
Ни один из
светодиодов
Экран
«А»
время перед по-
вторным включе-
нием
3…300 с
(20 с)
5
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1.
№
п/п
Наименование параметра
Значение
параметра
1
Параметры
питающей
сети, В
Номинальное напряжение, В 220
Номинальная частота, Гц 50 / 60
2
Время срабатывания, с 0,02
3
Верхний порог напряжения (заводская
настройка), В
230…300
(270)
4
Нижний порог напряжения (заводская
настройка), В
145…210
(170)
5
Ограничение по току
(заводская настройка)
, А
1…63
(40)
6
Время задержки перед повторным включе-
нием (заводская настройка), с
3…300
(20)
7
Максимальная мощность, потребляемая от
сети переменного тока самим изделием, Вт
2
8
Количество срабатываний реле напряжения,
раз, не менее
100 000
9
Сечение подключаемых
проводов, мм2
10
Электрическая износостойкость байпаса, цик-
лов, не менее
6000
11
Механическая износостойкость байпаса, цик-
лов, не менее
20000
12
Габаритные размеры
ШхГхВ, не более, мм
без упаковки 81х60х35
в упаковке 95х76х43
13
Ток срабатывания автоматического выключа-
теля, А
63
14
Масса, НЕТТО (БРУТТО), г, не более 169 (186)
15
Степень защиты оболочкой по
ГОСТ 14254-2015
IP20
КОМПЛЕКТ ПОСТАВКИ
Изделие SKAT BYPASS 220/63А RV- 1 шт.; Руководство по
эксплуатации - 1 экз.; тара упаковочная - 1 шт.
6
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Срок гарантии устанавливается 18 месяцев со дня продажи.
Если дата продажи не указана, срок гарантии исчисляется с
момента (даты) выпуска.
Срок службы — 5 лет с момента (даты) ввода в эксплуатацию
или даты продажи. Если дата продажи или ввода в эксплуата-
цию не указаны, срок службы исчисляется с момента (даты)
выпуска.
Предприятие-изготовитель гарантирует соответствие заявлен-
ным параметрам при соблюдении потребителем условий экс-
плуатации.
Отметки продавца в руководстве по эксплуатации, равно как и
наличие самого руководства по эксплуатации, паспорта и ори-
гинальной упаковки не являются обязательными и не влияют
на обеспечение гарантийных обязательств.
Предприятие-изготовитель не несёт ответственность и не воз-
мещает ущерб за дефекты, возникшие по вине потребителя
при несоблюдении правил эксплуатации и монтажа.
При наличии внешних повреждений корпуса и следов вмеша-
тельства в конструкцию гарантийное обслуживание не произ-
водится.
Гарантийное обслуживание производится предприятием-изго-
товителем.
7
