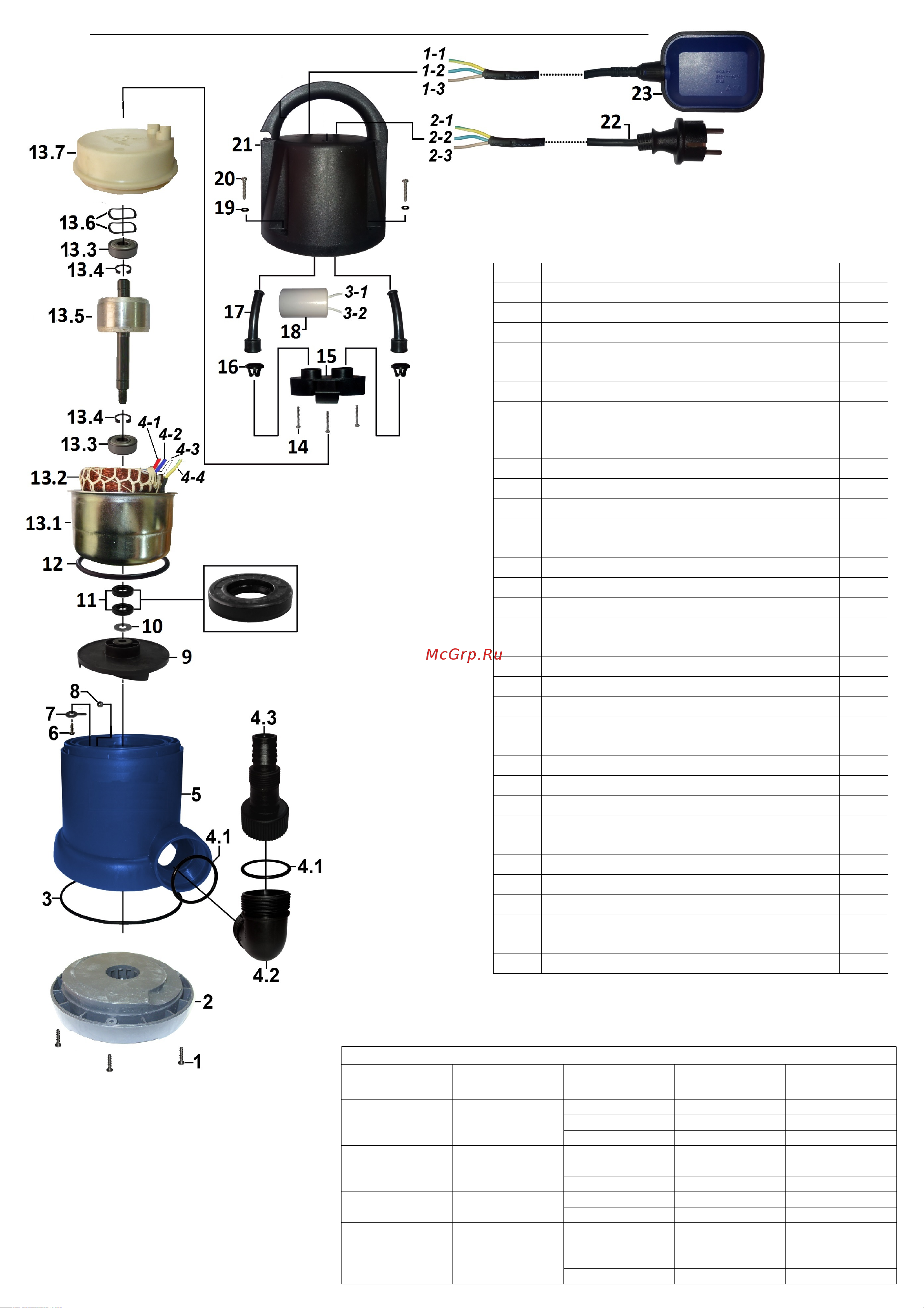

Перечень основных деталей и узлов насоса дренажного НД- 5 00-01

Утверждаю

Начальник ОТО

____________Козлов П.А.

«___»___________20___ г.

Поз.

Наименование

Кол.

1

Винт 4,5х18 саморез

3

2

Основание

1

3

Кольцо резиновое (125-130-30)

1

4

Фитинг стандартный в сборе

1

4.1

Кольцо резиновое (042-048-30)

2

4.2

Уголок (резьба трубная 1½'')

1

4.3

Штуцер (резьба трубная внутр. 1½''), (резьба

трубная наруж. 1''), Ø выхода шланга мал. 1'', Ø

выхода шланга бол. 1¼″

1

5

Корпус насоса

1

6

Винт 3х8 саморез

1

7

Планка

1

8

Шарик Ø6

1

9

Колесо (6 лопастей, h=10 мм) М8

1

10

Шайба Ø8

1

11

Сальник 12х24х4,5

2

12

Кольцо резиновое (092-101-52 )

1

13

Электродвигатель в сборе

1

13.1

Корпус электродвигателя h=70

1

13.2

Статор

1

13.3

Подшипник 6201z (12x32x10)

2

13.4

Стопорное кольцо Ø12

2

13.5

Якорь

1

13.6

Компенсатор волнистый Ø31

2

13.7

Крышка корпуса

1

14

Винт М4х29 саморез

3

15

Кронштейн

1

16

Фиксатор

2

17

Трубка защитная

2

18

Конденсатор СВВ60 5μF 450V

1

19

Шайба Ø4.5

4

20

Винт 4х25 саморез

4

21

Крышка насоса

1

22

Шнур сетевой 3х0,75 кв. мм, L=10м

1

23

Выключатель поплавковый

1

Таблица электрических соединений

Позиция на

схеме

Наименование № вывода Цвет проводника Соединен

с выводом

23 Выключатель

поплавковый

1-1

Желто-зеленый

2-1

1-2

Синий

4-2, 3-2

1-3

Красный

2-3

22 Шнур сетевой

2-1

Желто-зеленый

1-1

2-2

Синий

4-1

2-3

красный

2-3

18 Конденсатор

3-1

Белый

4-3

3-2

Белый

4-2, 1-2

13.2 Статор

4-1

Красный

2-2

4-2

Синий

3-2, 1-2

4-3

Белый

3-1

4-4

Желто-зеленый

1-1, 2-1

Согласовано

Инженер________Петров В.Г

Исполнитель:

Зам. Начальника ОТО______Клёцкин А.В.
