Руководство по монтажу и эксплуатации ЦЕНТРОБЕЖНЫЙ НАСОС С ПРЕДФИЛЬТРОМ ДЛЯ БАССЕЙНА
4 Устройство и принцип работы
4.1 Устройство насосов
Общий вид и конструкция насосов серий JET POOL SPP и JET POOL SPPE пока-
заны на рисунке 2, общий вид и конструкция насосов серии JET POOL HCP показаны
на рисунке 3.
а)
б)
1 - монтажная опора
2 - гидравлическая часть
3 - сливное отверстие
4 - фильтр предварительной очистки
5 - всасывающий патрубок
6 - крышка фильтра предварительной очистки
7 - напорный патрубок
8 - коробка клеммная
2
3
4
5
6
7
8
9
10
1
6
11
5
3
4
12
13
15
14
7
16
17
18 19 20
21
1

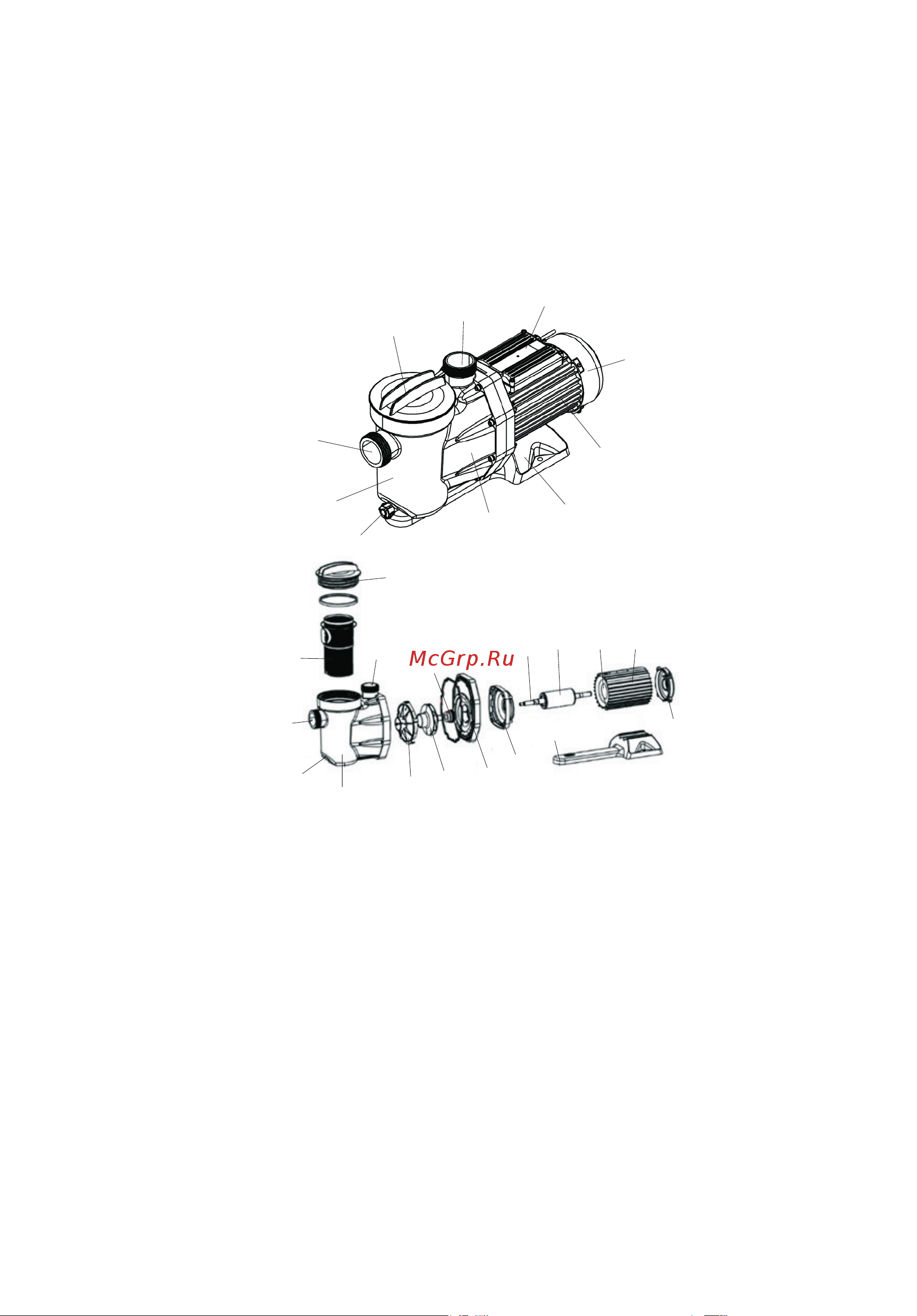

Рисунок 2 - JET POOL SPP и JET POOL SPPE
а) – общий вид; б) – конструкция
