Диаметр отверстий

в опоре для монтажа

на поверхности

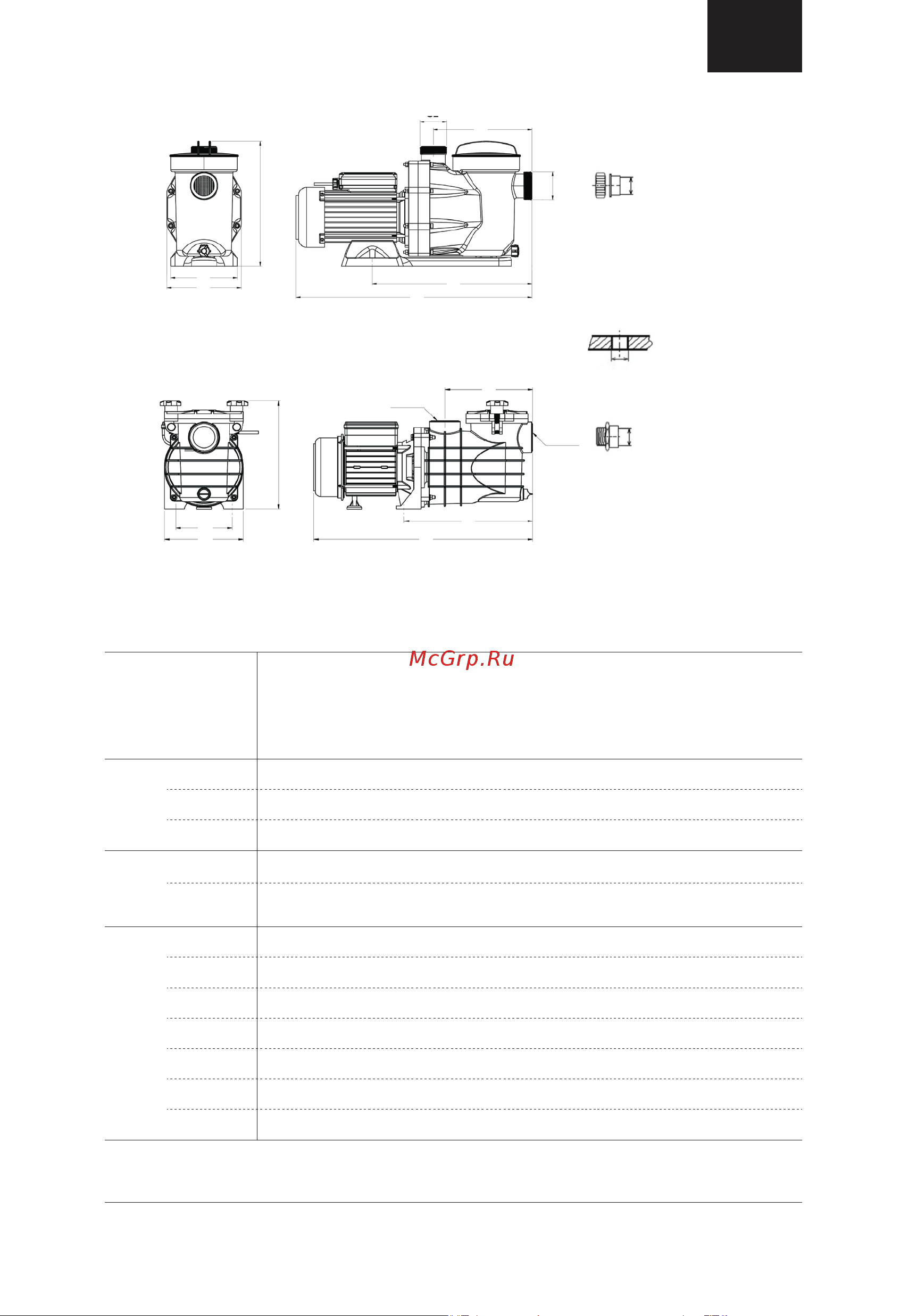

Рисунок 1 - Габаритные, установочные и присоединительные размеры:

а) – серии JET POOL SPP/ SPPE; б) – серия HCP

Таблица 3 – Размеры насосов

Серия и

Модель

Габаритные и установочные

размеры, мм

Присоединительные

размеры

L l1 l2 H B b1 d

G1/G2,

дюйм

D*,

мм

JET

POOL

SPPE

075 528 384 237,5 305 180 127,2 8,7 2¼" 50

100 528 384 237,5 305 180 127,2 8,7 2¼" 50

150 528 384 237,5 305 180 127,2 8,7 2¼" 50

JET

POOL

SPP

150E 528 384 237,5 305 180 127,2 8,7 2¼" 50

250E 571 384 237,5 305 180 127,2 8,7 2¼" 50

JET

POOL

HCP

180 436 258 176 217 158 113,5 9,5 1½" 50

250 436 258 176 217 158 113,5 9,5 1½" 50

370 436 258 176 217 158 113,5 9,5 1½" 50

550 497 302 204 250 198 136 8,6 1½" 50

750 497 302 204 250 198 136 8,6 1½" 50

1100

497 302 204 250 198 136 8,6 1½" 50

1500

558 312 220 313 216 150

16,1

2" 63

* Внутренний диаметр ниппеля/муфты, соответствующий наружному

диаметру присоединяемого трубопровода
