26

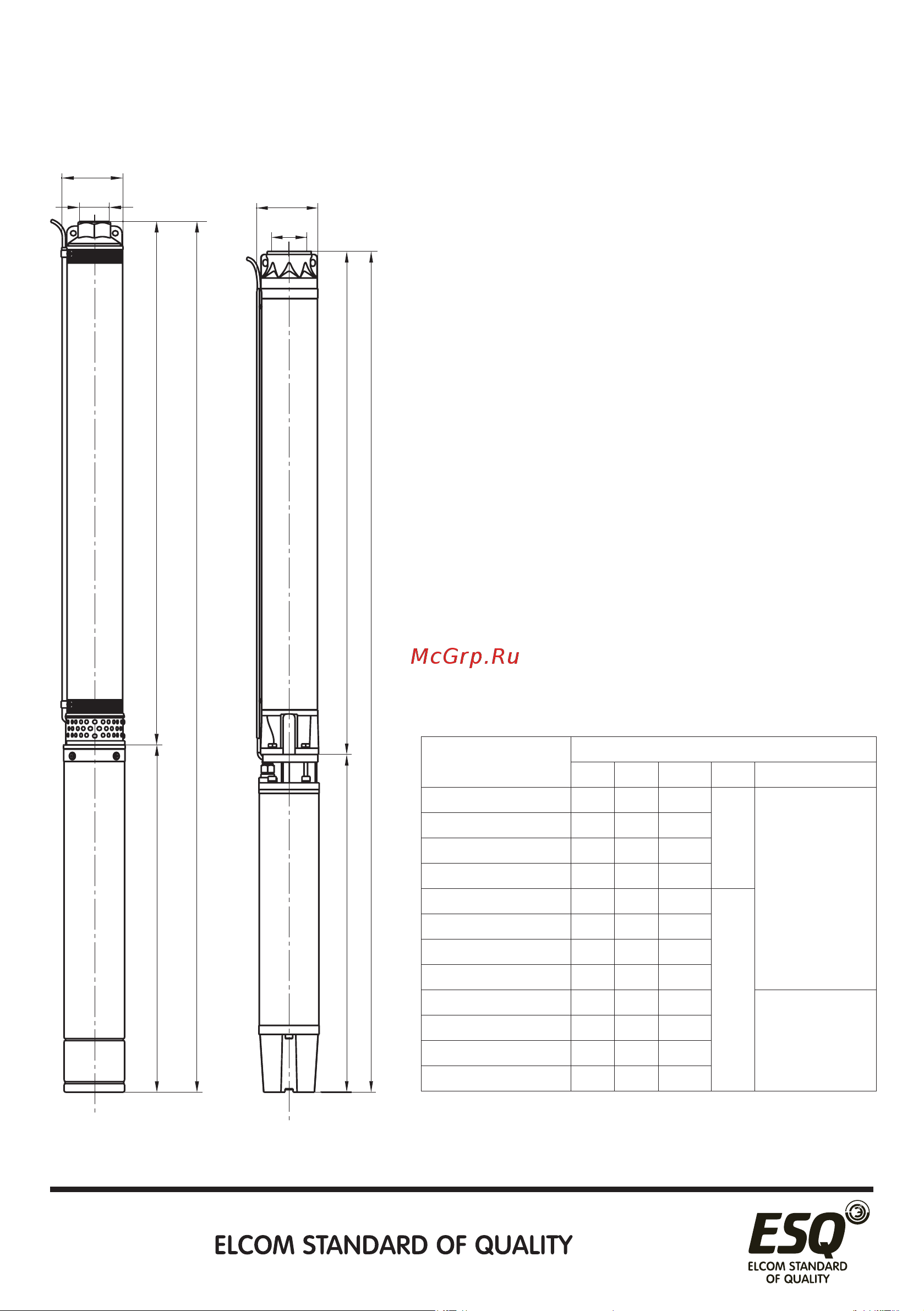

ПриложениеГ
Габаритно-присоединительныеразмеры
D
G
G
А
L
B
А
L
B
D
Обозначение
электронасоса
Габаритные размеры, мм.
А В L D G
ЭЦВ 6-6,5-60 594 586 1180
148
G2½-В
(переходник
G2-B)
ЭЦВ 6-6,5-85 670 580 1250
ЭЦВ 6-6,5-125 785 615 1400
ЭЦВ 6-6,5-140 867 654 1520
ЭЦВ 6-10-80 576 523 1099
137
ЭЦВ 6-10-110 652 573 1225
ЭЦВ 6-10-140 767 633 1400
ЭЦВ 6-10-185 843 693 1536
ЭЦВ 6-16-75 652 573 1225
G2½-В
ЭЦВ 6-16-110 767 633 1400
ЭЦВ 6-16-140 843 693 1536
ЭЦВ 6-16-160 957 758 1715
