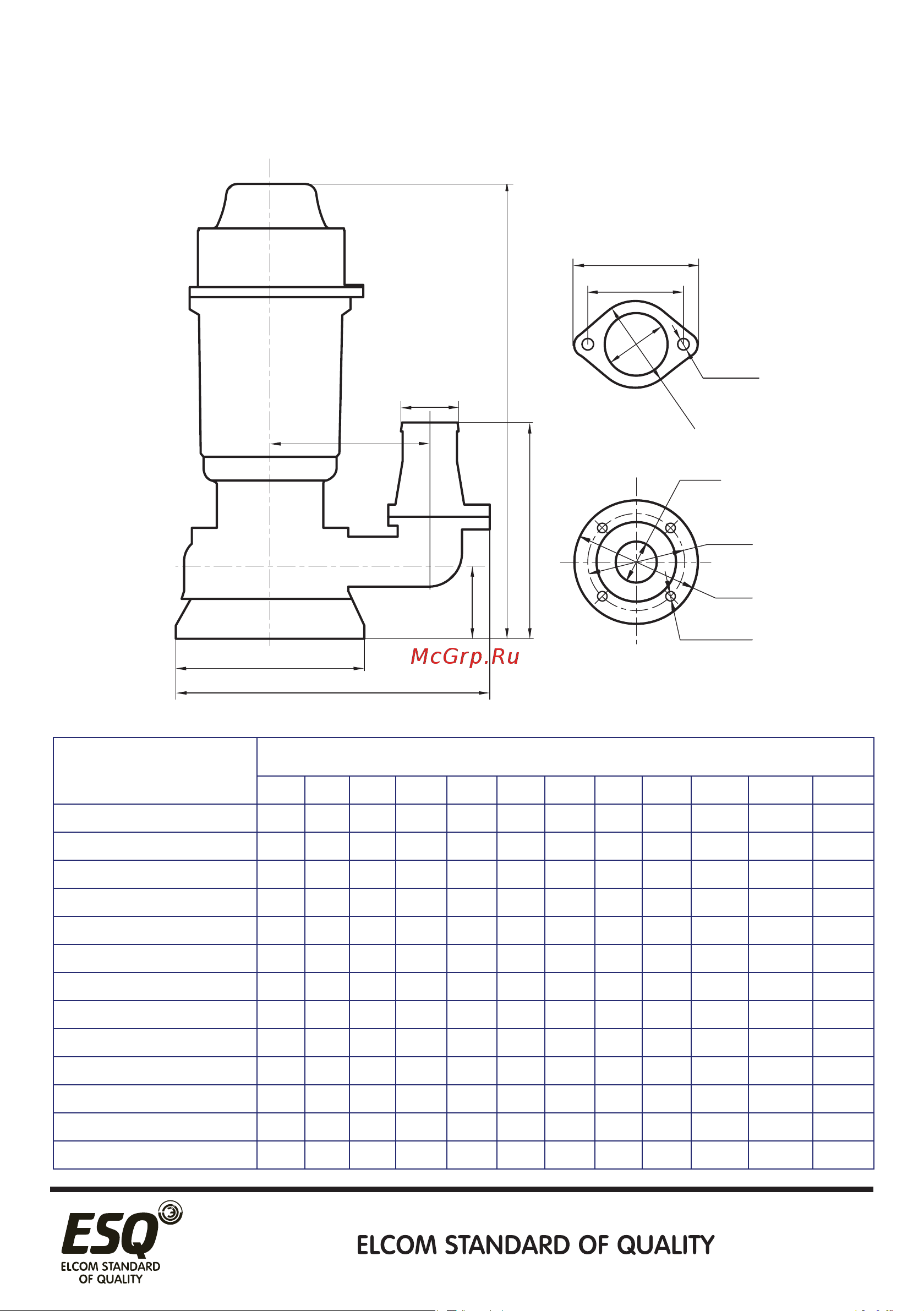

ПриложениеА.Габаритные,установочные

иприсоединительныеразмерыэлектронасосовESQ

типаГНОМ380Ви220В

Dу

D нар.

D от

в.

В1

Dу

D отв.

Наименование

электронасоса

ГНОМ

Габаритные,установочныеиприсоединительныеразмеры,мм

H h1 h3 B B1 D3 D1 D2 Dу D отв. D нар. D

ГНОМ 7-7- 32/0.37-220 407 55 180 170 100 - - - 32 32 125/170

ГНОМ 10-6-50/0.55-220 425 65 200 245 120 75 85 75 50 2x10 50 147

ГНОМ 6-10-50/0.55-220 425 65 200 245 120 75 85 75 50 2x10 50 147

ГНОМ 10-10-50/0.55-220 425 65 200 245 120 75 85 75 50 2x10 50 147

ГНОМ 16-16-50/1.5-220 485 65 200 265 140 75 85 75 50 2x10 50 160

ГНОМ 10-10-50/0.55-380 420 66 200 255 120 75 108 85 50 2х10 50 150

ГНОМ 16-16-50/1.5-380 485 70 200 265 140 75 108 85 50 2х10 50 160

ГНОМ 25-20-80/3-380 550 85 250 300 150 105 146 125 80 2х10 75 170

ГНОМ 40-25-80/5.5-380 670 125 270 420 260 80 190 150 80 4x18 80 270

ГНОМ 53-10-80/4-380 580 85 250 300 150 105 146 125 80 2х10 80 170

ГНОМ 50-25-100/7.5-380 790 185 340 550 340 100 210 170 100 4x18 100 325

ГНОМ 40-50-80/11-380 810 160 300 500 290 80 190 150 80 4x18 80 330

ГНОМ 100-25-100/11-380 925 210 415 690 440 125 210 170 100 4x18 100 400
