16

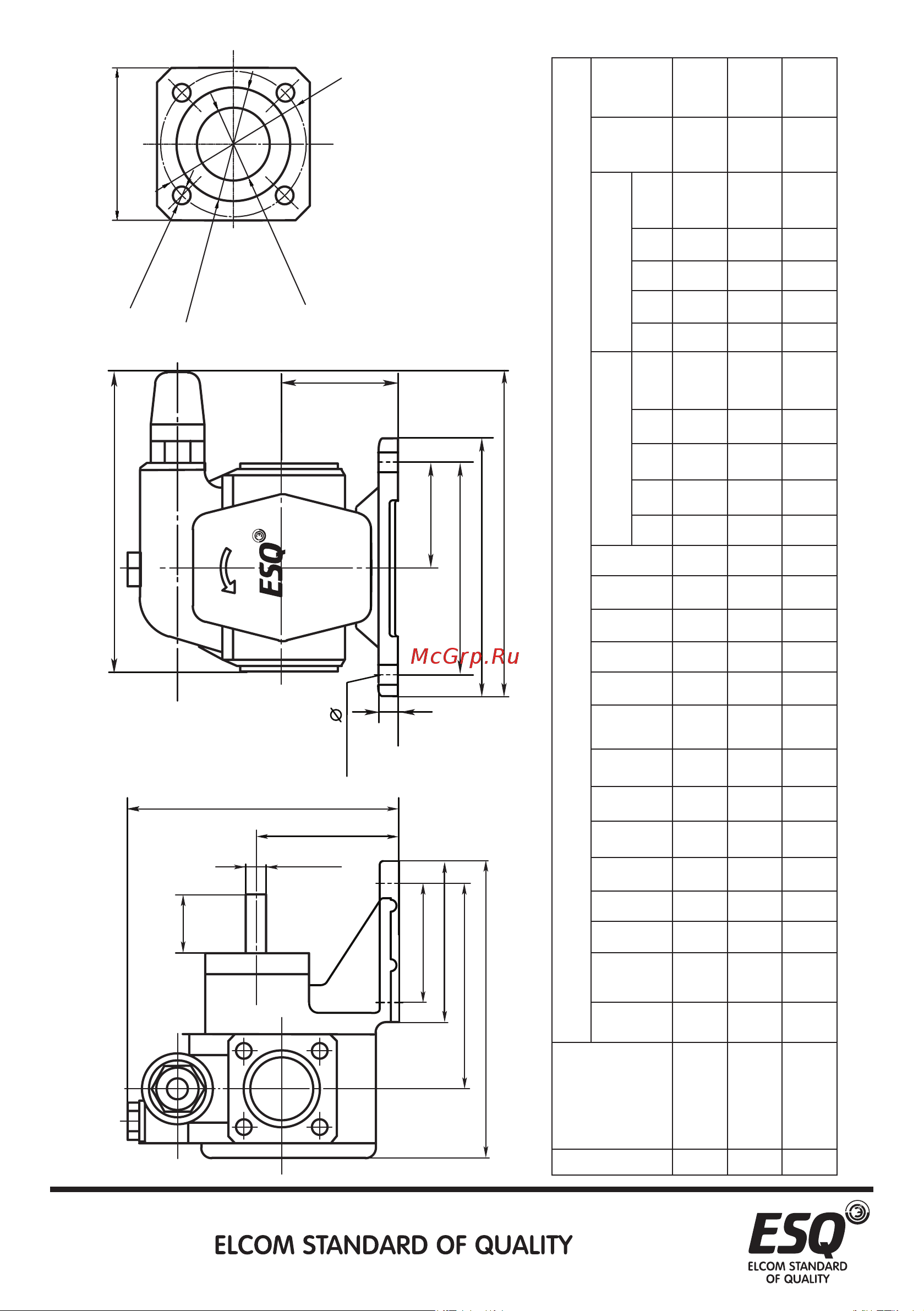

Приложение А. Габаритные размеры насосов НМШ
l1
n2
n3
n1
В
В1
m2
m1
H
S1
d (вала)
4 отв. 14
b
n отв. d0
h2
h1
D
dy
d1
L1
L
Выход
Вход
№ Тип насоса
Габаритные, установочные и присоединительные размеры, мм
L L1 l1 m2 m1 B B1 n1 n2 n3 h2 H h1 S1
Вход Выход
d
(вала)
Масса,
кг
D d1 dy b n-do D d1 dy b n-do
1
НМШ 2-25
224 141,5 30 80 110 220 205 186 150 75 78 196 100 14 60 75 25 75 4xM10 60 75 20 80 4xM12 20 14,7
2
НМШ 5-25
250 155 30 80 110 225 205 186 150 75 78 196 100 14 80 100 40 100 4xM12 80 100 32 105 4xM16 20 16,9
3
НМШ 8-25
270 168 30 80 110 225 205 186 150 75 78 196 100 14 90 110 50 110 4xM12 80 100 32 105 4xM16 20 18,5
