с резиновыми прокладками 4.

Для кратковременного перепуска (не более 20 секунд) перекачиваемой

жидкости из полости нагнетания в полость всасывания в случае повышения

давления в напорном трубопроводе выше установленного, в конструкции

насоса предусмотрен встроенный предохранительный клапан. Он состоит

из тела клапана 12, седла клапана 11, пружины клапана 13, регулировочного

винта 14, крышки клапана 15, колпачка 18, прокладки 16, гайки 17.

Предохранительный клапан отрегулирован на давление полного перепуска

(см. Таблицу 1), которое устанавливается 150 % от рабочего давления насоса.

Регулирование клапана производится регулировочным винтом 14, который

стопорится гайкой 17 и закрывается колпачком 18.

Для создания избыточного давления от 0,1 до 0,4 МПа в полости торцевого

уплотнения, насосе предусмотрен шариковый клапан, состоящий из шарика 8,

пружины 7, пробки 6.

1.4.4 В стандартном исполнении все уплотняющие материалы поз. 16, поз,

19, поз 23, поз. 20 рис.1 (кольца , манжеты, резиновые части торцевого уплот-

нения) выполнены из маслобензостойкой резины типа NBR или ИРП-3824.

В случае перекачки нефтепродуктов или жидкостей, содержащих присадки или

вещества, (например ацетоны), ароматические углеводороды (например, бен-

зол, толуол), хлорированные углеводороды (трихлорэтилен, перхлорэтилен),

к которым данная резина имеет низкую стойкость, срок службы насоса суще-

ственно сокращается и гарантия на него не сохраняется.

1.4.5 Производитель оставляет за собой право вносить изменения в конст-

рукцию насоса (агрегата), не оказывающие влияния на его выходные параметры.

1.5 Маркировка и пломбирование

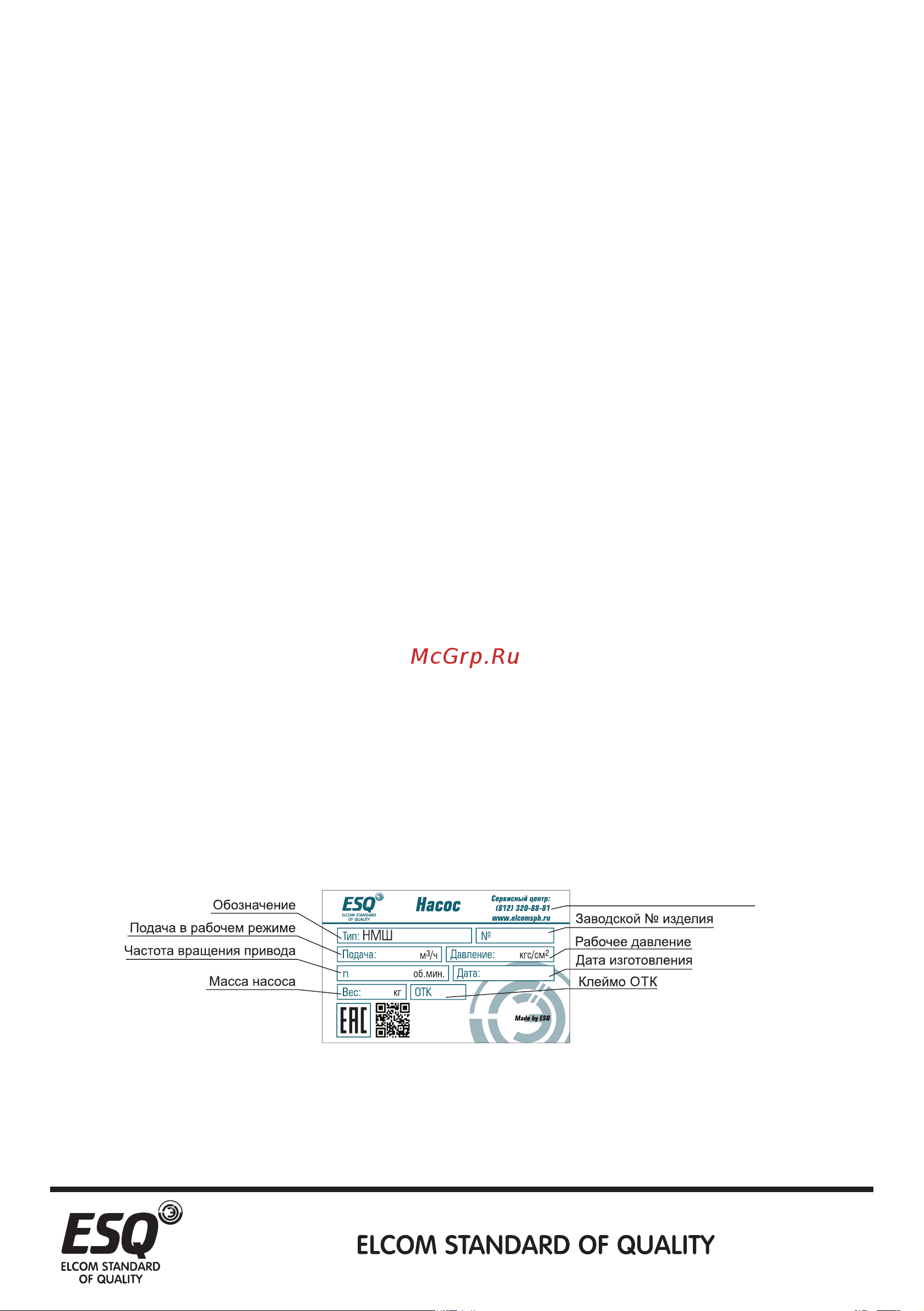

1.5.1 На насосе установлена табличка (шильда), на которой отображена сле-

дующая техническая информация:

1.5.2 Входное и выходное отверстия насоса закрыты заглушками.

1.5.3 Гарантийное пломбирование осуществляется путем нанесения пятен

красной краски на болтах крепления крышек 5 и 10 (см. Рисунок 1).
