11.3.1 Подключение к Grundfos GO Remote
Перед подключением насосной установки
к Grundfos GO Remote необходимо загрузить
приложение Grundfos GO Remote на смартфон
или планшет Приложение бесплатное
и доступно для устройств iOS и Android
1 Откройте приложение Grundfos GO Remote
на вашем устройстве Убедитесь, что
Bluetooth активирован
Чтобы установить связь по Bluetooth, ваше
устройство должно находиться в пределах
досягаемости сигнала
2 Нажмите кнопку подсоединения через
Bluetooth-связь в приложении Grundfos GO
Remote
3 Нажмите кнопку Bluetooth-подключения
на панели управления насосной установки
До тех пор пока ваше устройство не
подключится, над кнопкой Bluetooth
подключения будет мигать синий
светодиодный индикатор
Как только соединение будет установлено,
светодиод будет гореть постоянно
После чего приложение Grundfos GO Remote
начнет загружать данные
11.4 Специализированные настройки
SCALA1
Grundfos GO Remote позволяет подключить
дополнительные условия для работы SCALA1
11.4.1 Устройство внешнего управления
Для насосной установки SCALA1 можно
подключить устройство внешнего управления
для того, чтобы дополнительного расширить
условия эксплуатации
Оно может использоваться в следующих
ситуациях, когда требуется:
• поплавковый выключатель в верхнем баке,
чтобы останавливать SCALA1 при заполнении
данного бака;
• реле давления на входе для останова
насосной установки при повышенном
давлении;
• реле обнаружения влаги в ирригационных
системах, для того чтобы запускать установку
только тогда, когда земля высохла
В насосной установке SCALA1 есть встроенный
цифровой вход 24 В, внешнее устройство
должно подключаться к насосной установке
через специальное отверстие в корпусе SCALA1
Максимальная длина кабеля устройства
составляет 30 м
Предупреждение
Внешнее устройство можно
настроить только с помощью
Grundfos GO Remote.
Порядок подключения

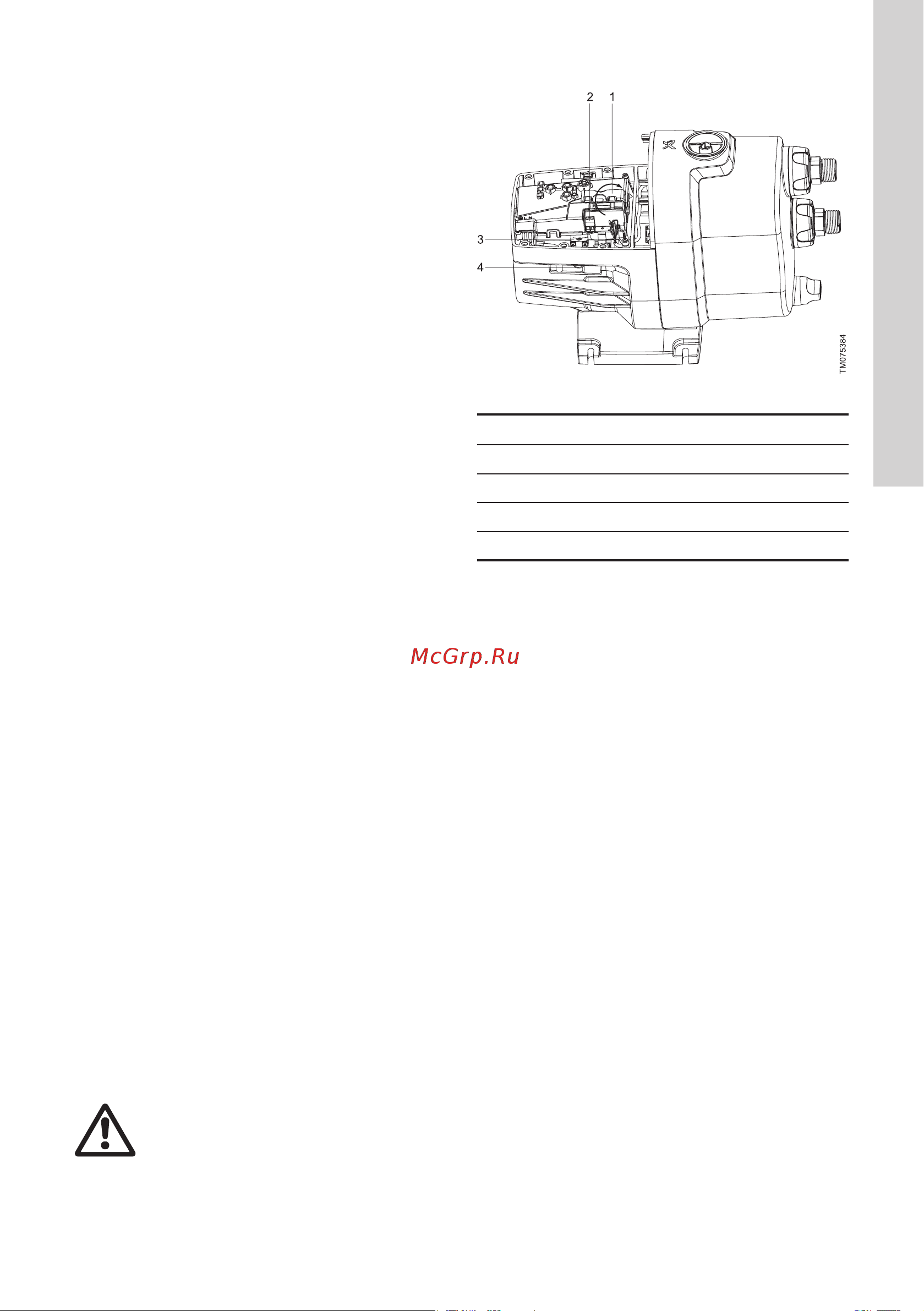

Рис. 12 Подключение
Поз. Описание
1 Колпачок на крышке печатной платы
2 Клеммы
3 Крепление кабеля
4 Кабельное уплотнение
1 Выкрутите винты и поднимите крышку
насосной установки
2 Откройте колпачок на крышке платы
3 Пропустите кабель через уплотнение
и крепление кабеля
4 Подключите к клеммам
5 Закрепите зажим, чтобы зафиксировать
кабель
6 Закройте колпачок
7 Верните крышку на место и закрутите винты
8 Включите SCALA1 и подключитесь к Grundfos
GO Remote
11.4.2 Заполнение резервуара,
установленного на крыше
В приведенной ниже установке поплавковый
выключатель используется для подачи сигнала
для включения SCALA1, когда падает уровень
воды в резервуаре
В данном примере поплавковый выключатель
в закрытом положении В этом случае насосная
установка не должна работать, а настройки
Grundfos GO Remote указывают на то, что
устройство находится в закрытом положении
Если максимальная точка водоразбора
для насосной установки может быть
превышены - нужно использовать внешнее
устройство управления Таким образом, она
будет запускаться только на основе работы
данного устройства
