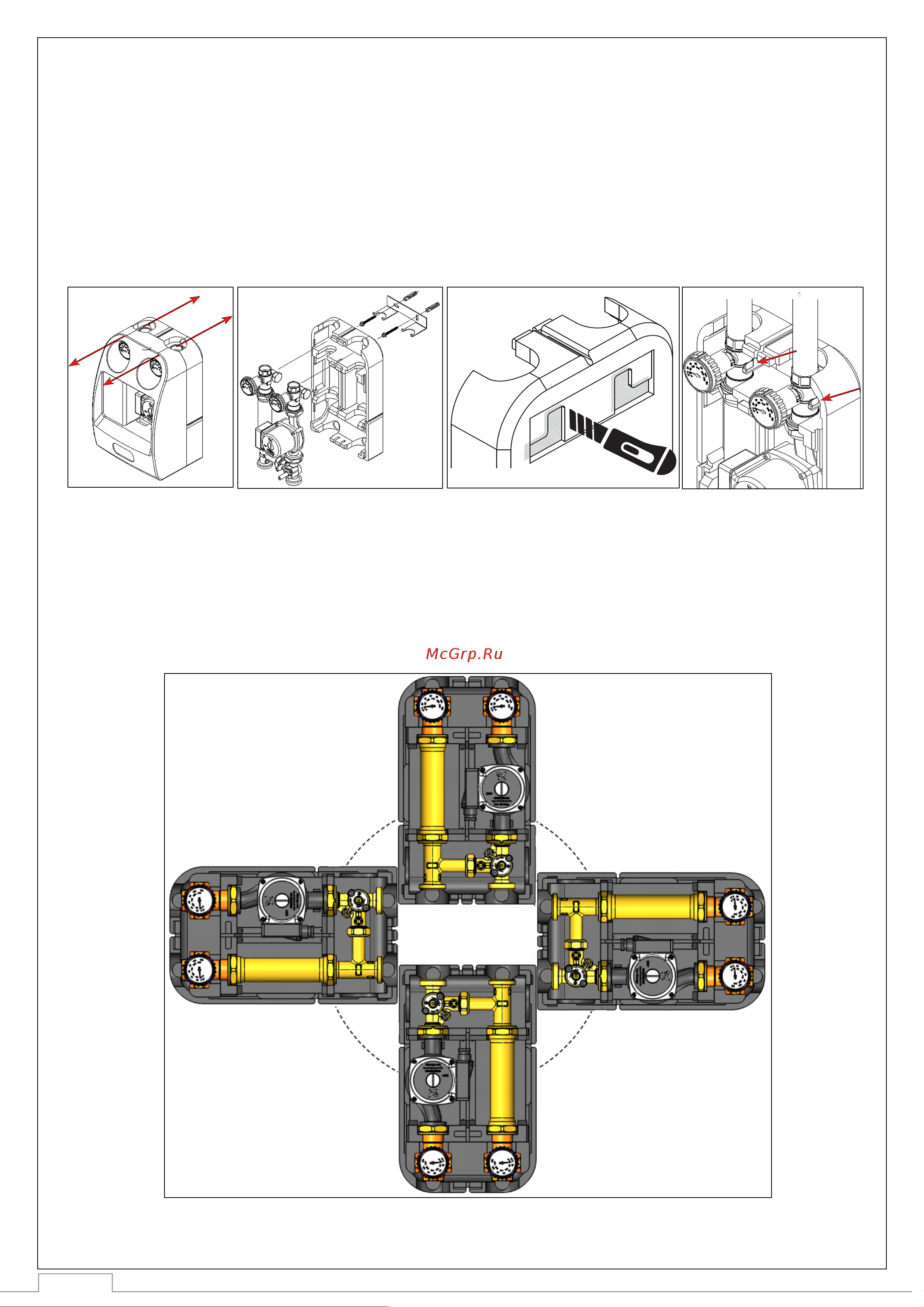

Для установки насосной группы на стену необходимо:

1. Извлечь набор из изоляции;

2. С помощью ножа прорезать заднюю изоляцию, чтобы получить отверстия для кронштейна;

3. Закрепить кронштейн на стене, используя два отверстия;

4. Вставить группу в изоляцию;

5. Закрепить группу на кронштейне;

6. Подсоединить трубопроводы к к группе.

Насосные группы могут быть установлены в одном из показанных на рисунке положений:

1. Часы в положении 12 - рекомендуемое положение;

2. Часы в положении 3;

3. Часы в положении 6;

4. Часы в положении 9. (Требуется перестановка электронной части насоса)
